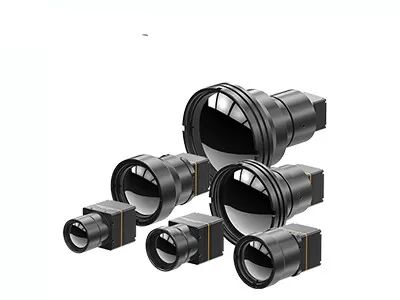

De Thermische die Weergavemodule 640x512 van LWIR VOx in Infrarode Camera wordt geïntegreerd

De Thermische die Weergavemodule 640x512 van LWIR VOx in Infrarode Camera wordt geïntegreerd

TWIN612 de thermische module is een nieuw die aankomstproduct door Globale Sensortechnologie wordt ontwikkeld. Het integreert 640×512/12µm ceramische pakket ongekoelde infrarode detector. Met typische NETD<40mk, kon de thermische module van TWIN612 duidelijker, scherper en meer gedetailleerd beeld voorstellen.

Met de waaier van de temperatuurmeting van -20℃~150℃/0~550℃, nauwkeurigheid van ±2℃ of ±2% en framesnelheid tot 30Hz, waarborgt de thermische module vlot thermisch beeld en nauwkeurige temperatuurmeting.

De thermische module van TWIN612 heeft de voordelen van compact ontwerp, lichtgewichtstructuur en machtsconsumptie zo laag zoals 0.8w. Met de verbeterde beeldalgoritmen en functie van de temperatuurmeting, stelt de thermische module van TWIN612 stabielere beelden en nauwkeurige temperatuur voor.

Het ceramische verpakkingsprocédé is gelijkaardig aan metaal verpakking, die een rijpe infrarode detector verpakkingstechnologie is. Vergeleken met metaal verpakking, zullen het volume en het gewicht van de verpakte detector zeer verminderd worden. Aldus, zou de thermische module van TWIN612 op de industrieën kunnen worden toegepast die strenge eisen op grootte, gewichts en machtsconsumptie hebben.

- Mini Size: 25.4mm×25.4mm×35mm
- Lichtgewicht: 25g
- Typische NETD<40mk> - Scherpe, Duidelijke Thermische Weergave
- Typische Machtsconsumptie zo Laag zoals 0.8W


De de thermische weergavemodule wordt van TWIN612/R toegepast op het gebied van Thermografie, Veiligheid Controle, UAV Nuttige lading, Robots, Intelligente Hardware, ADAS, Brandbestrijding & Redding


1. Wat is infrarode straling?
Wanneer het spreken over infrarode thermische weergave, is het eerste ding om te denken over infrarode straling (IRL). De golflengte van infrarode stralingsenergie begint bij ongeveer 700nm en breidt zich tot ongeveer 1mm uit. Alle voorwerpen zenden een bepaalde hoeveelheid hitte in de vorm van infrarode straling uit, die aan ons onzichtbaar is, omdat in het volledige elektromagnetische spectrum, het blote oog „zichtbaar licht“ kan slechts zien.

2. Hoe werkt infrarode thermische imager?
De kerncomponent van het infrarode materiaal is de infrarode thermische detector, die het uiterst kleine temperatuurverschil van de omringende voorwerpen kan gevoelig ontdekken. Dan, verzamelt het deze stralingsinformatie van het voorwerp en de output de temperatuurinformatie voor weergave, die op de informatie van het temperatuurverschil gebaseerd is. Heter het voorwerp, de meer infrarode straling die het heeft geproduceerd. Als de intensiteit te hoog is, kunt u het als hitte voelen.
