De miniatuur van de de Thermische Weergavecamera van VOx FPA Kern 120x90/17μm

Plaats van herkomst Wuhan, provincie Hubei, China
Merknaam GST
Certificering ISO9001:2015; RoHS; Reach
Modelnummer TIMO120
Min. bestelaantal 1 stuk
Prijs Negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Spectraalgebied 8~14μm NETD ≤60mK
Resolutie 120x90 Pixelhoogte 17μm
Temperatuurwaaier (Klantgericht) -20℃~+120℃ Grootte 8.5x8.5x9.16mm
Hoog licht

De Camera van de VOxfpa Thermische Weergave

,

De miniatuurkern van de Thermische Weergavecamera

,

Thermische Camerakern 120x90

Laat een bericht achter
Productomschrijving

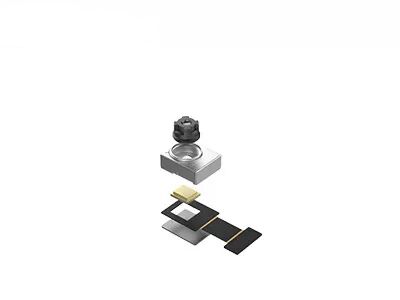

TIMO120 thermische Camerakern




De miniatuurkern van de de Thermische die Weergavecamera van VOx FPA 120x90/17μm in Infrarode Camera's wordt geïntegreerd



Productomschrijving



TIMO120 de miniatuur infrarode module integreert wafeltje-vlakke optica, van het het wafeltjeniveau van 120x90/17μm het pakket (WLP) detector en de basiskring van de beeldverwerking om thermische beelden van de van de doelgebied en hitte distributie snel te verkrijgen.



TIMO120 de thermische weergavekern is georiënteerd voor geoptimaliseerde grootte, gewicht, macht toepassingen, van de kosten (ruilmiddel-C) de infrarode weergave. Zijn super miniatuurstructuur en ultralow machtsconsumptie zijn geschikt om in diverse smart devicen, thermische imagers of mobiele terminals met strenge eisen op kosten, grootte en gewicht worden geïntegreerd.



Hoofdlijnen



- De minimum infrarode module van WLP, afmeting bij 8.5x8.5x9.16mm
- DVP-Interface, compatibel met diverse ingebedde platforms
- Het zichtbare equivalent van de cameramodule, direct integratie
- Volledige SDK-development kit
- Het lage machtsontwerp voor breidt langere werkende tijd uit
- Lage kosten voor vele soorten intelligente toepassingen



Productspecificaties



Model Timo-120
De Detectorprestaties van IRL
Resolutie 120x90
Pixelhoogte 17μm
Spectrale Waaier 8~14μm
NETD ≤60mK
Lenstype WLO
Nadrukwijze Vast Gezoem
HFOV 90°/50°
Velddiepte 10cm aan Oneindigheid
Framesnelheid (Klantgericht) 1~30Hz
Temperatuurmeting
Temperatuurwaaier (Klantgerichte) -20°C ~ +120°C
Temperatuurnauwkeurigheid Klantgericht (voldoe aan de Vereisten van Lichaam of Industriële Thermografie)
Interface/Controle
AVDD 3.6V±0.05V
VSK/VDET 4.7±0.05V
DVDD 1.8V±0.05V
Interface Digitale Interface
Machtsconsumptie 45mW (Typische Wijze); 9mW (Lage Machtswijze)
Fysieke Kenmerken
Afmeting (mm) 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (de Specificaties zullen heersen)
Verrichtingstemperatuur -20°C ~ +60°C
Opslagtemperatuur -40°C ~ +85°C



Industriële Toepassingen



De infrarode thermische de camerakern wordt van TIMO120 wijd gebruikt op vele gebieden, zoals Thermografie, Intelligente Hardware, de Slimme Bouw, Smart Home, AIoT enz.



De miniatuur van de de Thermische Weergavecamera van VOx FPA Kern 120x90/17μm 0



Het globale Team van de Sensortechnologie



De miniatuur van de de Thermische Weergavecamera van VOx FPA Kern 120x90/17μm 1



FAQs



1. Wat is infrarode straling?
Wanneer het spreken over infrarode thermische weergave, is het eerste ding om te denken over infrarode straling (IRL). De golflengte van infrarode stralingsenergie begint bij ongeveer 700nm en breidt zich tot ongeveer 1mm uit. Alle voorwerpen zenden een bepaalde hoeveelheid hitte in de vorm van infrarode straling uit, die aan ons onzichtbaar is, omdat in het volledige elektromagnetische spectrum, het blote oog „zichtbaar licht“ kan slechts zien.


2. Hoe werkt infrarode thermische imager?
De kerncomponent van het infrarode materiaal is de infrarode thermische detector, die het uiterst kleine temperatuurverschil van de omringende voorwerpen kan gevoelig ontdekken. Dan, verzamelt het deze stralingsinformatie van het voorwerp en de output de temperatuurinformatie voor weergave, die op de informatie van het temperatuurverschil gebaseerd is. Heter het voorwerp, de meer infrarode straling die het heeft geproduceerd. Als de intensiteit te hoog is, kunt u het als hitte voelen.
