De ongekoelde Module van LWIR 256x192/12μM Thermal Security Camera
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 256x192 | Gewicht | 8.9g±0.5g (met inbegrip van 3.2mm lens) |
---|---|---|---|
Spectraalgebied | 8~14μm | Pixelhoogte | 12μm |
NETD | ≤65mK | Frame rate | 25Hz/30Hz |
Hoog licht | 12UM de thermische Module van de Veiligheidscamera,256x192 de thermische Module van de Veiligheidscamera,Ongekoelde Lwir-Cameramodule |

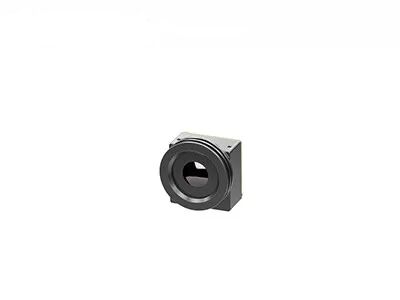

De ongekoelde Module van LWIR 256x192/12μM Thermal Security Camera
iLC212 de ongekoelde die de weergavemodule van IRL, ook als de ongekoelde thermische module wordt bekend, is radiometrisch-geschikt en heeft beschikbare infrarode de metingsfunctie van de niet-contacttemperatuur. Het omvat een uitzonderlijk kleine van het het niveaupakket van het grootte256x192/12μm wafeltje infrarode detector (WLP) die long-wave infrarode spectrum vangt (van LWIR) dat zich van 8 tot 14μm uitstrekt.
wegens zijn volledig geoptimaliseerd ruilmiddel-C, heeft de thermische de cameramodule van iLC212 lage resolutie, kleine grootte, lage machtsconsumptie en zeer lage prijs. Aldus, op het gebied van veiligheid en controle, is het zeer geschikt voor de brede hoek en de dichte waaiertemperatuur meting en de controle.
- Volledig Geoptimaliseerde toepassingen ruilmiddel-C
- Geschikt voor diverse infrarode producten
- Een brede waaier van thermische weergavetoepassingen
- Lage Machtsconsumptie
Model | iLC212 |
De Detectorprestaties van IRL | |
Materiaal | Ongekoeld Vanadiumoxyde |
Resolutie | 256×192 |
Pixelgrootte | 12μm |
Spectrale Reactie | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
Beeldverwerking | |
Digitale Video | RAW/YUV/BT656; Steunusb2.0 Videotransmissie; De Lijn van de de Steunparameter van de temperatuurmeting |
Digitale Framesnelheid | 25Hz/30Hz |
Beeldvertoning | Zwart-heet/witgloeiend/pseudo-Kleur |
Beeldalgoritme | Nonuniformitycorrectie (NUC) 3D Vermindering van het Beeldlawaai (3DNR) 2D Lawaaivermindering (DNS) Dynamisch bereikcompressie (DRC) De Verhoging van EE |
Starttijd | ≤3s |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10℃~+50℃ |
De Waaier van de temperatuurmeting | -20℃~+150℃, van de de Metingswaaier van de Steuntemperatuur de Uitbreiding en de Aanpassing |
De Nauwkeurigheid van de temperatuurmeting | ±3℃/±3% (neem de grotere waarde) @23℃±5℃; de Afstand van de Temperatuurmeting is 1.5m |
Regionale Temperatuurmeting | Steun Om het even welke Meting van de Gebiedstemperatuur, Maximumwaarde van het Outputgebied, Minimumwaarde en Gemiddelde Waarde |
SDK | De vensters/Linux-de Versie, bereiken Videostroomanalyse en Grijs aan Temperatuuromzetting |
Elektrointerface | |
Externe interface | 30pin_HOURS schakelaar Machtsinput Digitale Video RS232-TTL/USB2.0 GPIO enz. |
Mededeling | RS232-TTL/USB2.0 |
Uitbreidingscomponent | VPC-Raad |
PC-Software | |
ICC Software | Modulecontrole en Videovertoning |
Machtssysteem | |
Voeding | GELIJKSTROOM 3.3V±0.1V |
Machtsdissipatie | Regelmatige Staat: 0.70W/3.3V @23±3℃ |
Fysische eigenschap | |
Schakelaars | Extern Schakelaarmodel: DF40C-30DP-0.4V (51), (uur-Mannetje) Het koppelen Schakelaarmodel: DF40C (2,0) - 30DS-0.4V (51), (uur-Wijfje) |
Grootte | 21mm×21mm×12.8mm (met inbegrip van 3.2mm lens) |
Gewicht | 8.9g±0.5g (met inbegrip van 3.2mm lens) |
Milieuaanpassingsvermogen | |
Verrichtingstemperatuur | -40℃~+70℃ |
Opslagtemperatuur | -45℃~+85℃ |
Vochtigheid | non-condensing 5%~95%, |
Effect & Trillingsweerstand | Effect: halve sinusgolf, 40g/11ms, met 3 assen, richting 6 Trilling: 5.35grms, as 3 |
Certificatie | ROHS2.0/REACH |
Lens | |
Facultatieve Lens | 3.2mm/F1.1, HFOV: 55.6±2.8°; Het met een laag bedekken: AR |
De de thermische weergavemodule wordt van iLC212 toegepast op het gebied van veiligheid en controlerend, is het geschikt om in de Verborgen Camera, Digitale Camera, Koepelcamera, Dooscamera enz. worden geïntegreerd.
1. Wat is infrarode straling?
Wanneer het spreken over infrarode thermische weergave, is het eerste ding om te denken over infrarode straling (IRL). De golflengte van infrarode stralingsenergie begint bij ongeveer 700nm en breidt zich tot ongeveer 1mm uit. Alle voorwerpen zenden een bepaalde hoeveelheid hitte in de vorm van infrarode straling uit, die aan ons onzichtbaar is, omdat in het volledige elektromagnetische spectrum, het blote oog „zichtbaar licht“ kan slechts zien.
2. Hoe werkt infrarode thermische imager?
De kerncomponent van het infrarode materiaal is de infrarode thermische detector, die het uiterst kleine temperatuurverschil van de omringende voorwerpen kan gevoelig ontdekken. Dan, verzamelt het deze stralingsinformatie van het voorwerp en de output de temperatuurinformatie voor weergave, die op de informatie van het temperatuurverschil gebaseerd is. Heter het voorwerp, de meer infrarode straling die het heeft geproduceerd. Als de intensiteit te hoog is, kunt u het als hitte voelen.
