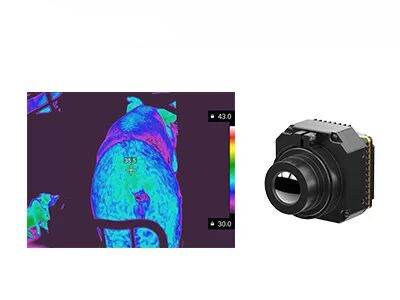

Hoge Gevoeligheid 1280×1024 8μm Infrarood Thermische Camera Module met NETD ≤30mK voor Precisie Radiometrische Thermische Beeldvorming
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL1208R |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Temperatuurbereik | -20℃~+550℃ (aanpasbaar) | Temperatuurnauwkeurigheid | ±2℃ of ±2% |
|---|---|---|---|
| Oplossing | 1280×1024/8μm | NETD | ≤30mK |
| Spectraal bereik | 8~14μm LW | Typisch stroomverbruik | 1W |
| Markeren | De Kern van de de Cameramodule van NETD 30mk,De infrarode Thermische Kern van de Cameramodule,8X de voortdurende Module van de Gezoemcamera |
||
Productomschrijving
Productoverzicht
De iTL1208R is de eerste miniatuur infraroodcamera-core ter wereld met 8-micron megapixel, gebouwd rond een 1280*1024 / 8μm ApexCore infrarooddetector. Het combineert megapixel thermische beeldvorming en nauwkeurige temperatuurmeting binnen een uitzonderlijk compact SWaP-profiel. Met een afmeting van slechts 22,6 * 22,6 * 34,5 mm en een gewicht van slechts 34,5 g (inclusief een 12 mm lens), levert het een nauwkeurigheid van de temperatuurmeting tot ±2°C of ±2%.
De module is zeer geschikt voor buitenshuis inspectie en industriële temperatuurmetingstoepassingen waar zowel hoge resolutie thermische beeldvorming als nauwkeurige temperatuurmeting vereist zijn. Het biedt een geïntegreerde oplossing voor thermische beeldvorming en temperatuurmeting voor lichtgewicht slimme apparaten.
Belangrijkste Kenmerken
8μm Megapixel Doorbraak
- Eerste 8μm megapixel thermische camera-core ter wereld.
- Aangedreven door de ApexCore 1280*1024 / 8μm super infrarooddetector, die hoge resolutie combineert met ultracompacte integratie.
Voorhoede van SWaP-prestaties
- Meet slechts 22,6 * 22,6 * 34,5 mm, weegt 34,5 g (met een 12 mm lens) en verbruikt slechts 1 W.
- Doorbreken van de groottebarrière voor megapixel thermische beeldvorming.
Germaniumvrije Optiek, Snelle Integratie
- Germaniumvrije chalcogenide optiek met meerdere lensopties voor diverse toepassingsvereisten.
- MIPI CSI beelduitvoerinterface met RAW en YUV data-uitvoer voor vereenvoudigde systeemintegratie.
Productspecificaties
| Model | iTL1208R |
|---|---|
| IR Detector Indicatoren | |
| Gevoelig Materiaal | VOx |
| Resolutie | 1280*1024 |
| Pixelgrootte | 8μm |
| Spectrale Respons | 8μm ~ 14μm |
| Typische NETD | ≤30mK |
| Beeldverwerking | |
| Digitale Framerate | 25/30Hz |
| Opstarttijd | ≤6s |
| Digitale Video | RAW / YUV / TMP |
| Beeldalgoritme | NUC / 3DNR / DNS / DRC / EE |
| Beeldweergave | 10 Types (Witheet / Lava / IJzerrood / Heet IJzer / Medisch / Arctisch / Regenboog 1 / Regenboog 2 / Tint / Zwartheet) |
| PC Software | |
| ICC Software | Module Controle & Videoweergave |
| Elektrisch | |
| Standaard Externe Interface | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Communicatie Interface | TTL-232 / I2C |
| Digitale Video Interface | MIPI-CSI |
| Voedingsspanning | 4.5–5.5V |
| Typisch Stroomverbruik | 1W |
| Temperatuurmeting | |
| Bedrijfstemperatuur | -10℃ ~ +50℃ |
| Temperatuurmeetbereik | -20℃ ~ 150℃, 100℃ ~ 550℃; maatwerk en uitbreiding ondersteund |
| Nauwkeurigheid Temperatuurmeting | Groter van ±2℃ of ±2% @23℃ ±3℃ |
| Gedeeltelijke Temperatuurmeting | Ondersteunt uitvoer van maximale, minimale en gemiddelde waarden van temperatuurmeetgebieden |
| Mechanisch | |
| Afmeting (inclusief lens) |
Met 5 mm lens: 22,6 mm * 22,6 mm * 50 mm (lens buitendiameter Φ37 mm)
Met 10 mm lens: 22,6 mm * 22,6 mm * 45,3 mm (lens buitendiameter Φ33 mm) Met 12 mm lens: 22,6 mm * 22,6 mm * 34,5 mm (lens buitendiameter Φ26,6 mm) Met 17 mm lens: 22,6 mm * 22,6 mm * 35,4 mm (lens buitendiameter Φ27 mm) Met 25 mm lens: 22,6 mm * 22,6 mm * 44,2 mm (lens buitendiameter Φ33 mm) Met 35 mm lens: 22,6 mm * 22,6 mm * 50,9 mm (lens buitendiameter Φ43,2 mm) |
| Gewicht (inclusief lens) |
85,5 ± 4,5 g (5 mm lens)
70,5 ± 3,6 g (10 mm lens) 35,7 ± 2 g (12 mm lens) 40,7 ± 2,1 g (17 mm lens) 71,0 ± 3,6 g (25 mm lens) 110 ± 5,5 g (35 mm lens) |
| Milieudaptatie | |
| Bedrijfstemperatuur | -40℃ ~ +70℃ |
| Opslagtemperatuur | -45℃ ~ +85℃ |
| Vochtigheid | 5% ~ 95%, niet-condenserend |
| Trilling | 5,35 grms, Willekeurige Trilling, 3-assig |
| Schok | Halve Sinusgolf, 40g/11ms, Schokrichting, 3 assen, 6 richtingen |
| Certificering | ROHS2.0 / REACH |
| Optische Lens | Vaste Focus Athermal: 5 / 10 / 12 / 17 / 25 / 35 mm |
Industriële Toepassingen
De iTL1208R thermische beeldvormingsmodule wordt veel gebruikt bij bosbrandbestrijding, stroomonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten en andere veeleisende industriële omgevingen.
Over Ons
Onze Visie: De grenzen van sensing verleggen en de manier waarop mensen verbinding maken met de wereld om hen heen transformeren.
Onze Missie: De kracht van infraroodsensortechnologie benutten om industrieën wereldwijd te transformeren, waardoor slimmere beslissingen, veiligere omgevingen en een meer verbonden toekomst mogelijk worden.
Onze Waarde: Geavanceerde infraroodtechnologie creëren die de wereld een betere plek maakt.
Veelgestelde Vragen
1. Wat is infrarood thermografie?
Thermografie is een nieuwe en effectieve technologie van niet-invasieve diagnostische methode gebaseerd op detectie van de temperatuur van het objectoppervlak. De infrarood (IR) straling die door een object wordt uitgestraald, wordt geregistreerd en gevisualiseerd in de vorm van een temperatuurverdelingskaart.
2. Waarvoor kan infrarood thermografie worden gebruikt?
Het infrarood thermische beeld kan worden gebruikt voor huisinspecties, het bepalen van structurele defecten, elektrische storingen, mechanische storingen, fysiologische veranderingen bij mensen en dieren, en nog veel meer.
3. Wat zijn de voordelen van infrarood thermografie?
Voor niet-destructief testen is het eenvoudig te testen en snel te reageren zonder schade, wat resulteert in kostenbesparing, verhoging van de werkefficiëntie en vermindering van mankracht en afschrijving van apparatuur. Voor medische thermografie is het zeer efficiënt in het vinden van verborgen problemen in het menselijk lichaam — 100% veilig, zonder straling of pijn — waardoor het een ideaal hulpmiddel is voor vroege gezondheidsscreening.
