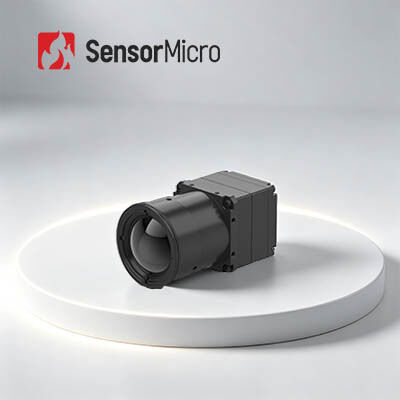

1280x1024/12μm Infraroodcameramodule kern voor industriële thermografie

  • 1280x1024/12μm Infrared Camera Module Core for Industrial Thermography
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer MUNT1212R
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Temperatuurbereik -20℃~+550℃ (aanpasbaar) Temperatuurnauwkeurigheid ±2℃ of ±2%
Oplossing 1280x1024/12μm NETD ≤40mK/F1.0/25℃
Spectraal bereik 8~14μm LW Digitale framesnelheid 30 Hz
Markeren

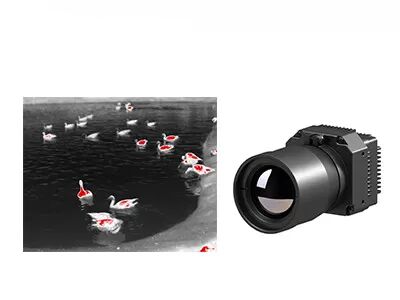

De Kern 640x512 van de cameramodule

,

De Modulekern van de thermografiecamera

,

17um infrarode Thermische Cameramodule
Laat een bericht achter
Productomschrijving
1280x1024 12μm Infraroodcameramodule Core voor industriële thermografie
Productoverzicht

De COIN1212R-infraroodcamera-kern is voorzien van een 1280*1024/12μm megapixel infrarooddetector zonder koeling, geïntegreerd met geavanceerde signaalverwerkingscircuits en temperatuurmetingsalgoritmes.Het ondersteunt veel gebruikte seriecommunicatieprotocollen en biedt een verscheidenheid aan video-uitvoerinterfaces samen met een volledig scala aan optische lensopties.

met een vermogen tot snel opsporen van temperatuurverschillen en duidelijke thermische afbeeldingen en precieze temperatuurgegevens,Het stroomlijnt aanzienlijk de secundaire ontwikkeling van temperatuurmetingssystemen.

Hoofdkenmerken
Hoogwaardige beeldvorming, nauwkeurige detectie
  • Megapixel high-definition detectie maakt het mogelijk om infrarood temperatuur te meten over bredere uitzichten en grotere gebieden
  • Bij het controleren van kleine temperatuurverschillen, worden meer thermische details van het doel duidelijk onthuld
Volledig en efficiënt
  • Ontwikkeld met een top-tier grootformaat ongecooide infrarood detector
  • Geïntegreerd met meerdere geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren
  • Temperatuurmetingsnauwkeurigheid tot ±3°C of ±3%, ondersteunt -20°C tot 150°C en 0 tot 550°C, met aanpasbare uitbreidingen
Meerdere configuraties, snelle integratie
  • Ondersteunt verschillende afbeeldingsmodus, waaronder DVP en BT.1120
  • RAW/YUV-afbeeldingsgegevensuitgang met seriepoortbesturing
Productspecificaties
Model COIN1212R
IR-detectoren Indicatoren Gevoelig materiaal:VOx
Resolutie:1280*1024
Pixelgrootte:12 μm
Spectrumrespons:8 μm ~ 14 μm
Typische NETD:≤ 40mK/F1.0/25°C
Beeldverwerking Digitale beeldsnelheid:30 Hz
Starttijd:6s
Analoog video:/
Digitale video:RAW/YUV422/TMP
Afbeeldingsalgoritme:Niet-uniformiteitscorrectie (NUC), 3D-ruisreductie (3DNR), 2D-ruisonderdrukking (DNS), dynamische bereikcompressie (DRC), randvergroting (EE)
Afbeeldingsweergave:10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software ICC Software:Controlemodule en videodisplay
Elektrische apparatuur Standaard externe interface:50pin: DF40C-50DP-0.4V ((51), (HRS, Man)
Uitbreidingsbord:USB3.0
Communicatie-interface:TTL-232
Digitale video-interface:DVP16/BT.1120/MIPI
Voerspanning:4.5 tot en met 5,5 V
Typisch energieverbruik:1.0W
Temperatuurmeting Werktemperatuur:-10°C~+50°C
Temperatuurmeting:-20°C~150°C, 0°C~550°C; Ondersteuning voor aanpassing en uitbreiding
Temperatuurmetingsnauwkeurigheid:Meer dan ±2 °C / ±2%
Particuliere temperatuurmeting:De maximale, minimale en gemiddelde waarde van de ondersteunende uitstoot van de temperatuurmetingsgebieden
SDK:Android/Windows/Linux; Bereiken van video-stroomanalyse en omzetting van grijs naar temperatuur
Mechanische apparatuur Grootte van de holle kern ((mm):14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm; 35mm/50mm/100m: 35,4mm* 35,4mm* 17,8mm
Naakt kerngewicht ((g):14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Aanpassingsvermogen aan het milieu Werktemperatuur:-40°C~+70°C
Opbergtemperatuur:-45°C~+85°C
Vochtigheid:5% tot 95%, niet-condenserend
Vibratie:5.35 grams, willekeurige trillingen, 3-as.
Gevolgen:Halve sinusgolf, 40 g/11 ms, inslagrichting 3 As, 6 richting
Certificering:RoHS2.0/REACH
Optische lens Optische lens:Vaste scherpstelling Athermal: 14mm/19mm/24mm
Beschermingsniveau:IP67 ((Voorlens)
Industriële toepassingen

De COIN1212R thermische beeldvorming module wordt veel gebruikt in Electric Power Inspection, Machine Vision, Building HVAC Security & Monitoring, Outdoors, Firefighting & Rescue, Law Enforcement & Rescue etc.

Voordelen van het product
Diverse productportefeuille

Een breed scala aan productformaten, waaronder infrarooddetektoren, cameracores en modules om aan verschillende integratievereisten te voldoen.

Rijke productvariëteit

Meerdere resoluties, pixelgroottes, golfbanden en combinaties van lensopties bieden meer flexibiliteit voor verschillende toepassingen.

Uitstekende prestaties

Duidelijke afbeeldingen, compacte afmetingen, laag stroomverbruik, hoge gevoeligheid en hoge betrouwbaarheid, ontworpen voor een breed scala aan milieuproblemen.

Gemakkelijke integratie

Meerdere interface-opties maken de integratie eenvoudig en maken snelle ontwikkeling over meerdere toepassingsgebieden mogelijk.

Vaak gestelde vragen
Wat is infrarood isothermie?
De lijn die de punten met dezelfde temperatuurwaarde verbindt op de isothermgrafiek wordt isotherm genoemd.die onderverdeeld zijn in de volgende situaties:
  • Als de isothermie dun is, is het temperatuurverschil tussen verschillende plaatsen relatief klein; als de isothermie dicht is, betekent dit dat de temperatuur op verschillende plaatsen erg verschilt.
  • Als de isotherm recht is, betekent dit dat er weinig factoren zijn die van invloed zijn op de temperatuurverdeling; als de isotherm gebogen is, betekent dit dat er weinig factoren zijn die van invloed zijn op de temperatuurverdeling.Het betekent dat er veel factoren zijn die van invloed zijn op de temperatuurverdeling..
  • De oost-west tendens betekent dat de temperatuur varieert met de breedtegraad, en de breedtegraadfactor is de belangrijkste factor; als de isotherm parallel is aan de kustlijn,wat betekent dat de temperatuur varieert met de afstand van de zee, en de afstand tot de zee is de belangrijkste factor.
