1280×1024/12μm LWIR Infrarood Camera Module met 8~14μm Spectraalbereik

  • 1280×1024/12μm LWIR Infrared Camera Module with 8~14μm Spectral Range
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer MUNT1212R
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024/12μm NETD ≤40mK/F1.0/25℃
Spectraal bereik 8~14μm Digitale framesnelheid 30 Hz
Voedingsspanning 4.5~5.5V Typisch stroomverbruik 1.0W
Markeren

De Module van de hoge Resolutielwir Camera

,

14um thermische Cameramodule

,

De Camerakern van de VOx Thermische Weergave
Laat een bericht achter
Productomschrijving

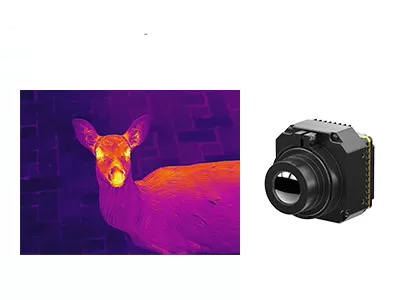

1280*1024/12μm Infrarood Camera Module LWIR 8~14μm Spectraalbereik

De COIN1212R is een van de ongekoelde infrarood cameramodules uit de COIN-R-serie, ontwikkeld door SensorMicro. Het maakt gebruik van een megapixel 1280*1024/12μm ongekoelde infrarooddetector, een professioneel signaalverwerkingscircuit en een geavanceerd beeldverwerkingsplatform om doel-infraroodstraling volledig om te zetten in precieze temperatuurgegevens. De module ondersteunt temperatuurmeting met aanpasbare bereiken van -20°C tot 550°C voor industriële toepassingen.

Met zijn grote 1280x1024 resolutie array levert de COIN1212R ongekoelde thermische module superieure beelddetails en ondersteunt het bredere toepassingen met een groter gezichtsveld. De verkleinde pixelgrootte van 12µm biedt een verbeterde ruimtelijke resolutie en maakt kortere optische lensbrandpuntsafstanden mogelijk om dezelfde bereikdoelstellingen te bereiken.

Belangrijkste Kenmerken
High-Definition Beeldvorming, Nauwkeurige Detectie
  • Megapixel high-definition detectie maakt infrarood temperatuurmeting mogelijk over bredere gezichtsvelden en grotere gebieden
  • Duidelijke onthulling van meer thermische details bij het monitoren van kleine temperatuurvariaties
Volledig Uitgerust en Efficiënt
  • Ontwikkeld met een topklasse grootschalige ongekoelde infrarooddetector
  • Geïntegreerd met meerdere geavanceerde beeldverwerkingsalgoritmen voor verbeterde beeldkwaliteit
  • Temperatuurmeetnauwkeurigheid tot ±3°C of ±3%, ondersteunt bereiken van -20°C tot 150°C en 0 tot 550°C met aanpasbare uitbreidingen
Meerdere Configuratieopties, Snelle Integratie
  • Ondersteunt diverse beelduitvoer modi, waaronder DVP en BT.1120
  • RAW/YUV beelddata output met seriële poortbesturing
Productspecificaties
Model COIN1212R
IR Detector Indicatoren
Gevoelig Materiaal VOx
Resolutie 1280*1024
Pixelgrootte 12μm
Spectrale Respons 8μm ~ 14μm
Typische NETD ≤40mK/F1.0/25°C
Beeldverwerking
Digitale Framesnelheid 30Hz
Opstarttijd 6s
Analoge Video /
Digitale Video RAW/YUV422/TMP
Beeld Algoritme Niet-uniformiteit Correctie (NUC)
3D Ruisreductie (3DNR)
2D Ruisonderdrukking (DNS)
Dynamisch Bereik Compressie (DRC)
Randverbetering (EE)
Beeldweergave 10 Soorten (Witheet/Lava/IJzerrood/Heet IJzer/Medisch/Arctisch/Regenboog 1/Regenboog 2/Tint/Zwartheet)
PC Software
ICC Software Modulebesturing & Videoweergave
Elektrisch
Standaard Externe Interface 50pin: DF40C-50DP-0.4V(51), (HRS, Male)
Uitbreidingskaart USB3.0
Communicatie-interface TTL-232
Digitale Video-interface DVP16/BT.1120/MIPI
Voedingsspanning 4.5~5.5V
Typisch Stroomverbruik 1.0W
Temperatuurmeting
Bedrijfstemperatuur -10°C~+50°C
Temperatuurmeetbereik -20°C~150°C, 0°C~550°C; Ondersteuning voor Maatwerk en Uitbreiding
Temperatuurmeetnauwkeurigheid Groter van ±2°C / ±2%
Gedeeltelijke Temperatuurmeting Ondersteuning voor uitvoer van maximale, minimale en gemiddelde temperatuur van meetgebieden
SDK Android/Windows/Linux; Realiseer Video Stream Analyse en Conversie van Grijs naar Temperatuur
Mechanisch
Afmetingen Kale Kern (mm) 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm
35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
Gewicht Kale Kern (g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Omgevingsaanpassing
Bedrijfstemperatuur -40°C~+70°C
Opslagtemperatuur -45°C~+85°C
Vochtigheid 5%~95%, niet-condenserend
Trilling 5.35grms, Willekeurige Trilling, 3-assig
Schok Halve Sinusgolf, 40g/11ms, Schokrichting 3 Assen, 6 Richtingen
Certificering ROHS2.0/REACH
Optische Lens
Optische Lens Vaste Focus Athermal: 14mm/19mm/24mm
Beschermingsgraad IP67 (Voorlens)
Industriële Toepassingen

De COIN1212R infraroodbeeldvormingsmodule wordt veelvuldig gebruikt in de elektriciteitssector, machine vision, gebouwinspectie, metallurgische petrochemie en diverse andere industriële toepassingen.

Divers Productportfolio
  • Rijke Productvariëteit: Meerdere arrayresoluties, pixelgroottes, golflengtes en lensoptiecombinaties bieden meer flexibiliteit voor diverse toepassingen.
  • Uitstekende Prestaties: Heldere beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid - ontworpen om te presteren onder een breed scala aan omgevingsuitdagingen.
  • Eenvoudige Integratie: Meerdere interfaceopties maken integratie eenvoudig en maken snelle ontwikkeling mogelijk in meerdere toepassingsgebieden.
Veelgestelde Vragen
1. Wat is infrarood thermische beeldvorming?

Infrarood thermische beeldvorming is een methode om infraroodstraling en thermische energie te gebruiken om informatie over objecten te verzamelen, om er beelden van te maken, of om temperatuurinformatie van de objecten te verkrijgen, zelfs in omgevingen met weinig zicht.

2. Hoe werkt Infrarood Thermische Beeldvorming?

Een infrarood thermisch beeldvormingssysteem is een passieve non-contact detectie en identificatie van infraroodtechnologie. Het focust de infraroodstraling van de scène op de focal plane array infrarooddetector via het infrarood optische systeem dat infraroodstraling kan doorlaten. De thermische detector zet het stralingssignaal van verschillende intensiteit om in het corresponderende elektrische signaal, en vormt vervolgens, na versterking en videoverwerking, het infraroodbeeld dat met het blote oog kan worden waargenomen.
