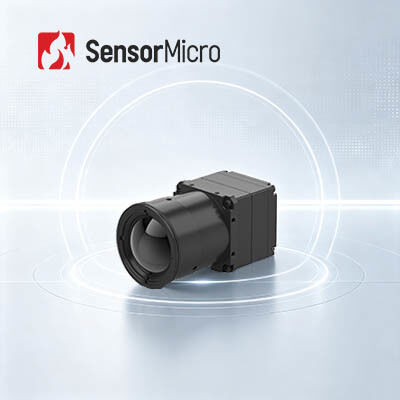

Hooggevoelige ongekoelde VOx-thermische camera-module met 1280x1024/12μm
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | MUNT1212R |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Digitale framesnelheid | 30 Hz |
| Typisch stroomverbruik | 1.0W | Voedingsspanning | 4.5~5.5V |
| Markeren | Module van de VOxlwir de Thermische Camera,Module 1280x1024 van de VOx de Thermische Camera,Ongekoelde Cameramodule 12uM |
||
Productomschrijving

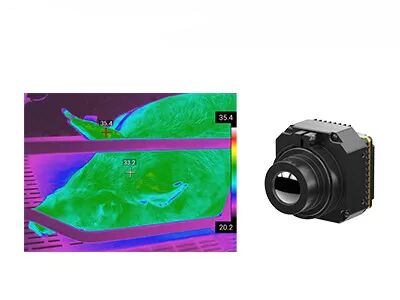

Hooggevoelige VOx LWIR thermische cameramodule Onverkoeld 1280x1024/12μm
Productoverzicht
De COIN1212R-infraroodcamera-kern is voorzien van een 1280*1024/12μm megapixel infrarooddetector zonder koeling, geïntegreerd met geavanceerde signaalverwerkingscircuits en temperatuurmetingsalgoritmes.Het ondersteunt veel gebruikte seriecommunicatieprotocollen en biedt een verscheidenheid aan video-uitvoerinterfaces samen met een volledig scala aan optische lensopties.
met een vermogen tot snel opsporen van temperatuurverschillen en duidelijke thermische afbeeldingen en precieze temperatuurgegevens,Het stroomlijnt aanzienlijk de secundaire ontwikkeling van temperatuurmetingssystemenDit maakt het tot een all-in-one thermische beelding integratie oplossing voor toepassingen in intelligente monitoring, high-end productie, procescontrole, wetenschappelijk onderzoek,en andere high-end thermische beeldvorming toepassingen.
Hoofdkenmerken
- High-Definition Imaging, nauwkeurige detectie:Met de megapixel high-definition detectie kan de infrarood temperatuur gemeten worden over bredere afbeeldingen en grotere gebieden.Meer thermische details van het doel worden duidelijk onthuld..
- Volledig uitgerust en efficiënt:Geïntegreerd met meerdere geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren.Temperatuurmetingsnauwkeurigheid tot ±3°C of ±3%, ondersteunt -20 °C tot 150 °C en 0 tot 550 °C, met aanpasbare verlengingen.
- Meerdere configuraties, snelle integratie:Ondersteunt verschillende afbeeldingsmodus, waaronder DVP en BT.1120. RAW/YUV-afbeeldingsgegevens met seriepoortbeheer.
Productspecificaties
| Model | COIN1212R |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Resolutie | 1280*1024 |
| Pixelgrootte | 12 μm |
| Spectrumrespons | 8 μm ~ 14 μm |
| Typische NETD | ≤ 40mK/F1.0/25°C |
| Beeldverwerking | |
| Digitale beeldsnelheid | 30 Hz |
| Starttijd | 6s |
| Analoog video | / |
| Digitale video | RAW/YUV422/TMP |
| Afbeeldingsalgoritme | Correctie voor niet-eenvormigheid (NUC) 3D geluidsreductie (3DNR) 2D-geluidsonderdrukking (DNS) Dynamische bereikcompressie (DRC) Kanteverbetering (EE) |
| Afbeeldingsweergave | 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| ICC-software | Controlemodule en videodisplay |
| Elektrische apparatuur | |
| Standaard externe interface | 50pin: DF40C-50DP-0.4V ((51), (HRS, Man) |
| Uitbreidingsbord | USB3.0 |
| Communicatie-interface | TTL-232 |
| Digitale video-interface | DVP16/BT.1120/MIPI |
| Voedingsspanning | 4.5 tot en met 5,5 V |
| Typisch energieverbruik | 1.0W |
| Temperatuurmeting | |
| Werktemperatuur | -10°C~+50°C |
| Temperatuurmetingsbereik | -20°C~150°C, 0°C~550°C; Ondersteuning voor aanpassing en uitbreiding |
| Temperatuurmetingsnauwkeurigheid | Meer dan ±2 °C / ±2% |
| Deeltemperatuurmeting | De maximale, minimale en gemiddelde waarde van de ondersteunende uitstoot van de temperatuurmetingsgebieden |
| SDK | Android/Windows/Linux; Bereiken van video-stroomanalyse en omzetting van grijs naar temperatuur |
| Mechanische apparatuur | |
| Grootte van de holle kern ((mm) | 14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm 35mm/50mm/100m: 35,4mm*35,4mm*17,8mm |
| Naakt kerngewicht ((g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5±1 g |
| Aanpassingsvermogen aan het milieu | |
| Werktemperatuur | -40°C~+70°C |
| Bergingstemperatuur | -45°C~+85°C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | 5.35 grams, willekeurige trillingen, 3-as. |
| Gevolgen | Halve sinusgolf, 40 g/11 ms, inslagrichting 3 As, 6 richting |
| Certificering | RoHS2.0/REACH |
| Optische lens | |
| Optische lens | Vaste scherpstelling Athermal: 14mm/19mm/24mm |
| Beschermingsniveau | IP67 ((Voorlens) |
Industriële toepassingen
De COIN1212R-infrarood-imagingmodule wordt veel gebruikt in elektriciteitscentrales, machinevisie, gebouwinspectie, metallurgie, petrochemie, enz.
Onze infrarooddetectoren
Inhouse-infrarooddetectortechnologieën:
- 8 inch 0,11 μm VOx Onverkoelde infrarooddetectoren
- 8 inch 0,5 μm MCT-gekoelde infrarooddetectoren
- 8 inch 0,5 μm T2SL afgekoelde infrarooddetectoren
Productiecapaciteit en voordelen:
- 6 miljoen zelfontwikkelde infrarooddetectoren per jaar
- 30,000 m2 fabriek voor halfgeleiders
- 20,000 m2 cleanroomoppervlakte
Vaak gestelde vragen
1Wat is infrarood thermografie?
Thermografie is een nieuwe en effectieve technologie van niet-invasieve diagnostische methode die gebaseerd is op het detecteren van de oppervlaktetemperatuur van objecten.De infraroodstraling (IR) die door een object wordt uitgezonden, wordt geregistreerd en gevisualiseerd in de vorm van een temperatuurverdelingskaart.
2Waar kan de infrarood thermografie voor worden gebruikt?
De infrarood thermische afbeelding kan worden gebruikt om huisinspecties uit te voeren, structurele defecten, elektrische storingen, mechanische storingen, fysiologische veranderingen bij mensen en dieren en nog veel meer te bepalen.
3Wat zijn de voordelen van infrarood thermografie?
Voor de niet-destructieve test is het eenvoudig te testen en snel te reageren zonder schade, wat resulteert in kostenbesparing, verhoging van de werkdoeltreffendheid, vermindering van de afschrijving van mankracht en apparatuur.
Voor de medische thermografie is het zeer efficiënt om de verborgen problemen in het menselijk lichaam te vinden, 100% veilig zonder straling en pijn, wat een ideaal hulpmiddel is voor vroege gezondheidsscreening.
