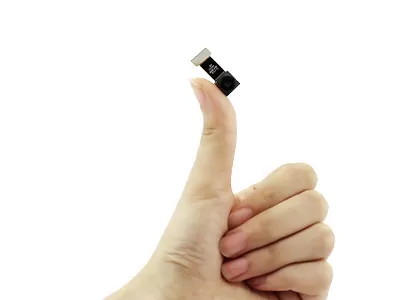

120x90 Resolutie 12μm Pixel Pitch 25Hz Frame Rate Radiometrische thermische module voor mobiele apparaten
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | TIMO112 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Spectraal bereik | 8~14μm | Framesnelheid | 25 Hz |
|---|---|---|---|
| Oplossing | 120x90 | Pixelafstand | 12μm |
| Temperatuurbereik | -20℃~+550℃ | Outputgegevens | 14 bit Raw |
| Markeren | DVP-Module van de Interface de Thermische Camera,Thermische Cameramodule 120x90,14um thermische Camerakern |
||
Productomschrijving
Productoverzicht
De TIMO120 miniatuur infraroodmodule integreert wafer-level optica, een 120×90 / 12μm wafer-level package (WLP) detector,en een basisbeeldverwerkingscircuit om snel thermische beelden en warmteverdeling van het doelgebied vast te leggen.
De TIMO120 thermische beeldvorming module is ontworpen voor geoptimaliseerde grootte, gewicht, vermogen en kosten (SWaP-C) infrarood beeldvorming toepassingen.De ultra-miniatuurstructuur en het ultra-lage stroomverbruik maken het ideaal voor integratie in een breed scala aan slimme apparaten, thermische beeldvormers en mobiele terminals met strikte eisen aan kosten, grootte en gewicht.
Hoofdkenmerken
Goedkope ultra-miniatuurmodule met ultieme SWaP-C optimalisatie
- Intra-infrarood thermische beeldvormingseenheid, die basisthermische beeldvorming mogelijk maakt met maximale kostenefficiëntie
- Compact formaat, lichtgewicht en laag energieverbruik - ideaal voor integratie in miniatuurapparaten
Bewezen prestaties en snelle reactie
- Ultra-low-power ontwerp, verbruikt slechts 9mW
- Een vloeiende beeldvorming met een beeldsnelheid van 25 Hz
Flexible integratie, brede compatibiliteit
- Ondersteunt SPI-afbeeldingsinterface, compatibel met verschillende ingebedde platforms
- Voldoen aan de milieunormen RoHS 2.0
Productspecificaties
| Model | TIMO112 |
|---|---|
| Resolutie | 120 × 90 |
| Pixelgrootte | 12 μm |
| Spectrumrespons | 8 tot en met 14 μm |
| Focusmodus | Focus vrij |
| Lens (HFOV/FL) | 50 graden / 1,6 mm. 90 graden / 0,9 mm. |
| Gewicht (g) | 1.8 |
| Grootte (mm, zonder FPC) | 12.6mm × 12.6mm × 8.8mm. |
| Aantal PIN's | 40PIN |
| Uitgangsgegevens | 14 bit Raw |
| Framerate | 25 Hz |
| Temperatuurmetingsbereik | -20°C~+550°C (-20°C~+150°C) |
| Temperatuurmetingsnauwkeurigheid | Meer dan ±2 °C / ±2% |
| Werktemperatuur | -20°C~+60°C |
| Vochtigheid | 5% tot 85% |
| Bergingstemperatuur | -45°C~+85°C |
| Certificering | RoHS 2.0 / REACH |
Industriële toepassingen
De TIMO112 infrarood thermische camera module wordt op veel gebieden gebruikt, waaronder thermografie, intelligente hardware, slimme gebouwen, slimme huizen, AIoT en meer.
Diverse productportefeuille
Een breed scala aan productformaten, met inbegrip van infrarooddetectoren, cameracores en modules, om aan verschillende integratievereisten te voldoen.
Rijke productvariëteit
Meerdere resoluties, pixelgroottes, golfbanden en combinaties van lensopties bieden meer flexibiliteit voor verschillende toepassingen.
Uitstekende prestaties
Duidelijke afbeeldingen, compacte afmetingen, laag stroomverbruik, hoge gevoeligheid en hoge betrouwbaarheid
Gemakkelijke integratie
Meerdere interface-opties maken de integratie eenvoudig en maken snelle ontwikkeling over meerdere toepassingsgebieden mogelijk.
Vaak gestelde vragen
1Wat is het verschil tussen thermische beeldvorming en visuele beeldvorming met betrekking tot de lens?
Het belangrijkste verschil ligt in het lensmateriaal. Thermal imaging lenzen moeten van speciale materialen zijn gemaakt omdat infrarood warmte straling niet door glas (silicium) kan gaan.speciale lenzen van germaniumDit maakt ook thermische beeldvorming lenzen duurder dan optische lenzen, wat bijdraagt aan de hogere totale kosten van het apparaat.
2Wat is het verschil tussen thermische beeldvorming en visuele beeldvorming met betrekking tot het beeldvorming beginsel?
In de natuur is het golflengtebereik van zichtbaar licht van 0,39 μm tot 0,78 μm.terwijl het golflengtebereik van infrarood thermische straling is van 0Zolang de temperatuur van een doelwit boven het absolute nulpunt (-273°C) ligt, zal het infraroodstraling uitzenden.
