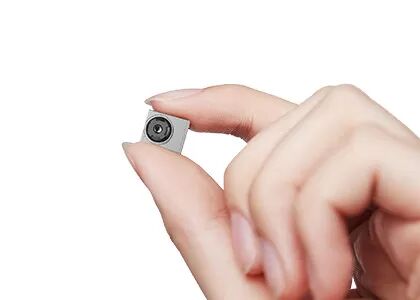

OEM Small Size Uncooled Thermal Imaging Module met 256x192 resolutie en 12μm Pixel Pitch LWIR Thermal Camera Module
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | TIMO212 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 256x192 | Pixelafstand | 12μm |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Temperatuurbereik | -20℃~+550℃ |
| Focusmodus | Focus vrij | Outputgegevens | 14 bit Raw |
| Markeren | Thermische Weergavekern 256x192,Kleine Thermische Weergavekern 12uM,OEM Infrarode Thermische Cameramodule |
||
Productomschrijving
Lichtgewicht LWIR ongekoeld thermisch beeldvormingsmodule met 256x192 resolutie en 12 µm pixelgrootte
De TIMO212 ongekoelde IR-beeldvormingsmodule, ook bekend als de ongekoelde thermische module, maakt deel uit van de TIMO infrarood cameramodulefamilie ontwikkeld door SensorMicro. Het bevat een uitzonderlijk kleine 256x192 / 12 µm wafer-level package (WLP) infrarooddetector die het lange golflengtebereik van 8 tot 14 micron dekt.
Dankzij WLP-technologie bereikt de TIMO212 thermische IR-cameramodule een super-microstructuur en ultralage kosten, terwijl het een grotere gevoeligheid en superieure beeldkwaliteit biedt tegen een betaalbare prijs, waardoor klanten het meest geschikte type kunnen kiezen op basis van hun eigen vereisten.
Vanwege zijn volledig geoptimaliseerde structuur wordt de TIMO212 thermische cameracore veel gebruikt in infrarood thermische beeldvormingstoepassingen zoals thermografie, epidemische preventie, slimme hardware, AIoT en meer.
Belangrijkste kenmerken
Betaalbare ultramini-module met ultieme SWaP-C-optimalisatie
- Instapmodel infrarood thermische beeldvormingseenheid, die basale thermische beeldvormingsfunctionaliteit biedt met maximale kostenefficiëntie
- Compact formaat, lichtgewicht en laag stroomverbruik, ideaal voor integratie in miniatuurapparaten
Flexibele optische opties, nauwkeurige temperatuurmeting
- Meerdere lensopties beschikbaar, waaronder groothoek en telelens, om te voldoen aan diverse toepassingsbehoeften
- Hoge-precisie temperatuurmeting met een nauwkeurigheid tot ±2°C; ondersteunt zowel regionale als full-frame temperatuurbewaking
Eenvoudige integratie, snelle ontwikkeling
- Ondersteunt DVP-beeldinterface, compatibel met diverse ingebedde platforms
- Voldoet aan RoHS 2.0 milieunormen
Productspecificaties
| Model | TIMO212 | |||
| Resolutie | 256x192 | |||
| Pixelgrootte | 12 µm | |||
| Spectrale respons | 8–14 µm | |||
| Focusmodus | Focusvrij | |||
| Lens (HFOV / FL) | 17.5° / 10 mm | 25° / 7 mm | 56° / 3.2 mm | 90° / 2.1 mm |
| Gewicht (g) | 5.1 ± 0.4 | 4.4 ± 0.4 | 2 ± 0.2 | 4.8 ± 0.4 |
| Afmetingen (mm, zonder FPC) | 16x14x18 | 16x14x14.6 | 14x12x9.8 | 16x14x15.6 |
| Aantal pinnen | 40 PIN | |||
| Uitvoergegevens | 14-bit Raw | |||
| Framesnelheid | Thermografie: 25 Hz, Beeldvorming: 50 Hz | |||
| Temperatuurmeetbereik | -20°C tot +550°C (-20°C tot +150°C | +100°C tot +550°C) | |||
| Nauwkeurigheid temperatuurmeting | Grootste van ±2°C / ±2% | |||
| Bedrijfstemperatuur | -20°C tot +60°C | |||
| Vochtigheid | 5%–85% | |||
| Opslagtemperatuur | -45°C tot +85°C | |||
| Certificering | RoHS 2.0 / REACH | |||
Industriële toepassingen
De TIMO212 thermische cameracore wordt veel gebruikt op vele gebieden, waaronder thermografie, intelligente hardware, slimme gebouwen, slimme huizen, AIoT en meer.
Onze IR-producten
- Hoge gevoeligheid en uitstekende prestaties— wereldwijd toonaangevende technologie in de infraroodindustrie
- Diverse infrarooddetectoren beschikbaar— zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes
- Massaproductie om snelle levering te garanderen— drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren
Veelgestelde vragen
1. Wat is het verschil tussen thermische beeldvorming en visuele beeldvorming met betrekking tot de lens?
Het belangrijkste verschil is dat thermische beeldvormingslenzen van speciaal materiaal moeten zijn gemaakt. Infrarood warmtestraling kan niet door glas (silicium) gaan, dus speciale lenzen gemaakt van germanium, chroom en andere metaalmaterialen worden gebruikt. Dit zorgt er ook voor dat de prijs van thermische beeldvormingslenzen enigszins hoger is dan die van optische lenzen, wat de prijs van het hele apparaat verhoogt.
2. Wat is het verschil tussen thermische beeldvorming en visuele beeldvorming met betrekking tot het beeldvormingsprincipe?
Hun beeldvormingsprincipes zijn in wezen hetzelfde. Beeldvormende apparaten vangen lichtgolven binnen een bepaald golflengtebereik op. In de natuur is het golflengtebereik van zichtbaar licht van 0,39 µm tot 0,78 µm, terwijl het golflengtebereik van infrarood warmtestraling van 0,75 µm tot 1000 µm is. Zolang de doeltemperatuur hoger is dan het absolute nulpunt (-273°C), zal er infraroodstraling zijn.
