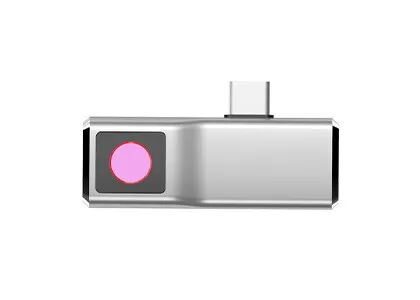

De miniatuur van de de Thermische Weergavecamera van VOx FPA Module 120x90 17μM

  • Miniature VOx FPA Thermal Imaging Camera Module 120x90 17μm
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer TIMO120
Min. bestelaantal 1 stuk
Prijs negotiable
Betalingscondities L/C, T/T

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Spectraal bereik 8~14μm NETD ≤60mK
Oplossing 120x90 Pixelafstand 17μm
Temperatuurbereik (Klantgericht) -20℃~+120℃ Maat 8.5x8.5x9.16mm
Markeren

De miniatuurmodule van de Thermische Weergavecamera

,

De Module van de de Thermische Weergavecamera van FPA

,

Thermische Camerakern 17uM
Laat een bericht achter
Productomschrijving
TIMO120 thermische camera kern


Miniatuur VOx FPA 120x90 / 17μm Thermal Imaging Camera Core geïntegreerd in infraroodcamera's


Productbeschrijving


TIMO120 miniatuur infrarood module integreert optische waferniveau,120x90 / 17μm wafer level package (WLP) detector en basis beeldverwerkingscircuit om snel thermische beelden van het doelgebied en de warmteverdeling te verkrijgen.


TIMO120 thermische beeldvorming kern is gericht op geoptimaliseerde grootte, gewicht, vermogen, kosten (SWaP-C) infrarood beeldvorming toepassingen.De superminiatuurstructuur en het ultralage stroomverbruik zijn handig om in verschillende slimme apparaten te integreren, thermische beeldvormers of mobiele terminals met strikte eisen aan kosten, afmetingen en gewicht.


Hoofdkenmerken


- Minimale WLP-infraroodmodule, afmetingen 8,5 x 8,5 x 9,16 mm
- DVP-interface, compatibel met verschillende ingebedde platforms
- Zichtbare camera-module-equivalent, rechtstreeks integreren
- Volledige SDK-ontwikkelingskit
- Ontwerp met laag vermogen voor langere bedrijfsduur
- lage kosten voor vele soorten intelligente toepassingen


Productspecificaties


Model TIMO-120
IR-detectorprestaties
Resolutie 120x90
Pixel Pitch 17 μm
Spectrumbereik 8 tot en met 14 μm
NETD ≤ 60mK
Type lens WLO
Focusmodus Vaste zoom
HFOV 90°/50°
Diepte van het veld 10 cm naar Infinity.
Framerate 1~30Hz (aanpasbaar)
Temperatuurmeting
Temperatuurbereik -20°C ~ +120°C (aanpasbaar)
Temperatuurnauwkeurigheid Aanpasbaar (voldoen aan de vereisten van lichaam of industriële thermografie)
Interface/besturing
AVDD 3.6V±0.05V
VSK/VDET 4.7±0.05V
DVDD 1.8V±0.05V
Interface Digitale interface
Energieverbruik 45 mW (typische modus); 9 mW (laagvermogen)
Fysieke kenmerken
Afmeting (mm) 12x10x5,48 (HFOV=90°); 8,5x8,5x9,16 (HFOV=50°) (De specificaties zijn van toepassing)
Operatietemperatuur -20°C ~ +60°C
Bergingstemperatuur -40 °C ~ +85 °C


Industriële toepassingen


De TIMO120 infrarood thermische camera kern wordt op veel gebieden gebruikt, zoals thermografie, intelligente hardware, slimme gebouwen, slimme huizen, AIoT enz.


De miniatuur van de de Thermische Weergavecamera van VOx FPA Module 120x90 17μM 0


Onze manier van dienen


Voorverkoop

Analyse van de behoeften

Scenariobeoordeling

Productkeuze

Op maat gemaakte oplossingen



Uitzending

Snelle levering

Systemintegratie en testen

Technische opleiding

Aanbevelingsrichtlijn



Naverkoop

Diagnostiek op afstand

Garantiedienst

Firmware-upgrades

Technisch onderhoud


Vaak gestelde vragen


1. Thermisch beeld versus visueel beeld

Zichtbaar licht is een elektromagnetische golf die door mensen kan worden gezien.Dit elektromagnetische spectrum wordt ook wel het zichtbare spectrum genoemd., en het frequentiebereik is 830-750THz~395-360THz.

Infrarood is een elektromagnetische golf met een golflengte tussen microgolf en zichtbaar licht.Het is een onzichtbaar licht met een golflengte die langer is dan rood lichtDe frequenties liggen ongeveer in het bereik van 430 THz tot 300 GHz.


2. Detector van thermisch beeld en visueel beeld

Voor de kerndetectoren van beeldvormingstoestellen gebruiken zichtbare lichttoestellen de CCD- en CMOS-detector, terwijl thermische beeldvorming gekoelde en ongekoelde detectoren gebruikt.Het belangrijkste verschil is dat zichtbaar licht CCD/CMOS lichtgolven in de zichtbare lichtband kan waarnemen, en thermische beeldvorming detectoren kunnen thermische straling lichtgolven in de infraroodband te detecteren.Infraroodwarmtebeelddetectoren zijn volgens verschillende productieprocessen en verpakkingsmaterialen in vele soorten verdeeldHet meer macroscopische gevoel is dat infrarood thermische beeldscherm detectoren duurder zijn dan zichtbaar licht CCD's.
