Lichtgewicht focusvrije radiometrische thermische module voor temperatuurmeting en thermische camera module integratie

Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer TIMO212
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 256×192 Pixelafstand 12μm
Temperatuurbereik -20℃~+550℃ Nauwkeurigheid van temperatuurmeting Groter van ±2℃ / ±2%
Focusmodus Focus vrij Temperatuurmeetbereik -20℃~+550℃
Markeren

Lichtgewicht thermische camera kern

,

17 μM thermische camera kern

,

120x90 thermische camera kern

Laat een bericht achter
Productomschrijving
Productoverzicht

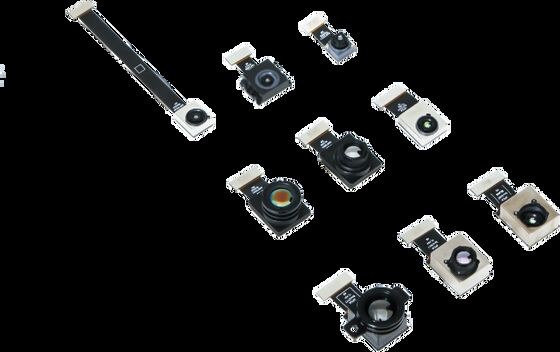

De TIMO212 is een ongekoelde infrarood miniatuurmodule met een zelfontwikkelde 256×192 / 12μm infrarooddetector, een sterk geïntegreerde optische lens en een micro-elektromagnetische klepsluiter. Het maakt nauwkeurige temperatuurgegevens en warmteverdelingsopname mogelijk voor specifieke doelgebieden.

Ontworpen voor integratie in diverse sectoren — waaronder mobiele terminals, instrumenten en meters, en het Internet of Things (IoT) — biedt de module uitzonderlijke miniaturisatie en extreem laag stroomverbruik. Meerdere lensopties met verschillende gezichtsvelden zijn beschikbaar om te voldoen aan uiteenlopende vereisten voor kijkhoeken en beeldkwaliteit in verschillende toepassingsscenario's.

SensorMicro is een leverancier van infrarooddetector sensoren en OEM thermische camera cores met vele jaren ervaring in de infrarood thermische beeldvormingsindustrie. Een professioneel after-sales serviceteam is beschikbaar om tijdige, deskundige ondersteuning te bieden. Neem voor vragen of problemen op elk moment contact met ons op.

Belangrijkste Kenmerken
Betaalbare Ultra-Miniatuur Module met Ultieme SWaP-C Optimalisatie
  • Instapmodel infrarood thermische beeldvormingseenheid, die basale thermische beeldvormingsfunctionaliteit biedt met maximale kosteneffectiviteit
  • Compact formaat, lichtgewicht en laag stroomverbruik — ideaal voor integratie in miniatuurapparaten
Flexibele Optische Opties, Nauwkeurige Temperatuurmeting
  • Meerdere lensopties beschikbaar, waaronder groothoek en telelens, om te voldoen aan diverse toepassingsbehoeften
  • Hoge-precisie temperatuurmeting met een nauwkeurigheid tot ±2°C; ondersteunt zowel regionale als full-frame temperatuurbewaking
Eenvoudige Integratie, Snelle Ontwikkeling
  • Ondersteunt DVP-beeldinterface, compatibel met diverse ingebedde platforms
  • Voldoet aan RoHS 2.0 milieunormen
Productspecificaties
Model TIMO212
Resolutie 256×192
Pixelgrootte 12μm
Spectrale Respons 8–14μm
Focusmodus Focusvrij
Lens (HFOV / FL) 17.5° / 10mm 25° / 7mm 56° / 3.2mm 90° / 2.1mm
Gewicht (g) 5.1 ± 0.4 4.4 ± 0.4 2 ± 0.2 4.8 ± 0.4
Afmetingen (mm, zonder FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×15.6
Aantal PINs 40PIN
Uitvoergegevens 14bit Raw
Framesnelheid Thermografie: 25Hz, Beeldvorming: 50Hz
Temperatuurmeetbereik -20℃ ~ +550℃ (-20℃ ~ +150℃ | +100℃ ~ +550℃)
Nauwkeurigheid Temperatuurmeting Grootste van ±2℃ / ±2%
Bedrijfstemperatuur -20℃ ~ +60℃
Vochtigheid 5% ~ 85%
Opslagtemperatuur -45℃ ~ +85℃
Certificering RoHS 2.0 / REACH
Industriële Toepassingen

De TIMO212 thermische module kan op veel gebieden worden gebruikt, waaronder Smart Security, AIoT, Nachtobservatie, Instrumenten en Meters, en Machine Vision.

Over SensorMicro

SensorMicro is een wereldwijd toonaangevende fabrikant en dienstverlener van infrarooddetectoren, toegewijd aan het leveren van klanten wereldwijd hoogwaardige ongekoelde en gekoelde thermische beeldvormingsdetectoren, samen met professionele toepassingskennis.

SensorMicro levert geavanceerde infrarooddetectoren, camera cores en modules met veelzijdige formaten en golflengtes. Ontworpen voor helderheid, gevoeligheid en efficiëntie, integreren deze producten naadloos in diverse systemen — waardoor beeldvormings- en sensortoepassingen van de volgende generatie in verschillende industrieën mogelijk worden.

SensorMicro detectoren worden veel gebruikt in thermografie, beveiliging en surveillance, persoonlijke visie, automotive en consumenten infraroodproducten. De volumeproductiecapaciteit van het bedrijf stelt het in staat te voldoen aan de groeiende vraag uit alle bestaande en opkomende markten.

Veelgestelde Vragen
1. Thermisch Beeld vs. Visueel Beeld

Zichtbaar licht is een elektromagnetische golf die door mensen kan worden gezien. Het golflengtebereik ligt over het algemeen tussen 360-400 nm en 760-830 nm. Dit elektromagnetische spectrum wordt ook wel het zichtbare spectrum genoemd, met een frequentiebereik van ongeveer 830-750 THz tot 395-360 THz.

Infrarood is een elektromagnetische golf met een golflengte tussen microgolf en zichtbaar licht, variërend van 760 nanometer (nm) tot 1 millimeter (mm). Het is onzichtbaar licht met een langere golflengte dan rood licht, met frequenties ongeveer in het bereik van 430 THz tot 300 GHz.

2. Detectoren voor Thermische Beeldvorming vs. Visuele Beeldvorming

Voor de kernsensoren van beeldvormingsapparaten gebruiken zichtbare lichtapparaten CCD- en CMOS-sensoren, terwijl thermische beeldvorming gekoelde en ongekoelde sensoren gebruikt. Het belangrijkste verschil is dat zichtbare licht CCD/CMOS-sensoren lichtgolven in de zichtbare lichtband waarnemen, terwijl thermische beeldvormingssensoren thermische stralingslichtgolven in het infraroodband waarnemen. Infrarood thermische beeldvormingssensoren zijn onderverdeeld in vele soorten volgens verschillende productieprocessen en verpakkingsmaterialen. Grofweg gesproken zijn infrarood thermische beeldvormingssensoren duurder dan zichtbare licht-CCD's.
