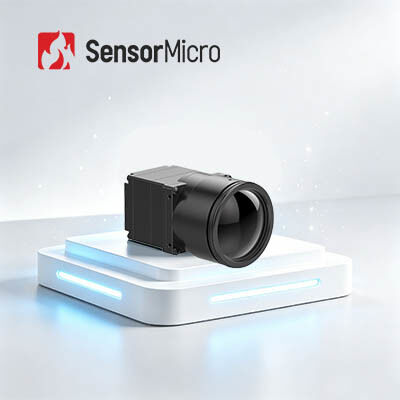

1280×1024 Resolutie 12μm Pixel Pitch Infrarood Camera Core met USB3.0 Extension Board

  • 1280×1024 Resolution 12μm Pixel Pitch Infrared Camera Core with USB3.0 Extension Board
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer MUNT1212
Min. bestelaantal 1 STUK
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280×1024 Stroomverbruik 1.0W
Spectraal bereik 8~14μm Pixelhoogte 12μm
Uitbreidingsbord USB3.0 Framesnelheid 30 Hz
Markeren

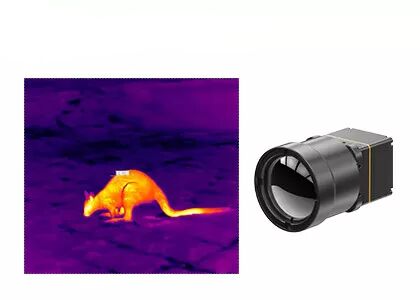

25mm Kern van de Lens de Infrarode Camera

,

12uM infrarode Camerakern

,

De Thermische Kern van de het wildobservatie LWIR
Laat een bericht achter
Productomschrijving
1280×1024 12μm infraroodcamerakern met 35/50/100 mm lens
Productoverzicht

De COIN1212 infraroodcamerakern is ontworpen voor veeleisende industriële en continue bedrijfsomgevingen en beschikt over een robuuste 1280×1024 12μm infrarooddetector op waferniveau en zeer stabiele signaalverwerkingscircuits. Geoptimaliseerde professionele beeldalgoritmen zorgen voor een consistente en heldere warmtebeelduitvoer in complexe werkomstandigheden, terwijl snelle en nauwkeurige hotspotdetectie de bewaking van de operationele veiligheid garandeert. Met veelzijdige interfacecompatibiliteit en volledige optische lensaanpasbaarheid levert de sterk geïntegreerde module een stabiele werking op de lange termijn en dient als een betrouwbare kerncomponent voor industriële productie-inspectie, monitoring van belangrijke infrastructuuractiviteiten en intelligente industriële perceptiesystemen.

Belangrijkste kenmerken
High-Definition beeldvorming, nauwkeurige detectie
  • De 1280×1024/12μm megapixelresolutie maakt een breed gezichtsveld en HD-beeldvorming over grote afstanden mogelijk
  • Legt fijne doeldetails duidelijk vast tijdens observatie op korte afstand
Volledig uitgerust en kosteneffectief
  • Gebouwd met een toonaangevende infrarooddetector op waferniveau
  • Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldhelderheid en visuele kwaliteit te verbeteren
Snelle integratie, versnelde ontwikkeling
  • Ondersteunt meerdere beelduitvoerinterfaces, waaronder DVP en BT.1120
  • Voert RAW/YUV-beeldgegevens uit via seriële poortcontrole
Productspecificaties
Model MUNT1212
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 1280×1024
Pixelgrootte 12μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤40mK/F1.0/25℃
Beeldverwerking
Digitale framesnelheid 30 Hz
Opstarttijd 6s
Analoge video /
Digitale video RAW/YUV422
Afbeeldingsalgoritme Niet-uniformiteitscorrectie (NUC)
3D-ruisonderdrukking (3DNR)
2D-ruisonderdrukking (DNS)
Compressie van dynamisch bereik (DRC)
Randverbetering (EE)
Beeldweergave 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
ICC-software Modulebediening en videoweergave
Elektrisch
Standaard externe interface 50-pins: DF40C-50DP-0,4V (51), (HRS, mannelijk)
Uitbreidingsbord USB3.0
Communicatie-interface TTL-232
Digitale video-interface DVP16/BT.1120/MIPI
Voedingsspanning 4,5~5,5V
Typisch stroomverbruik 1,0 W
Mechanisch
Naakte kerngrootte (mm) 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm
35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Naakt kerngewicht (g) 14 mm/19 mm/25 mm: 19,7 ± 1 g
35 mm/50 mm/100 m: 32,5 ± 1 g
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trillingen 5,35 gram, willekeurige trillingen, 3 assen
Invloed Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering ROHS2.0/BEREIK
Optische lens
Optische lens Vaste focus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Beschermingsniveau IP67 (voorlens)
Industriële toepassingen

De COIN1212 warmtebeeldmodule wordt toegepast op het gebied van monitoring van belangrijke infrastructuur, hoogwaardige productie, industriële inspectie, wetenschappelijk onderzoek enz.

Onze productlijn
  • Hoge gevoeligheid en uitstekende prestaties
  • Toonaangevende technologie in de infraroodindustrie
  • Diverse infrarooddetectoren beschikbaar - Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgrootte
  • Volumeproductie om snelle levering te garanderen - Drie productielijnen met een jaarlijkse productiecapaciteit van maximaal miljoenen detectoren
Veelgestelde vragen
1. Waarom presteren infraroodwarmtebeeldcamera's 's nachts beter?
Infraroodthermische camera's presteren doorgaans beter 's nachts, maar dit is onafhankelijk van de helderheid en duisternis van de omgeving. Omdat de omgevingstemperatuur 's nachts veel lager is dan overdag, kunnen warmtebeeldsensoren warme gebieden met een hoog contrast weergeven.
2. Framesnelheid van thermische beeldvorming
De framesnelheid van een infraroodwarmtebeeldcamera vertegenwoordigt de fotografische tijdsdichtheid van de video van de warmtebeeldcamera, die kan worden gebruikt om de snelheid van fotografie met een warmtebeeldcamera aan te geven. Het concept van de framesnelheid van een infraroodwarmtebeeldcamera is het aantal afbeeldingen dat per tijdseenheid kan worden weergegeven tijdens het videoproces. Het aantal uitgevoerde afbeeldingen vertegenwoordigt alleen de uitvoertijdsdichtheid. 30 Hz vertegenwoordigt bijvoorbeeld de uitvoer van 30 beelden per seconde en 60 Hz vertegenwoordigt de uitvoer van 60 beelden per seconde. Hoewel het totale aantal uitgevoerde beelden in één seconde verschillend is, betekent dit niet dat bewegende objecten (zoals rijdende auto's) die niet bij 30 Hz kunnen worden vastgelegd, wel bij 60 Hz kunnen worden vastgelegd.
