LWIR Uncooled Thermal Camera Core met 1280x1024 resolutie en 12μm Pixel Pitch voor High-Definition Imaging
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | MUNT1212 |
| Min. bestelaantal | 1 STUK |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024 | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Stroomverbruik | 1.0W | Framesnelheid | 30 Hz |
| Spectraal bereik | 8~14μm | Pixelhoogte | 12μm |
| Markeren | De Ongekoelde Thermische Module 12uM van LWIR,De Camerakern van de nachtvisie LWIR,640x512 ontruim Thermische Camerakern |
||
Productomschrijving

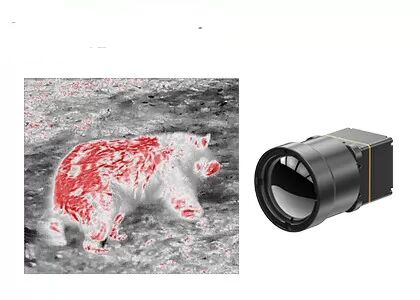

LWIR Ongekoelde thermische camerakern 1280x1024 12μm voor persoonlijk nachtzicht
Productoverzicht
De COIN1212 infraroodcamerakern is een op maat gemaakte hoogwaardige warmtebeeldoplossing voor meerdere belangrijke industriële scenario's. Het 1280×1024 high-definition 12μm detectiesysteem op waferniveau maakt monitoring over lange afstanden en fijne detectie over korte afstanden mogelijk, wat perfect aansluit bij de precisie-eisen van industriële kwaliteitsinspectie en onderzoek naar infrastructuurveiligheid.
Uitgerust met volledige communicatieprotocollen en video-uitvoermodi, kan het snel worden geïntegreerd in intelligente transportsystemen en experimentele apparatuur voor wetenschappelijk onderzoek, waardoor stabiele, efficiënte en uiterst nauwkeurige thermische beeldondersteuning wordt geboden voor verschillende hoogwaardige scenariotoepassingen.
Belangrijkste kenmerken
- High-Definition beeldvorming, nauwkeurige detectie:De resolutie van 1280×1024/12μm megapixels maakt een breed gezichtsveld en HD-beeldvorming over grote afstanden mogelijk. Legt fijne doeldetails duidelijk vast tijdens observatie op korte afstand.
- Volledig uitgerust en kosteneffectief:Gebouwd met een toonaangevende infrarooddetector op waferniveau. Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldhelderheid en visuele kwaliteit te verbeteren.
- Snelle integratie, versnelde ontwikkeling:Ondersteunt meerdere beelduitvoerinterfaces, waaronder DVP en BT.1120. Voert RAW/YUV-beeldgegevens uit via seriële poortbediening.
Productspecificaties
| Model | MUNT1212 |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Oplossing | 1280×1024 |
| Pixelgrootte | 12μm |
| Spectrale reactie | 8μm ~ 14μm |
| Typisch NETD | ≤40mK/F1.0/25℃ |
| Beeldverwerking | |
| Digitale framesnelheid | 30 Hz |
| Opstarttijd | 6s |
| Analoge video | / |
| Digitale video | RAW/YUV422 |
| Afbeeldingsalgoritme | Niet-uniformiteitscorrectie (NUC) 3D-ruisonderdrukking (3DNR) 2D-ruisonderdrukking (DNS) Compressie van dynamisch bereik (DRC) Randverbetering (EE) |
| Beeldweergave | 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| ICC-software | Modulebediening en videoweergave |
| Elektrisch | |
| Standaard externe interface | 50-pins: DF40C-50DP-0,4V (51), (HRS, mannelijk) |
| Uitbreidingsbord | USB3.0 |
| Communicatie-interface | TTL-232 |
| Digitale video-interface | DVP16/BT.1120/MIPI |
| Voedingsspanning | 4,5~5,5V |
| Typisch stroomverbruik | 1,0 W |
| Mechanisch | |
| Naakte kerngrootte (mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm |
| Naakt kerngewicht (g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5 ± 1 g |
| Aanpassingsvermogen aan het milieu | |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Opslagtemperatuur | -45℃~+85℃ |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trillingen | 5,35 gram, willekeurige trillingen, 3 assen |
| Invloed | Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer |
| Certificering | ROHS2.0/BEREIK |
| Optische lens | |
| Optische lens | Vaste focus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm |
| Beschermingsniveau | IP67 (voorlens) |
Industriële toepassingen
De COIN1212 warmtebeeldmodule wordt toegepast op het gebied van monitoring van belangrijke infrastructuur, hoogwaardige productie, industriële inspectie, wetenschappelijk onderzoek en meer.
Over ons
SensorMicro richt zich op infrarood-warmtebeeldtechnologie en is gespecialiseerd in het leveren van een uitgebreid portfolio van kernproducten, waaronder hoogwaardige gekoelde en ongekoelde infrarooddetectoren, thermische modules en infraroodkernen. Deze producten dienen als de "ogen" van thermische waarneming, waardoor een breed scala aan industrieën betrouwbare en efficiënte infraroodoplossingen krijgt.
Veelgestelde vragen
1. Infrarood thermische module-interface * HDMI
HDMI is de afkorting van High Definition Multimedia Interface. Het wordt gebruikt ter vervanging van de oudere AV-transmissie-interface voor analoge signalen, zoals RCA. HDMI is de meest gebruikte digitale audio- en video-interface op het gebied van consumentenelektronica met infraroodwarmtebeeldvorming en wordt ook veel gebruikt door verschillende infraroodcameramoduleproducten.
Er zijn veel versies van de HDMI-interface:
- HDMI-standaardinterface:namelijk HDMI A-type interface, met een breedte van 14 mm, en wordt gebruikt voor HD TV, desktopcomputer, projector en andere apparatuur
- HDMI-mini-interface:namelijk HDMI C-type interface, met een breedte van 10,5 mm, en wordt gebruikt voor MP4, tabletcomputers, camera's en andere apparaten
- HDMI-micro-interface:namelijk de HDMI D-type interface, met een breedte van 6 mm breed, en deze wordt gebruikt voor smartphones, tablets en andere apparaten.
Momenteel maakt de door SensorMicro ontwikkelde infrarood-thermische module gebruik van de HDMI-standaardinterface.
