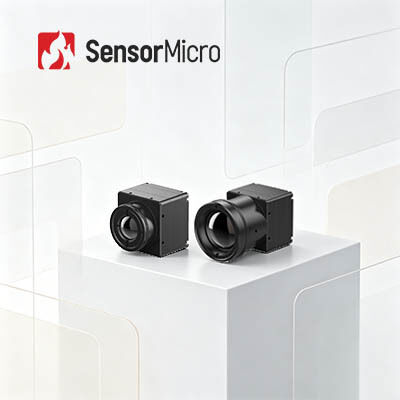

Multifunctionele LWIR-thermische beeldvormingsmodule met 384x288 resolutie en 17μm pixelpitch voor superieure NETD ≤30mK-prestaties
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | MUNT417G3 |
| Min. bestelaantal | 1 STUK |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Pixelhoogte | 17μm | Oplossing | 384x288 |
|---|---|---|---|
| Stroomverbruik | 0.65W | Spectraal bereik | 8~14μm |
| NETD | ≤ 30mK | Framesnelheid | 25/30/50Hz |
| Markeren | De multifunctionele Thermische Module van LWIR,12uM de Detectors Thermische Module van IRL,De Thermische Weergavemodule 640x512 van LWIR |
||
Productomschrijving
Multifunktioneel LWIR-warmtebeeldmodule met 384x288 17μm IR-detector
Productoverzicht

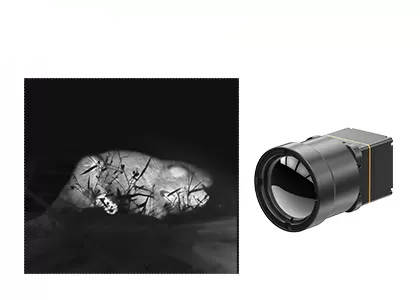

COIN417G3 is een kosteneffectieve 384×288/17μm wafer-level infraroodcamera kern met NETD≤30mK. Het ondersteunt USB2.0/DVP/LVDS/BT.656 multi-interface output en aanpasbare lens matching.ontworpen voor integratie in ingebouwde apparaten met een laag vermogen, het bedient industriële zicht, beveiliging, brandbestrijding en ADAS-zichtsystemen met een gemakkelijke secundaire ontwikkeling.
Met behulp van exclusieve beeldverwerkingsalgoritmen produceert de COIN417G3 infraroodcamera kern scherpere thermische contouren met minder lawaai bij subtiele temperatuurverschillen.Met uitgebreide interface compatibiliteit en flexibele lens uitbreidingsmogelijkheid, kan het op vele gebieden worden gebruikt.
Hoofdkenmerken
- Uitgebreide functionaliteit, kosteneffectief ontwerp
• Ontwikkeld met behulp van een kosteneffectieve verpakkingsdetector op waferniveau
• Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren - Uitstekende prestaties, superieure beeldvorming
• Hoge gevoeligheid met een typische NETD≤30mK
• De volgende generatie beeldalgoritmen leveren helderere en scherpere thermische beelden - Flexibele uitbreiding, snelle integratie
• Meerdere optische lensopties beschikbaar voor verschillende toepassingsscenario's
• Ondersteunt USB2.0/DVP/LVDS/BT.656 beelduitvoerinterfaces
• Uitvoer RAW/YUV beeldgegevens met seriepoortcontrole
Productspecificaties
| Model | COIN417G3 |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Resolutie | 384 × 288 |
| Pixelgrootte | 17 μm |
| Spectrumrespons | 8 μm ~ 14 μm |
| Typische NETD | ≤ 30mK/F1.0/25°C |
| Beeldverwerking | |
| Digitale beeldsnelheid | 25/30/50Hz |
| Starttijd | 6s |
| Analoog video | PAL/NTSC |
| Digitale video | RAW/YUV422 |
| Afbeeldingsalgoritme | Correctie voor niet-eenvormigheid (NUC) 3D geluidsreductie (3DNR) 2D-geluidsonderdrukking (DNS) Dynamische bereikcompressie (DRC) Kanteverbetering (EE) |
| Afbeeldingsweergave | 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| ICC-software | Controlemodule en videodisplay |
| Elektrische apparatuur | |
| Standaard externe interface | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Man) |
| Uitbreidingsbord | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Communicatie-interface | TTL-232/USB2.0 |
| Digitale video-interface | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Voedingsspanning | 4.5 tot en met 5,5 V |
| Typisch energieverbruik | 0.65W |
| Mechanische apparatuur | |
| Grootte van de holle kern ((mm) | 25.4mm × 25.4mm × 16.5mm |
| Naakt kerngewicht ((g) | 16.6±1 |
| Aanpassingsvermogen aan het milieu | |
| Werktemperatuur | -40°C~+70°C |
| Bergingstemperatuur | -45°C~+85°C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | Willekeurige trillingen, 5,35 gram, 3-as. |
| Gevolgen | Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer |
| Certificering | RoHS2.0/REACH |
| Optische lens | |
| Optische lens | Fixed Focus Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Beschermingsniveau | IP67 ((Voorlens) |
Industriële toepassingen
De COIN417G3 thermische beeldvorming module wordt toegepast op het gebied van industriële visie, bewaking van de veiligheid, brandbestrijding en redding, buiten, machinevisie, ADAS enz.
Onze voordelen
- Volledige documentatie:Producthandleidingen, installatiegids en selectieverwijzingen.
- Ontwikkelings- en testhulp:Geïntegreerd testen van monsters, evaluatie van prestaties en verificatie van parameters makkelijk gemaakt.
- Geavanceerde ontwikkelaar toolkit:SDK's, API's, algoritmen en debugging tools voor diepe integratie.
- Technische ondersteuning op afstand:24/7 ondersteuning - snelle reactie en tijdige oplossing voor kritieke problemen.
- Garantie:Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Vaak gestelde vragen
Voordelen van optische gasbeeldvorming
- Tijdbesparend en efficiënt:ondersteuning voor grootschalige real-time detectie, snelle locatie van lekken, geen onderbreking van de productie
- Opvang op lange afstand:weg van gevaarlijke en complexe gebieden, niet-contact-niet-destructieve tests, zonder aanvullende stralingsbron
- Makkelijk te analyseren:intuïtieve beeldvorming, onmiddellijke opslag, handige analyse
- Multifunctioneel onderzoek:een verscheidenheid aan gassen kan worden gedetecteerd, met een uitstekende afstandsmeting van de temperatuur
