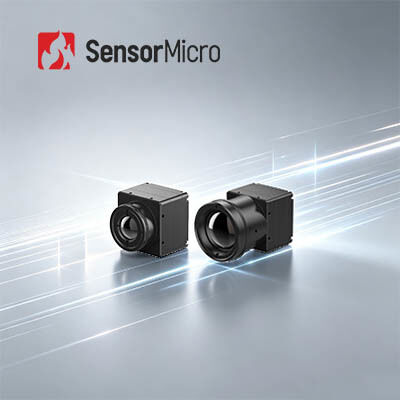

LWIR-infraroodthermische module met resolutie 384x288 Energieverbruik 0,65 W en beeldsnelheid 25Hz/30Hz voor machinevisie

  • LWIR Infrared Thermal Module with 384x288 Resolution 0.65W Power Consumption and 25Hz/30Hz Frame Rate for Machine Vision
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer MUNT417G3
Min. bestelaantal 1 STUK
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 384x288 Stroomverbruik 0.65W
Spectraal bereik 8~14μm Pixelhoogte 17μm
NETD ≤30mK/F1.0/25℃ Framesnelheid 25/30/50Hz
Markeren

De Infrarode Thermische Module van LWIR

,

640x512 infrarode Thermische Module

,

UAV Nuttige ladingslwir Thermische Module
Laat een bericht achter
Productomschrijving
LWIR Infrarood thermische module 384x288 25Hz/30Hz voor Machine Vision
Productoverzicht

COIN417G3 integreert een 384×288/17μm ongekoelde infrarooddetector met typische NETD ≤30mK. Deze thermische module heeft een compact ontwerp, een lichtgewicht structuur en een stroomverbruik van slechts 0,65 W. Verbeterde beeldalgoritmen zorgen voor uitzonderlijk vloeiende thermische beeldvorming.

De COIN417G3 infraroodcamerakern op waferniveau is op maat gemaakt voor diverse randvisiescenario's en biedt betrouwbare nachtelijke thermische detectie voor veiligheidsbewaking en grensobservatie buitenshuis. Voor industriële en machine vision-workflows ondersteunt de high-fidelity RAW-gegevensuitvoer AI thermische defectidentificatie. Voor ADAS- en AIoT-apparaten voor consumenten verlengt het ultralage energieverbruik de stand-bylevensduur van de apparatuur. Rijke uitbreidingsinterfaces maken naadloze integratie met alle gangbare ingebedde vision-terminals mogelijk.

Belangrijkste kenmerken
  • Uitgebreide functionaliteit, kosteneffectief ontwerp
    • Ontwikkeld met behulp van een hoogwaardige verpakkingsdetector op waferniveau
    • Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren
  • Uitstekende prestaties, superieure beeldvorming
    • Hoge gevoeligheid met typische NETD ≤30mK
    • Beeldalgoritmen van de volgende generatie zorgen voor duidelijkere, scherpere thermische beelden
  • Flexibele uitbreiding, snelle integratie
    • Meerdere optische lensopties beschikbaar voor diverse toepassingsscenario's
    • Ondersteunt USB2.0/DVP/LVDS/BT.656 beelduitvoerinterfaces
    • Voert RAW/YUV-beeldgegevens uit via seriële poortcontrole
Productspecificaties
Model MUNT417G3
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Oplossing 384×288
Pixelgrootte 17μm
Spectrale reactie 8μm ~ 14μm
Typisch NETD ≤30mK/F1.0/25℃
Beeldverwerking
Digitale framesnelheid 25/30/50 Hz
Opstarttijd 6s
Analoge video PAL/NTSC
Digitale video RAW/YUV422
Afbeeldingsalgoritme Niet-uniformiteitscorrectie (NUC)
3D-ruisonderdrukking (3DNR)
2D-ruisonderdrukking (DNS)
Compressie van dynamisch bereik (DRC)
Randverbetering (EE)
Beeldweergave 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
ICC-software Modulebediening en videoweergave
Elektrisch
Standaard externe interface 50-pins: DF40C-50DP-0,4V (51), (HRS, mannelijk)
Uitbreidingsbord USB3.0/USB2.0/VPC/USB2.0&VPC
Communicatie-interface TTL-232/USB2.0
Digitale video-interface DVP8/DVP16/USB2.0/BT.656/LVDS
Voedingsspanning 4,5~5,5V
Typisch stroomverbruik 0,65 W
Mechanisch
Naakte kerngrootte (mm) 25,4 mm × 25,4 mm × 16,5 mm
Naakt kerngewicht (g) 16,6±1
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trillingen Willekeurige trillingen, 5,35 gram, 3 assen
Invloed Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering ROHS2.0/BEREIK
Optische lens
Optische lens Vaste focus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Beschermingsniveau IP67 (voorlens)
Industriële toepassingen

De COIN417G3 warmtebeeldmodule wordt toegepast in Industrial Vision, Security Monitoring, Firefighting & Rescue, Outdoors, Machine Vision, ADAS en aanverwante gebieden.

Onze serviceaanpak
Voorverkoop
  • Vereistenanalyse
  • Scenariobeoordeling
  • Productselectie
  • Aangepaste oplossingen
Inzet
  • Snelle levering
  • Systeemintegratie en testen
  • Technische opleiding
  • Toepassingsbegeleiding
After-sales
  • Diagnose op afstand
  • Garantieservice
  • Firmware-upgrades
Veelgestelde vragen
Voordelen van T2SL gekoelde infrarooddetector

Type II-superrooster wordt voornamelijk gebruikt bij de fabricage van hoogwaardige infrarood-focal plane imaging-arrays. Gebaseerd op Type II superroostermaterialen, bieden de gekoelde infrarood-brandpuntsvlakdetectorproducten talrijke voordelen met brede marktvooruitzichten op verschillende gebieden:

  • Hoge kwantumefficiëntie, hoge framesnelheid, hoge gevoeligheid
  • Sterke penetratie, sterke anti-interferentie
  • Werking onder alle weersomstandigheden
  • Bredere responsband en hogere bedrijfstemperatuur
  • Kleine donkere stroom, hoge detectie-efficiëntie van lange golf/dubbele kleur
  • Hoge detectiesnelheid, betere uniformiteit, beter geschikt voor array-apparaten met een groot oppervlak
