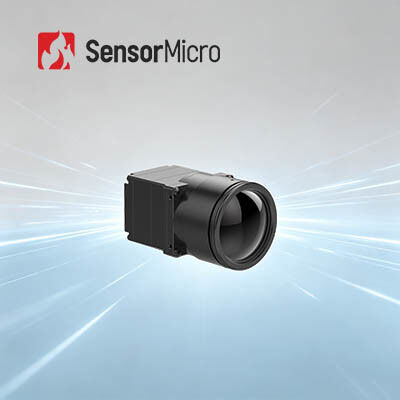

HD 1280x1024 Resolutie 12μm Pixel Pitch 30Hz Frame Rate LWIR Thermal Imaging Module met ongekoelde infrarood detector
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | MUNT1212 |
| Min. bestelaantal | 1 STUK |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024 | Framesnelheid | 30 Hz |
|---|---|---|---|
| Stroomverbruik | 1.0W | Pixelhoogte | 12μm |
| Spectraal bereik | 8~14μm | Communicatie-interface | TTL-232 |
| Markeren | 640x512 resolutie Thermische Module,Gekoelde Infrarode Detectorlwir Module,ADAS koelde Infrarode Detectormodule |
||
Productomschrijving

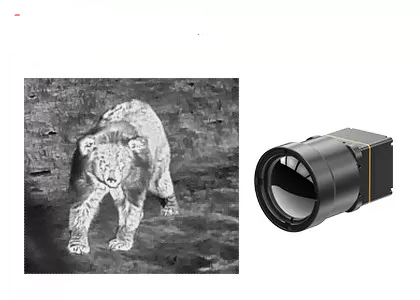

HD LWIR-warmtebeeldmodule met 1280x1024/12μm ongekoelde infrarooddetector
Productoverzicht
De COIN1212 infraroodcamerakern maakt gebruik van een krachtige 1280×1024 12μm megapixel infrarooddetector op waferniveau, gecombineerd met hoogwaardige signaalverwerkingscircuits en professionele beeldalgoritmen. Het ondersteunt mainstream seriële protocollen, meerdere video-uitgangsinterfaces en diverse optische lensconfiguraties en levert snelle hotspotdetectie en ultraheldere thermische beeldvorming. Deze alles-in-één warmtebeeldkern is geoptimaliseerd voor vereenvoudigde secundaire ontwikkeling en is ideaal voor hoogwaardige scenario's, waaronder monitoring van belangrijke infrastructuur, geavanceerde productie, intelligent transport en professioneel wetenschappelijk onderzoek.
Belangrijkste kenmerken
High-Definition beeldvorming, nauwkeurige detectie
- De 1280×1024/12μm megapixelresolutie maakt een breed gezichtsveld en HD-beeldvorming over grote afstanden mogelijk
- Legt fijne doeldetails duidelijk vast tijdens observatie op korte afstand
Volledig uitgerust en kosteneffectief
- Gebouwd met een toonaangevende infrarooddetector op waferniveau
- Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldhelderheid en visuele kwaliteit te verbeteren
Snelle integratie, versnelde ontwikkeling
- Ondersteunt meerdere beelduitvoerinterfaces, waaronder DVP en BT.1120
- Voert RAW/YUV-beeldgegevens uit via seriële poortcontrole
Productspecificaties
| Model | MUNT1212 |
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Oplossing | 1280×1024 |
| Pixelgrootte | 12μm |
| Spectrale reactie | 8μm ~ 14μm |
| Typisch NETD | ≤40mK/F1.0/25℃ |
| Beeldverwerking | |
| Digitale framesnelheid | 30 Hz |
| Opstarttijd | 6s |
| Analoge video | / |
| Digitale video | RAW/YUV422 |
| Afbeeldingsalgoritme | Niet-uniformiteitscorrectie (NUC) 3D-ruisonderdrukking (3DNR) 2D-ruisonderdrukking (DNS) Compressie van dynamisch bereik (DRC) Randverbetering (EE) |
| Beeldweergave | 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| ICC-software | Modulebediening en videoweergave |
| Elektrisch | |
| Standaard externe interface | 50-pins: DF40C-50DP-0,4V (51), (HRS, mannelijk) |
| Uitbreidingsbord | USB3.0 |
| Communicatie-interface | TTL-232 |
| Digitale video-interface | DVP16/BT.1120/MIPI |
| Voedingsspanning | 4,5~5,5V |
| Typisch stroomverbruik | 1,0 W |
| Mechanisch | |
| Naakte kerngrootte (mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm |
| Naakt kerngewicht (g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5 ± 1 g |
| Aanpassingsvermogen aan het milieu | |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Opslagtemperatuur | -45℃~+85℃ |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trillingen | 5,35 gram, willekeurige trillingen, 3 assen |
| Invloed | Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer |
| Certificering | ROHS2.0/BEREIK |
| Optische lens | |
| Optische lens | Vaste focus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm |
| Beschermingsniveau | IP67 (voorlens) |
Industriële toepassingen
De COIN1212 warmtebeeldmodule wordt toegepast op het gebied van monitoring van belangrijke infrastructuur, hoogwaardige productie, industriële inspectie, wetenschappelijk onderzoek enz.
Onze kernsterkten
Stabiel aanbod
Met een stabiele en betrouwbare toeleveringsketen in ons volledige ecosysteem kunnen we snel reageren op de marktvraag.
Duurzame innovatie
Met expertise op het gebied van detectorproductie en ervaring in het ondersteunen van systeemintegratie krijgen we diepgaand inzicht in prestatie-eisen, optimaliseren we voortdurend ontwerpen en creëren we een positieve cyclus: producttoepassing → technische feedback → productupgrade.
Kostenvoordeel
Door de gehele productieketen te beheren en gebruik te maken van efficiënte, grootschalige productie, kunnen we concurrerende prijzen bieden voor een breed scala aan toepassingen.
Veelgestelde vragen
1. Toepassing van LWIR, MWIR/LWIR Duel-color gekoelde infrarooddetector
In de infrarood-warmtebeeldtechnologie dringen langegolf-thermische detectoren sterk door in stoffige atmosferen en worden ze niet gestoord door zonlichteffecten en lichtreflecties. Uitstekende beeldkwaliteit kan worden verkregen in verschillende complexe omgevingen, zoals voertuigritten in de stoffige atmosfeer, schepen die met reflecterend licht over het water varen en vliegtuigen door de wolken vliegen.
De tweekleurige gekoelde infrarooddetector combineert de voordelen van middengolf- en langegolfdetectie in één gekoelde infrarooddetector, die tegelijkertijd hoogwaardige beeldvorming kan uitvoeren in de duelgolfbanden, waardoor het aantal valse alarmen aanzienlijk wordt verminderd. Het kan worden gebruikt voor de detectie van complexe achtergronden en het monitoren van snel bewegende doelen.
