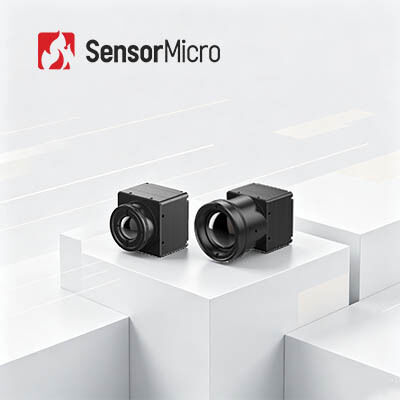

LWIR Uncooled Thermal Imaging Module met 384x288 resolutie en 17μm pixel pitch voor een laag stroomverbruik van 0,65W
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | MUNT417G3 |
| Min. bestelaantal | 1 STUK |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 384x288 | Stroomverbruik | 0.65W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelhoogte | 17μm |
| NETD | ≤30mK/F1.0/25℃ | Framesnelheid | 25/30/50Hz |
| Markeren | Thermische Camerakern 25.4mm×25.4mm×35mm,Openluchtlwir-Camerakern,640x512 Kern van de detector de Thermische Camera |
||
Productomschrijving
LWIR Ongekoelde 384x288 17μm warmtebeeldmodule voor beveiligingsmonitoring
Productoverzicht
De COIN417G3 infraroodcamerakern is ontworpen voor de ontwikkeling van ingebedde infraroodsystemen en maakt gebruik van geavanceerde detectorverpakkingstechnologie op waferniveau om de totale modulekosten te verlagen en tegelijkertijd de thermische prestaties van het hoogste niveau te behouden. De verbeterde beeldalgoritmen van de volgende generatie elimineren thermische beeldvervaging en nevenbeelden, waardoor een stabiele frame-uitvoer wordt gegarandeerd in lage temperaturen en donkere omgevingen. Compatibel met vier reguliere digitale video-interfaces en dubbele RAW/YUV-gegevensuitvoermodi, vereenvoudigt het hardwaredocking voor ingebedde AIoT-apparaten en autonome ADAS-visiesystemen.
Belangrijkste kenmerken
- Uitgebreide functionaliteit, kosteneffectief ontwerp
- Ontwikkeld met behulp van een hoogwaardige verpakkingsdetector op waferniveau
- Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren
- Uitstekende prestaties, superieure beeldvorming
- Hoge gevoeligheid met een typische NETD≤30mK
- Beeldalgoritmen van de volgende generatie zorgen voor duidelijkere, scherpere thermische beelden
- Flexibele uitbreiding, snelle integratie
- Meerdere optische lensopties beschikbaar voor diverse toepassingsscenario's
- Ondersteunt USB2.0/DVP/LVDS/BT.656 beelduitvoerinterfaces
- Voert RAW/YUV-beeldgegevens uit via seriële poortcontrole
Productspecificaties
| Model | MUNT417G3 |
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Oplossing | 384×288 |
| Pixelgrootte | 17μm |
| Spectrale reactie | 8μm ~ 14μm |
| Typisch NETD | ≤30mK/F1.0/25℃ |
| Beeldverwerking | |
| Digitale framesnelheid | 25/30/50 Hz |
| Opstarttijd | 6s |
| Analoge video | PAL/NTSC |
| Digitale video | RAW/YUV422 |
| Afbeeldingsalgoritme | Niet-uniformiteitscorrectie (NUC) 3D-ruisonderdrukking (3DNR) 2D-ruisonderdrukking (DNS) Compressie van dynamisch bereik (DRC) Randverbetering (EE) |
| Beeldweergave | 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| ICC-software | Modulebediening en videoweergave |
| Elektrisch | |
| Standaard externe interface | 50-pins: DF40C-50DP-0,4V (51), (HRS, mannelijk) |
| Uitbreidingsbord | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Communicatie-interface | TTL-232/USB2.0 |
| Digitale video-interface | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Voedingsspanning | 4,5~5,5V |
| Typisch stroomverbruik | 0,65 W |
| Mechanisch | |
| Naakte kerngrootte (mm) | 25,4 mm × 25,4 mm × 16,5 mm |
| Naakt kerngewicht (g) | 16,6±1 |
| Aanpassingsvermogen aan het milieu | |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Opslagtemperatuur | -45℃~+85℃ |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trillingen | Willekeurige trillingen, 5,35 gram, 3 assen |
| Invloed | Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer |
| Certificering | ROHS2.0/BEREIK |
| Optische lens | |
| Optische lens | Vaste focus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Beschermingsniveau | IP67 (voorlens) |
Industriële toepassingen
De COIN417G3 warmtebeeldmodule wordt toegepast op het gebied van Industrial Vision, Security Monitoring, Brandbestrijding & redding, Outdoors, Machine Vision, ADAS etc.
Gestandaardiseerde dienstverlening
- Volledige documentatie:Producthandleidingen, installatiehandleidingen en selectiereferenties. Ga aan de slag zonder giswerk.
- Hulp bij ontwikkeling en testen:Voorbeeldgeïntegreerd testen, prestatie-evaluatie en parameterverificatie eenvoudig gemaakt.
- Geavanceerde ontwikkelaarstoolkit:SDK's, API's, algoritmen en foutopsporingstools voor diepgaande integratie.
- Technische ondersteuning op afstand:24/7 ondersteuning: snelle reactie en tijdige oplossing voor kritieke problemen.
- Garantie:Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Veelgestelde vragen
Thermische beeldvorming voor observatie van dieren
Nu klimaatverandering en vernietiging van habitats steeds meer publieke zorgen worden, is het belangrijk om het publiek voor te lichten over het belang van het behoud van wilde dieren en de rol van menselijke interactie in deze habitats.
Er zijn echter bepaalde problemen bij het observeren van dieren vanwege een aantal factoren. Bepaalde dieren zijn bijvoorbeeld 's nachts actiever, bij onvoldoende licht of verborgen in de diepten van de jungle zijn ze moeilijk te vinden; sommige dieren zijn extreem agressief of vol gevaar en zijn niet geschikt voor nauwkeurige observatie.
Thermische beeldtechnologie heeft het vermogen om warmte (dat wil zeggen thermische energie) effectief te vertalen in zichtbaar licht om de omgeving te analyseren. Met behulp van infraroodbeelden kunnen dieren zelfs bij slecht zicht en totale duisternis worden gevolgd.
