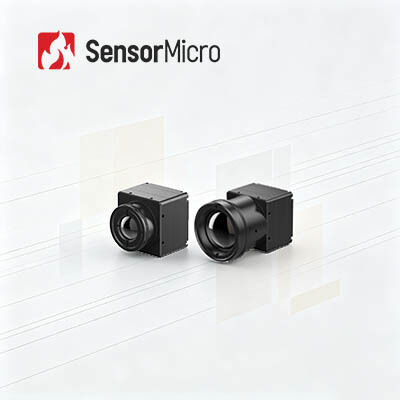

LWIR Uncooled Thermal Imaging Module met 384x288 Resolutie 17μm Pixel Pitch en 25mm Lens
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | MUNT417G3 |
| Min. bestelaantal | 1 STUK |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 384x288 | Stroomverbruik | 0.65W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 17μm |
| NETD | ≤30mK/F1.0/25℃ | Framesnelheid | 25/30/50Hz |
| Markeren | Thermische Cameramodule 12uM,Thermische de Cameramodule van 640x512 LWIR,Compacte LWIR-Camerakern |
||
Productomschrijving
LWIR Onverkoelde 384x288 17μm Thermal Imaging Module met 25mm Lens
Productoverzicht
De COIN417G3 thermische camera-kern is uitgerust met een 384×288 17μm infrarood detector op waferniveau en beschikt over NETD≤30mK ultra-hoge thermische gevoeligheid en geoptimaliseerde beeldvormingsalgoritmes.met een uitgang van meervoudig formaat en een ontwerp met een laag stroomverbruikDeze infraroodcamera ondersteunt flexibele lensmatching en handige secundaire integratie.industriële ADAS-perifere systemen voor machine vision en voertuigen.
Hoofdkenmerken
- Uitgebreide functionaliteit, kosteneffectief ontwerp- Ontwikkeld met behulp van een kosteneffectieve verpakkingsdetector op waferniveau met geïntegreerde geavanceerde beeldverwerkingsalgoritmen om de beeldkwaliteit te verbeteren
- Uitstekende prestaties, superieure beeldvorming- Hoge gevoeligheid met typische NETD≤30mK en beeldalgoritmen van de volgende generatie die duidelijker, scherpere thermische beelden leveren
- Flexibele uitbreiding, snelle integratie- Meerdere optische lensopties beschikbaar voor verschillende toepassingsscenario's met ondersteuning voor USB2.0/DVP/LVDS/BT.656 beelduitgangsinterfaces en RAW/YUV beeldgegevensuitgang met seriepoortcontrole
Productspecificaties
| Model | COIN417G3 |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Resolutie | 384 × 288 |
| Pixelgrootte | 17 μm |
| Spectrumrespons | 8 μm ~ 14 μm |
| Typische NETD | ≤ 30mK/F1.0/25°C |
| Beeldverwerking | |
| Digitale beeldsnelheid | 25/30/50Hz |
| Starttijd | 6s |
| Analoog video | PAL/NTSC |
| Digitale video | RAW/YUV422 |
| Afbeeldingsalgoritme | Correctie voor niet-eenvormigheid (NUC) 3D geluidsreductie (3DNR) 2D-geluidsonderdrukking (DNS) Dynamische bereikcompressie (DRC) Kanteverbetering (EE) |
| Afbeeldingsweergave | 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| ICC-software | Controlemodule en videodisplay |
| Elektrische apparatuur | |
| Standaard externe interface | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Man) |
| Uitbreidingsbord | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Communicatie-interface | TTL-232/USB2.0 |
| Digitale video-interface | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Voedingsspanning | 4.5 tot en met 5,5 V |
| Typisch energieverbruik | 0.65W |
| Mechanische apparatuur | |
| Grootte van de holle kern ((mm) | 25.4mm × 25.4mm × 16.5mm |
| Naakt kerngewicht ((g) | 16.6±1 |
| Aanpassingsvermogen aan het milieu | |
| Werktemperatuur | -40°C~+70°C |
| Bergingstemperatuur | -45°C~+85°C |
| Vochtigheid | 5% tot 95%, niet-condenserend |
| Vibratie | Willekeurige trillingen, 5,35 gram, 3-as. |
| Gevolgen | Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer |
| Certificering | RoHS2.0/REACH |
| Optische lens | |
| Optische lens | Fixed Focus Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Beschermingsniveau | IP67 ((Voorlens) |
Industriële toepassingen
De COIN417G3 thermische beeldvorming module wordt toegepast op het gebied van industriële visie, bewaking van de veiligheid, brandbestrijding en redding, buiten, machinevisie, ADAS enz.
Voordelen van het product
- Diverse productportefeuille- Een breed scala aan productformaten, waaronder infrarooddetectoren, camerakoren en modules om aan verschillende integratievereisten te voldoen
- Rijke productvariëteit- Meerdere resoluties, pixelgroottes, golfbanden en combinaties van lensopties bieden meer flexibiliteit voor verschillende toepassingen
- Uitstekende prestaties- Duidelijke afbeeldingen, compacte afmetingen, laag stroomverbruik, hoge gevoeligheid en hoge betrouwbaarheid ontworpen om te presteren onder een breed scala aan milieuproblemen
- Gemakkelijke integratie- Meerdere interfacepsies maken de integratie eenvoudig en maken snelle ontwikkeling over meerdere toepassingsgebieden mogelijk
Vaak gestelde vragen
Kunnen thermische beeldencamera's detecteren door glas?
U zult misschien verbaasd zijn te weten dat thermische beeldvormers vaak niet door glas kunnen detecteren.
Vanuit fysisch oogpunt is het moeilijk om de technische redenen voor dit probleem uit te leggen, maar het principe is heel eenvoudig.maar glas fungeert als een spiegel voor infraroodgolflengten (dat is waarom thermische beeldvorming camera lenzen zijn vaak gemaakt van germanium of zink selenide in plaats van glas).
Als je de thermische camera richt op een raam, zal het scherm het beeld aan de andere kant niet duidelijk tonen, je zult waarschijnlijk een waas zien,en het is waarschijnlijk een wazig weerkaatsing van de lens die je vasthoudt.
Maar dit is niet absoluut, sommige infrarood frequenties kunnen door glas gaan, en bepaalde soorten en configuraties van glas laten verschillende graden infrarood licht door.voorruiten van auto's geven vaak betere resultaten dan standaard huishoudelijk glas.
