Compacte de Camerakern 640x512 12μm van de Ontwerp Ongekoelde LWIR Thermische Weergave

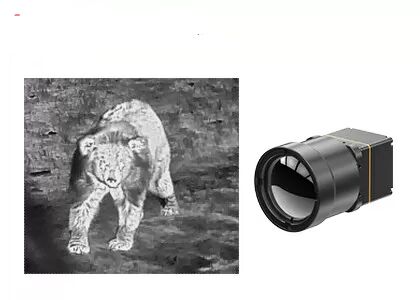

Compact ontwerp Ongekoelde LWIR Thermische Beeldvormingscamera Kern 640x512 12μm

De TWIN612 thermische module is een nieuw product ontwikkeld door SensorMicro. Het integreert een 640×512/12µm keramische verpakking ongekoelde infrarooddetector. Met een typische NETD＜40mk kan de TWIN612 thermische module een helderder, scherper en gedetailleerder beeld presenteren.

Met een temperatuurmeetbereik van -20℃~150℃/0~550℃, een nauwkeurigheid van ±2℃ of ±2% en een beeldsnelheid tot 30Hz, garandeert de thermische module een vloeiend thermisch beeld en nauwkeurige temperatuurmeting.

De TWIN612 thermische module heeft de voordelen van een compact ontwerp, een lichtgewicht structuur en een laag stroomverbruik van slechts 0,8 W. Met verbeterde beeldalgoritmen en temperatuurmeetfunctie presenteert de TWIN612 thermische module stabielere beelden en nauwkeurige temperatuur.

Het keramische verpakkingsproces is vergelijkbaar met metalen verpakkingen, wat een volwassen verpakkingstechnologie voor infrarooddetectoren is. In vergelijking met metalen verpakkingen worden het volume en het gewicht van de verpakte detector aanzienlijk verminderd. Zo kan de TWIN612 thermische module worden toegepast in industrieën die strenge eisen stellen aan afmetingen, gewicht en stroomverbruik.

- Mini formaat: 25,4 mm×25,4 mm×35 mm
- Lichtgewicht: 25 g
- Typische NETD<40mk
- Scherpe, heldere thermische beeldvorming
- Typisch stroomverbruik zo laag als 0,8 W


De TWIN612/R thermische beeldvormingsmodule wordt toegepast op het gebied van thermografie, beveiligingsmonitoring, UAV-payloads, robots, intelligente hardware, ADAS, brandbestrijding en redding


1. Ruimtelijke resolutie

Als een indicator van de helderheid van het thermische beeld, toont het het vermogen om de ruimtelijke vorm van het doelwit op te lossen en wordt het meestal uitgedrukt in mrad (milliradiaan).

Ruimtelijke resolutie is een maatstaf voor het kleinste object dat door de sensor kan worden opgelost, of het grondgebied dat wordt afgebeeld voor het momentane gezichtsveld (IFOV) van de sensor. De IFOV wordt beïnvloed door de grootte van het individuele detectie-element, d en de brandpuntsafstand van de lens, f.
Dat is iFOV = d / f

Voor een gegeven afstand geldt: hoe kleiner de ruimtelijke resolutiewaarde, hoe kleiner het doelwit en hoe rijker de details te zien zijn. Voor een gegeven doelwit geldt: hoe kleiner de ruimtelijke resolutiewaarde, hoe groter het bereik dat het zal worden gedetecteerd.
