3 Kern van de aslwir de Thermische Camera met 8~14μM Spectral Range For Robots
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 | Machtsconsumptie | 0,8 W |
---|---|---|---|
Spectrale Waaier | 8~14μm | Pixelhoogte | 12μm |
NETD | <40mK | Framesnelheid | 25Hz/30Hz |
Hoog licht | 3 Kern van de as de Thermische Camera,14uM spectrale Waaier Thermische Module,De Camerakern van robotslwir |

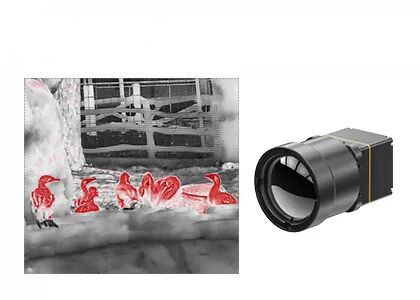

LWIR Ongekoelde 640x512 12μm Thermische Weergavemodule met 25mm Lens voor in openlucht
TWIN612 de thermische module is een nieuw die aankomstproduct door Globale Sensortechnologie wordt ontwikkeld. Het integreert 640×512/12µm ceramische pakket ongekoelde infrarode detector. Met typische NETD<40mk, kon de thermische module van TWIN612 duidelijker, scherper en meer gedetailleerd beeld voorstellen.
Met de waaier van de temperatuurmeting van -20℃~150℃/0~550℃, nauwkeurigheid van ±2℃ of ±2% en framesnelheid tot 30Hz, waarborgt de thermische module vlot thermisch beeld en nauwkeurige temperatuurmeting.
De thermische module van TWIN612 heeft de voordelen van compact ontwerp, lichtgewichtstructuur en machtsconsumptie zo laag zoals 0.8w. Met de verbeterde beeldalgoritmen en functie van de temperatuurmeting, stelt de thermische module van TWIN612 stabielere beelden en nauwkeurige temperatuur voor.
Het ceramische verpakkingsprocédé is gelijkaardig aan metaal verpakking, die een rijpe infrarode detector verpakkingstechnologie is. Vergeleken met metaal verpakking, zullen het volume en het gewicht van de verpakte detector zeer verminderd worden. Aldus, zou de thermische module van TWIN612 op de industrieën kunnen worden toegepast die strenge eisen op grootte, gewichts en machtsconsumptie hebben.
- Mini Size: 25.4mm×25.4mm×35mm
- Lichtgewicht: 25g
- Typische NETD<40mk>
- Scherpe, Duidelijke Thermische Weergave
- Typische Machtsconsumptie zo Laag zoals 0.8W
Model | TWIN612/R |
De Detectorprestaties van IRL | |
Resolutie | 640×512 |
Pixelgrootte | 12μm |
Spectrale Waaier | 8~14μm |
Typische NETD | <40mK |
Beeldverwerking | |
Framesnelheid | 25Hz/30Hz |
Starttijd | 6s |
Analoge Video | PAL/NTSC |
Digitale Video | YUV/BT.656/LVDS/USB2.0 |
Beeldvertoning | 11 in Totaal (Witte Heet/Lava/Ironbow/Aqua/Hot-Ijzer/Medisch/Noordpool/Regenboog 1/Regenboog 2/Roodgloeiende/Zwarte Heet) |
Beeldalgoritme | NUC/3D/2D/DRC/EE |
Elektrospecificaties | |
Standaard Externe Interface | 50pin_HOURS |
Communicatie Interface | RS232/USB2.0 |
Leveringsvoltage | 4~5.5V |
Typische Machtsconsumptie | 0.8W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10℃~50℃ |
De Waaier van de temperatuurmeting | -20℃~150℃, 0℃~550℃ |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±2℃ of ±2% |
SDK | Vensters/Linux; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Afmeting (mm) | 25.4×25.4×35 (zonder Lens) |
Gewicht | 25g (zonder Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40℃~+70℃ |
Opslagtemperatuur | -45℃~+85℃ |
Vochtigheid | non-condensing 5%~95%, |
Trilling | 5.35grms, As 3 |
Schok | Halve Sinusgolf, 40g/11ms, 3 As, Richting 6 |
Optica | |
Facultatieve Lens | Vaste Athermal: 13mm |
De de thermische weergavemodule wordt van TWIN612/R toegepast op het gebied van Thermografie, Veiligheid Controle, UAV Nuttige lading, Robots, Intelligente Hardware, ADAS, Brandbestrijding & Redding
1. DRI-Waaier
Het is een middel om de afstand te meten waarbij een infrarode detector een beeld van specifiek doel kan veroorzaken en in opsporingswaaier, erkenningswaaier, identificatiewaaier kan worden verdeeld.
D (Opsporing): capaciteit om een voorwerp van de achtergrond te onderscheiden
R (Erkenning): capaciteit om de objectklasse (dier, mens, voertuig, boot…) te classificeren
I (Identificatie): capaciteit om het voorwerp in detail te beschrijven (een mens met een hoed, een hert, een Jeep…)
Volgens de criteria van Johnson, wanneer de waarschijnlijkheid van doeldetail zichtbaar bij de DRI-afstand 50% is, is de minimumparen van de aantallijn van het doel 1:3: 6 (of 1:4: 8), en het overeenkomstige minimumaantal pixel is 2:6: 12 (of 2:8: 16).
Veronderstellend dat de doeldiameter H is, is de brandpuntsafstand F, is de pixelgrootte D, en het aantal lijnparen is n, toen de meningsafstand L=H×f/(2n×d)
