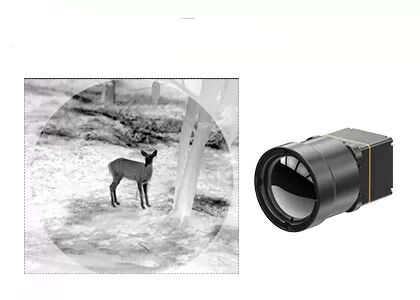

De duidelijke Kern van de Thermische Weergavelwir Camera met 640x512 12μM Infrared Detectors

De Thermische Weergavemodule van LWIR met 640x512 12μM Infrared Detectors For in openlucht

TWIN612 de thermische module is een nieuw die aankomstproduct door Globale Sensortechnologie wordt ontwikkeld. Het integreert 640×512/12µm ceramische pakket ongekoelde infrarode detector. Met typische NETD<40mk, kon de thermische module van TWIN612 duidelijker, scherper en meer gedetailleerd beeld voorstellen.

Met de waaier van de temperatuurmeting van -20℃~150℃/0~550℃, nauwkeurigheid van ±2℃ of ±2% en framesnelheid tot 30Hz, waarborgt de thermische module vlot thermisch beeld en nauwkeurige temperatuurmeting.

De thermische module van TWIN612 heeft de voordelen van compact ontwerp, lichtgewichtstructuur en machtsconsumptie zo laag zoals 0.8w. Met de verbeterde beeldalgoritmen en functie van de temperatuurmeting, stelt de thermische module van TWIN612 stabielere beelden en nauwkeurige temperatuur voor.

Het ceramische verpakkingsprocédé is gelijkaardig aan metaal verpakking, die een rijpe infrarode detector verpakkingstechnologie is. Vergeleken met metaal verpakking, zullen het volume en het gewicht van de verpakte detector zeer verminderd worden. Aldus, zou de thermische module van TWIN612 op de industrieën kunnen worden toegepast die strenge eisen op grootte, gewichts en machtsconsumptie hebben.

- Mini Size: 25.4mm×25.4mm×35mm
- Lichtgewicht: 25g
- Typische NETD<40mk> - Scherpe, Duidelijke Thermische Weergave
- Typische Machtsconsumptie zo Laag zoals 0.8W


De de thermische weergavemodule wordt van TWIN612/R toegepast op het gebied van Thermografie, Veiligheid Controle, UAV Nuttige lading, Robots, Intelligente Hardware, ADAS, Brandbestrijding & Redding


1. Het werk Principe van Optische Gasweergave

De optische gasweergave is een soort infrarode technologie die onzichtbare industriële gassen kon zien.

Alle voorwerpen in aard de waarvan temperatuur hoger is dan absolute nul (- 273.15°C) kunnen infrarode straling uitzenden. De intensiteit van infrarode straling hangt van de doeltemperatuur af. De infrarode thermische camera zet onzichtbare infrarode straling in zichtbare infrarode beelden volgens het temperatuurverschil of stralingsverschil tussen om het doel en de achtergrond of tussen diverse delen van het doel.

Na het absorberen van infrarode straling bij specifieke golflengten, zal het infrarode stralingsverschil tussen het gas en de achtergrond veroorzaken.

De de opsporings infrarode detector van het gaslek met ingebouwde narrowband filter ontvangt slechts de infrarode band dichtbij de piek van de gas infrarode absorptie, en kan het gas in zichtbare infrarode beelden door het stralingsverschil tussen het gas en de achtergrond omzetten.

De optische camera van de gasweergave kan het gas snel ontdekken zonder de productielijn tijdelijk tegen te houden door het infrarode stralingsverschil tussen het gas en de achtergrond te identificeren en het gas te visualiseren of de lekkage bestaat, en bepaalt de plaats nauwkeurig van de lekkagebron.
