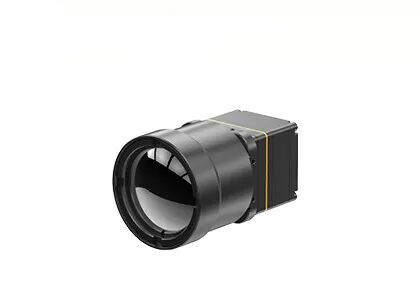

Lichtgewicht Thermische de Camerakern van LWIR met de Ongekoelde Infrarode Detectors van 640x512

LWIR Thermische Beeldvormingsmodule met 640x512 12μm Infrarood Detectoren voor Buiten

De TWIN612 thermische module is een nieuw product ontwikkeld door SensorMicro. Het integreert een 640×512/12µm keramische verpakte ongekoelde infrarooddetector. Met een typische NETD＜40mk kan de TWIN612 thermische module een helderder, scherper en gedetailleerder beeld presenteren.

Met een temperatuurmeetbereik van -20℃~150℃/0~550℃, een nauwkeurigheid van ±2℃ of ±2% en een beeldsnelheid tot 30Hz, garandeert de thermische module een vloeiend thermisch beeld en nauwkeurige temperatuurmeting.

De TWIN612 thermische module heeft de voordelen van een compact ontwerp, een lichtgewicht structuur en een laag stroomverbruik van slechts 0,8 W. Met verbeterde beeldalgoritmen en temperatuurmeetfunctie presenteert de TWIN612 thermische module stabielere beelden en nauwkeurige temperatuur.

Het keramische verpakkingsproces is vergelijkbaar met metalen verpakkingen, wat een volwassen verpakkingstechnologie voor infrarooddetectoren is. In vergelijking met metalen verpakkingen worden het volume en het gewicht van de verpakte detector aanzienlijk verminderd. Zo kan de TWIN612 thermische module worden toegepast in industrieën die strenge eisen stellen aan afmetingen, gewicht en stroomverbruik.

- Mini formaat: 25,4 mm×25,4 mm×35 mm
- Lichtgewicht: 25 g
- Typische NETD<40mk
- Scherpe, heldere thermische beeldvorming
- Typisch stroomverbruik zo laag als 0,8 W


De TWIN612/R thermische beeldvormingsmodule wordt toegepast op het gebied van thermografie, beveiligingsmonitoring, UAV-payloads, robots, intelligente hardware, ADAS, brandbestrijding en redding


1. Vergelijking van gekoelde en ongekoelde thermische beeldvormingstechnologieën

Wanneer een gekoelde infrarood thermische detector werkt, werkt eerst de cryokoeler om de temperatuur zelf te verlagen, zodat de sensor een hogere gevoeligheid, hogere precisie, kleinere fout en een breder detectietemperatuurbereik heeft bij het detecteren van een doel. Vanwege de hoge precisie, kleine fout en hoge gevoeligheid levert de gekoelde thermische beeldvormingscamera betrouwbaardere detectieresultaten. Vanuit dit oogpunt kunnen ongekoelde infrarood thermische sensoren een dergelijke standaard niet bereiken, vooral de ongelijkmatigheid van de ongekoelde infrarood brandpuntsvlakarray heeft een grote invloed op de meetfout.
