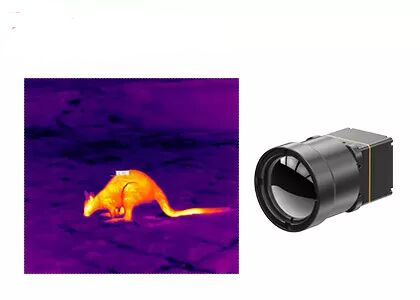

Ongekoelde Thermische de Camerakern van Microbolometer voor het Wildobservatie

Ongekoelde Thermische de Camerakern van Microbolometer voor het Wildobservatie

TWIN612 de thermische module is een nieuw die aankomstproduct door Globale Sensortechnologie wordt ontwikkeld. De 640x512/12µm ongekoelde infrarode camerakern is een verfijnde thermische weergavesensor die de weergave van uitstekende kwaliteit in een compact, gebruikersvriendelijk pakket levert. Deze camerakern wordt gebouwd gebruikend technologie van scherp-rand de ongekoelde microbolometer, die superieure thermische weergaveprestaties levert in vergelijking met conventionele thermische weergavesystemen.

Met zijn 640x512-pixelserie en pixelhoogte van 12µm, verstrekt deze camerakern de ultrahoge mogelijkheden van de resolutieweergave voor een brede waaier van toepassingen. Het biedt temperatuurgevoeligheid van minder dan 50 mk aan en kenmerkt een dynamisch bereik die van zelfs 14 beetjes, nauwkeurige en gedetailleerde weergave zelfs in de uitdaging van milieu's verzekeren.

De thermische module van TWIN612 heeft de voordelen van compact ontwerp, lichtgewichtstructuur en machtsconsumptie zo laag zoals 0.8w. Met de verbeterde beeldalgoritmen en functie van de temperatuurmeting, stelt de thermische module van TWIN612 stabielere beelden en nauwkeurige temperatuur voor.

Het ceramische verpakkingsprocédé is gelijkaardig aan metaal verpakking, die een rijpe infrarode detector verpakkingstechnologie is. Vergeleken met metaal verpakking, zullen het volume en het gewicht van de verpakte detector zeer verminderd worden. Aldus, zou de thermische module van TWIN612 op de industrieën kunnen worden toegepast die strenge eisen op grootte, gewichts en machtsconsumptie hebben.

- Mini Size: 25.4mm×25.4mm×35mm
- Lichtgewicht: 25g
- Typische NETD<40mk> - Scherpe, Duidelijke Thermische Weergave
- Typische Machtsconsumptie zo Laag zoals 0.8W


De de thermische weergavemodule wordt van TWIN612/R toegepast op het gebied van Thermografie, Veiligheid Controle, UAV Nuttige lading, Robots, Intelligente Hardware, ADAS, Brandbestrijding & Redding


1. Hoe werkt een infrarode detector?

Het infrarode detectorswerk door elektromagnetische straling in de infrarode waaier te ontdekken. Het nauwkeurige mechanisme van opsporing varieert afhankelijk van het type van infrarode detector.

De thermische die detectors werken door de temperatuurverandering te meten door de infrarode straling wordt veroorzaakt te absorberen. Bijvoorbeeld, bestaan microbolometers uit een matrijs van uiterst kleine weerstand biedende elementen die voor hitte gevoelig zijn. Wanneer de infrarode straling door de detector wordt geabsorbeerd, veroorzaakt het de temperatuur van het weerstand biedende element om te stijgen, resulterend in een verandering in elektrische weerstand die kan in een beeld worden ontdekt en worden omgezet.

De fotondetectors, anderzijds, werken door fotonen van de infrarode straling in elektrosignalen om te zetten. Twee gemeenschappelijke types van fotondetectors zijn photovoltaic detectors en photoconductors. Photovoltaic detectors produceren een voltage wanneer de infrarode fotonen worden geabsorbeerd, terwijl photoconductors hun geleidingsvermogen verhogen wanneer de fotonen worden geabsorbeerd.

De infrarode detectors kunnen andere opsporingsmechanismen, zoals pyroelectricity, waar de veranderingen in temperatuur een last in een materiaal veroorzaken, of thermo-elektrische gevolgen ook gebruiken, waar een temperatuurverschil tussen twee materialen een voltage produceert.

Het outputsignaal van de infrarode detector kan als een beeld worden verwerkt en worden getoond, dat voor een verscheidenheid van doeleinden, zoals thermische weergave in medische of industriële toepassingen, teledetectie van het milieu, en thermisch aftasten in veiligheidssystemen kan worden gebruikt.
