Ongekoelde Infrarode Camerakern 640x512/12µM For Enhanced Visibility
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 640x512 | Machtsconsumptie | 0.8W |
---|---|---|---|
Spectrale waaier | 8~14μm | Pixelhoogte | 12μm |
Netd | <40mK | Framesnelheid | 25Hz/30Hz |
Hoog licht | Ongekoelde Infrarode Camerakern 640x512,Infrarode Camerakern 0.8W,De verbeterde Kern van de Zicht Thermische Camera |

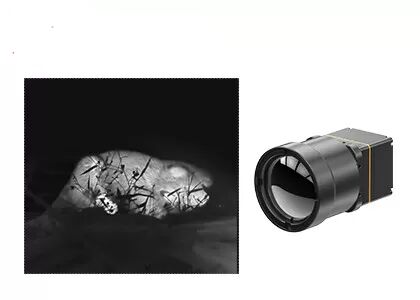

Ongekoelde Infrarode Camerakern - 640x512/12µM For Enhanced Visibility
TWIN612 de thermische module is een nieuw die aankomstproduct door Globale Sensortechnologie wordt ontwikkeld. Het integreert 640×512/12µm ceramische pakket ongekoelde infrarode detector. Met typische NETD<40mk, kon de thermische module van TWIN612 duidelijker, scherper en meer gedetailleerd beeld voorstellen.
Met de waaier van de temperatuurmeting van -20℃~150℃/0~550℃, nauwkeurigheid van ±2℃ of ±2% en framesnelheid tot 30Hz, waarborgt de thermische module vlot thermisch beeld en nauwkeurige temperatuurmeting.
De thermische module van TWIN612 heeft de voordelen van compact ontwerp, lichtgewichtstructuur en machtsconsumptie zo laag zoals 0.8w. Met de verbeterde beeldalgoritmen en functie van de temperatuurmeting, stelt de thermische module van TWIN612 stabielere beelden en nauwkeurige temperatuur voor.
Het ceramische verpakkingsprocédé is gelijkaardig aan metaal verpakking, die een rijpe infrarode detector verpakkingstechnologie is. Vergeleken met metaal verpakking, zullen het volume en het gewicht van de verpakte detector zeer verminderd worden. Aldus, zou de thermische module van TWIN612 op de industrieën kunnen worden toegepast die strenge eisen op grootte, gewichts en machtsconsumptie hebben.
- Mini Size: 25.4mm×25.4mm×35mm
- Lichtgewicht: 25g
- Typische NETD<40mk>
- Scherpe, Duidelijke Thermische Weergave
- Typische Machtsconsumptie zo Laag zoals 0.8W
Model | TWIN612/R |
De Detectorprestaties van IRL | |
Resolutie | 640×512 |
Pixelgrootte | 12μm |
Spectrale Waaier | 8~14μm |
Typische NETD | <40mK |
Beeldverwerking | |
Framesnelheid | 25Hz/30Hz |
Starttijd | 6s |
Analoge Video | PAL/NTSC |
Digitale Video | YUV/BT.656/LVDS/USB2.0 |
Beeldvertoning | 11 in Totaal (Witte Heet/Lava/Ironbow/Aqua/Hot-Ijzer/Medisch/Noordpool/Regenboog 1/Regenboog 2/Roodgloeiende/Zwarte Heet) |
Beeldalgoritme | NUC/3D/2D/DRC/EE |
Elektrospecificaties | |
Standaard Externe Interface | 50pin_HOURS |
Communicatie Interface | RS232/USB2.0 |
Leveringsvoltage | 4~5.5V |
Typische Machtsconsumptie | 0.8W |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10℃~50℃ |
De Waaier van de temperatuurmeting | -20℃~150℃, 0℃~550℃ |
De Nauwkeurigheid van de temperatuurmeting | Groter van ±2℃ of ±2% |
SDK | Vensters/Linux; Bereik Videostroomanalyse en Omzetting van Grijs in Temperatuur |
Fysieke Kenmerken | |
Afmeting (mm) | 25.4×25.4×35 (zonder Lens) |
Gewicht | 25g (zonder Lens) |
Milieuaanpassingsvermogen | |
Werkende Temperatuur | -40℃~+70℃ |
Opslagtemperatuur | -45℃~+85℃ |
Vochtigheid | non-condensing 5%~95%, |
Trilling | 5.35grms, As 3 |
Schok | Halve Sinusgolf, 40g/11ms, 3 As, Richting 6 |
Optica | |
Facultatieve Lens | Vaste Athermal: 13mm |
De de thermische weergavemodule wordt van TWIN612/R toegepast op het gebied van Thermografie, Veiligheid Controle, UAV Nuttige lading, Robots, Intelligente Hardware, ADAS, Brandbestrijding & Redding
1. Hoe werkt een thermische module?
Een thermische module werkt typisch als volgt:
1) Infrarode Opsporing: De thermische module bevat een infrarode detector die de elektromagnetische straling in de infrarode waaier kan ontdekken.
2) Optica: De infrarode straling wordt geconcentreerd op de detector door een optisch systeem, dat een lens of een serie van spiegels kan omvatten.
3) Signaalversterking: Het ontdekte signaal wordt vergroot en door de elektronika binnen de thermische module digitaal weergegeven.
4) Beeldverwerking: Het digitaal weergegeven signaal wordt dan verwerkt om een thermisch beeld te veroorzaken. Dit proces impliceert verscheidene stadia, met inbegrip van lawaaivermindering, contrastverhoging, en kleurenafbeelding. De extra eigenschappen zoals temperatuurmeting kunnen in de beeldverwerking worden omvat.
5) Vertoning: Het thermische beeld wordt dan getoond op het scherm, of binnen de thermische module of op een extern apparaat.
