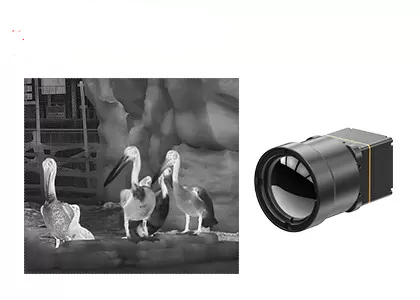

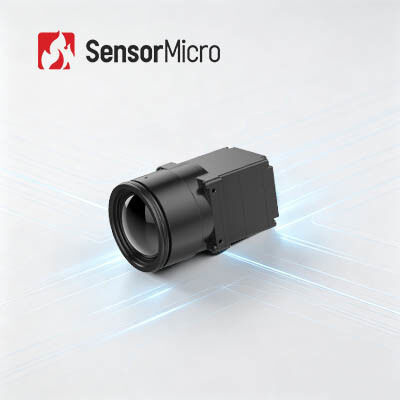

LWIR Uncooled Infrarood Camera Core met 1280x1024 resolutie en 12μm Pixel Pitch voor snelle integratie

  • LWIR Uncooled Infrared Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch for Fast Integration
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer MUNT1212
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024 Framesnelheid 30 Hz
Stroomverbruik 1.0W Spectraal bereik 8~14μm
Pixelhoogte 12μm NETD ≤40mK/F1.0/25℃
Markeren

Infrarode de Camerakern van LWIR

,

Ongekoelde Infrarode Camerakern 640x512

,

de Camerakern van 12uM LWIR
Laat een bericht achter
Productomschrijving
LWIR Ongekoelde infraroodcamerakern 1280x1024/12 µm voor snelle integratie
Productoverzicht

Als een speciale OEM/ODM warmtebeeldkernmodule gebruikt de COIN1212 infraroodcamerakern een volwassen 1280×1024 hoge resolutie 12μm waferniveaudetector en geïntegreerde signaalverwerkings- en beeldalgoritmesystemen. Het beschikt over rijke uitbreidbare interfaces, waaronder DVP en BT.1120, ondersteunt aanpasbare RAW/YUV-gegevensuitvoer en standaard seriële communicatieprotocollen, en is compatibel met een volledige reeks optische lenzen. Met stabiele beeldprestaties, snelle hotspotrespons en ultralage integratieproblemen kan het naadloos worden ingebed in verschillende eindapparaten en systeemplatforms, en bedient het kerncomponenten voor thermische beeldvorming voor intelligente apparatuur, industriële monitoring en wetenschappelijke onderzoeksinstrumenten.

Belangrijkste kenmerken
  • High-Definition beeldvorming, nauwkeurige detectie:De resolutie van 1280×1024/12μm megapixels maakt een breed gezichtsveld en HD-beeldvorming over grote afstanden mogelijk. Legt fijne doeldetails duidelijk vast tijdens observatie op korte afstand.
  • Volledig uitgerust en kosteneffectief:Gebouwd met een toonaangevende infrarooddetector op waferniveau. Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldhelderheid en visuele kwaliteit te verbeteren.
  • Snelle integratie, versnelde ontwikkeling:Ondersteunt meerdere beelduitvoerinterfaces, waaronder DVP en BT.1120. Voert RAW/YUV-beeldgegevens uit via seriële poortbediening.
Productspecificaties
Model MUNT1212
IR-detectoren Indicatoren Gevoelig materiaal:VOx
Oplossing:1280×1024
Pixelgrootte:12μm
Spectrale respons:8μm ~ 14μm
Typische NETD:≤40mK/F1.0/25℃
Beeldverwerking Digitale framesnelheid:30 Hz
Opstarttijd:6s
Analoge video:/
Digitale video:RAW/YUV422
Afbeeldingsalgoritme:Niet-uniformiteitscorrectie (NUC), 3D-ruisonderdrukking (3DNR), 2D-ruisonderdrukking (DNS), Dynamic Range Compression (DRC), Edge Enhancement (EE)
Beeldweergave:10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software ICC-software:Modulebediening en videoweergave
Elektrisch Standaard externe interface:50-pins: DF40C-50DP-0,4V (51), (HRS, mannelijk)
Uitbreidingsbord:USB3.0
Communicatie-interface:TTL-232
Digitale video-interface:DVP16/BT.1120/MIPI
Voedingsspanning:4,5~5,5V
Typisch stroomverbruik:1,0 W
Mechanisch Naakte kerngrootte (mm):14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm; 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Naakt kerngewicht (g):14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Aanpassingsvermogen aan het milieu Bedrijfstemperatuur:-40℃~+70℃
Opslagtemperatuur:-45℃~+85℃
Vochtigheid:5%~95%, niet-condenserend
Trillingen:5,35 gram, willekeurige trillingen, 3 assen
Invloed:Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer
Certificering:ROHS2.0/BEREIK
Optische lens Optische lens:Vaste focus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Beschermingsniveau:IP67 (voorlens)
Industriële toepassingen

De COIN1212 warmtebeeldmodule wordt toegepast op het gebied van monitoring van belangrijke infrastructuur, hoogwaardige productie, industriële inspectie, wetenschappelijk onderzoek enz.

Onze productlijn
  • Hoge gevoeligheid en uitstekende prestaties met toonaangevende technologie in de infraroodindustrie
  • Diverse infrarooddetectoren beschikbaar waaronder zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes
  • Volumeproductie om een ​​snelle levering te garanderen met drie productielijnen en een jaarlijkse productiecapaciteit van maximaal miljoenen detectoren
Veelgestelde vragen
Wat zijn de toepassingen van thermische modules?
Thermische modules hebben een breed scala aan toepassingen op verschillende gebieden. Enkele veel voorkomende toepassingen zijn:
  • Medische beeldvorming:Gebruikt voor het diagnosticeren van aandoeningen die de bloedstroom beïnvloeden, zoals borstkanker en diepe veneuze trombose.
  • Industriële inspectie:Gebruikt voor het monitoren van machines, kwaliteitscontrole en voorspellend onderhoud.
  • Diagnostiek van gebouwen:Wordt gebruikt voor het detecteren en diagnosticeren van energieverlies, vochtproblemen en elektrische storingen in gebouwen.
  • Brandbestrijding:Helpt brandweerlieden bij het lokaliseren en identificeren van hotspots en brandbronnen onder rook en stof.
  • Wetshandhaving:Gebruikt bij bewakings- en zoek- en reddingsmissies die een betere zichtbaarheid vereisen in omgevingen met weinig licht.
  • Automobiel:Gebruikt in ADAS-toepassingen (Advanced Driver-Assistance Systems), zoals voetgangersdetectie en objectdetectie.
  • Beveiliging/bewaking:Wordt gebruikt om gebouwen, grenzen en perimeters te controleren op indringers en verdachte activiteiten.

De specifieke toepassing van thermische modules hangt af van hun gevoeligheid, resolutie, spectraal bereik en andere kenmerken zoals temperatuurmeting en beeldverwerkingsmogelijkheden.
