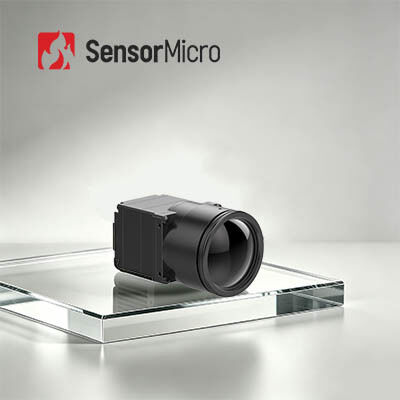

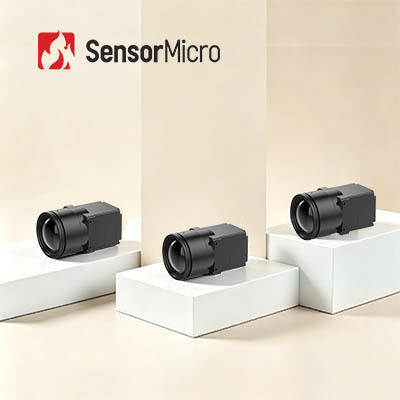

LWIR Thermal Camera Core met 1280x1024 resolutie en 12μm Pixel Pitch voor beveiligingstoepassingen
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | MUNT1212 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024 | Digitale video | RAW/YUV422 |
|---|---|---|---|
| Communicatie-interface | TTL-232 | Stroomverbruik | 1.0W |
| Spectraal bereik | 8~14μm | Pixelhoogte | 12μm |
| Markeren | Thermische Camerakern 25.4mm×25.4mm,LWIR-Kern 640x512,Openluchtlwir-Kern |
||
Productomschrijving
LWIR thermische camerakern 1280x1024/12μm voor beveiligingstoepassingen
Productoverzicht
Met een resolutie van 1280×1024 megapixels en 12μm ultrafijne pixel pitch-technologie, herdefinieert de COIN1212 infraroodcamerakern de helderheid van thermische beeldvorming. De toonaangevende infrarooddetector op waferniveau en de geavanceerde beeldverwerkingsalgoritmen zorgen voor een uitzonderlijke visuele kwaliteit, waardoor bewaking over een groot veld over lange afstanden en nauwkeurige detailregistratie van dichtbij mogelijk zijn. Het ondersteunt DVP, BT.1120 en meerdere reguliere uitvoermodi, evenals flexibele RAW/YUV-gegevensuitvoer, waardoor een snelle en nauwkeurige hotspotdetectie wordt bereikt. Door de combinatie van uitstekende prestaties en kostenefficiëntie is dit de optimale krachtige kern voor de implementatie van hoogwaardige warmtebeeldsystemen.
Belangrijkste kenmerken
High-Definition beeldvorming, nauwkeurige detectie
- De 1280×1024/12μm megapixelresolutie maakt een breed gezichtsveld en HD-beeldvorming over grote afstanden mogelijk
- Legt fijne doeldetails duidelijk vast tijdens observatie op korte afstand
Volledig uitgerust en kosteneffectief
- Gebouwd met een toonaangevende infrarooddetector op waferniveau
- Geïntegreerd met geavanceerde beeldverwerkingsalgoritmen om de beeldhelderheid en visuele kwaliteit te verbeteren
Snelle integratie, versnelde ontwikkeling
- Ondersteunt meerdere beelduitvoerinterfaces, waaronder DVP en BT.1120
- Voert RAW/YUV-beeldgegevens uit via seriële poortcontrole
Productspecificaties
| Model | MUNT1212 |
|---|---|
| IR-detectoren Indicatoren | |
| Gevoelig materiaal | VOx |
| Oplossing | 1280×1024 |
| Pixelgrootte | 12μm |
| Spectrale reactie | 8μm ~ 14μm |
| Typisch NETD | ≤40mK/F1.0/25℃ |
| Beeldverwerking | |
| Digitale framesnelheid | 30 Hz |
| Opstarttijd | 6s |
| Analoge video | / |
| Digitale video | RAW/YUV422 |
| Afbeeldingsalgoritme | Niet-uniformiteitscorrectie (NUC) 3D-ruisonderdrukking (3DNR) 2D-ruisonderdrukking (DNS) Compressie van dynamisch bereik (DRC) Randverbetering (EE) |
| Beeldweergave | 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | |
| ICC-software | Modulebediening en videoweergave |
| Elektrisch | |
| Standaard externe interface | 50-pins: DF40C-50DP-0,4V (51), (HRS, mannelijk) |
| Uitbreidingsbord | USB3.0 |
| Communicatie-interface | TTL-232 |
| Digitale video-interface | DVP16/BT.1120/MIPI |
| Voedingsspanning | 4,5~5,5V |
| Typisch stroomverbruik | 1,0 W |
| Mechanisch | |
| Naakte kerngrootte (mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm |
| Naakt kerngewicht (g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5 ± 1 g |
| Aanpassingsvermogen aan het milieu | |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Opslagtemperatuur | -45℃~+85℃ |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trillingen | 5,35 gram, willekeurige trillingen, 3 assen |
| Invloed | Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer |
| Certificering | ROHS2.0/BEREIK |
| Optische lens | |
| Optische lens | Vaste focus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm |
| Beschermingsniveau | IP67 (voorlens) |
Industriële toepassingen
De COIN1212 warmtebeeldmodule wordt toegepast op het gebied van monitoring van belangrijke infrastructuur, hoogwaardige productie, industriële inspectie, wetenschappelijk onderzoek enz.
Over ons
Onze visie:Om de grenzen van het waarnemen te verleggen en de manier te transformeren waarop mensen verbinding maken met de wereld om hen heen.
Onze missie:De kracht van infrarooddetectietechnologie benutten om industrieën wereldwijd te transformeren, waardoor slimmere beslissingen, veiligere omgevingen en een meer verbonden toekomst mogelijk worden.
Onze waarde:Om geavanceerde infraroodtechnologie te creëren die de wereld een betere plek maakt.
Veelgestelde vragen
Hoe werkt een infrarooddetector?
Infrarooddetectoren werken door elektromagnetische straling in het infraroodbereik waar te nemen. Het exacte detectiemechanisme varieert afhankelijk van het type infrarooddetector.
Thermische detectoren werken door de temperatuurverandering te meten die wordt veroorzaakt door het absorberen van de infraroodstraling. Microbolometers bestaan bijvoorbeeld uit een matrix van kleine weerstandselementen die gevoelig zijn voor warmte. Wanneer infraroodstraling door de detector wordt geabsorbeerd, zorgt dit ervoor dat de temperatuur van het weerstandselement stijgt, wat resulteert in een verandering in de elektrische weerstand die kan worden gedetecteerd en omgezet in een beeld.
Fotonendetectoren werken daarentegen door fotonen uit de infraroodstraling om te zetten in elektrische signalen. Twee veel voorkomende typen fotonendetectoren zijn fotovoltaïsche detectoren en fotogeleiders. Fotovoltaïsche detectoren genereren een spanning wanneer infraroodfotonen worden geabsorbeerd, terwijl fotogeleiders hun geleidbaarheid verhogen wanneer fotonen worden geabsorbeerd.
Infrarooddetectoren kunnen ook andere detectiemechanismen gebruiken, zoals pyro-elektriciteit, waarbij temperatuurveranderingen een lading in een materiaal veroorzaken, of thermo-elektrische effecten, waarbij een temperatuurverschil tussen twee materialen een spanning genereert.
Het uitgangssignaal van de infrarooddetector kan worden verwerkt en weergegeven als een beeld, dat voor verschillende doeleinden kan worden gebruikt, zoals thermische beeldvorming in medische of industriële toepassingen, teledetectie van de omgeving en thermische scanning in beveiligingssystemen.
