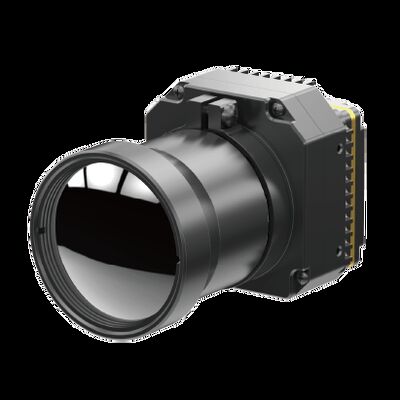

High Definition Uncooled VOx Thermal Imaging Module voor industriële thermografie

High-Definition Ongekoelde VOx Thermische Beeldvormingsmodule voor Industriële Thermografie

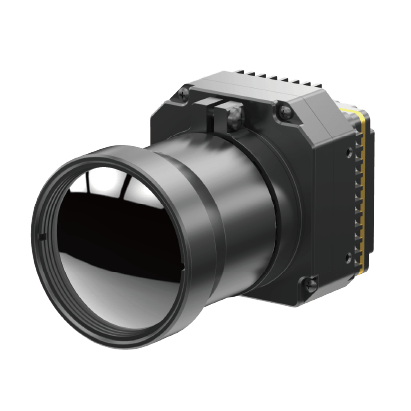

PLUG1212R is een van de PLUG-R serie ongekoelde infrarood cameramodules ontwikkeld door SensorMicro. Het is gebaseerd op een 1280x1024/12μm ongekoelde infrarooddetector met professionele signaalverwerkingscircuit en beeldverwerkingsplatform, en transformeert de infraroodstraling van het doelwit volledig in temperatuurgegevens. De temperatuurmeting is beschikbaar en het temperatuurbereik kan worden aangepast, wat voldoet aan de specifieke eisen van industriële thermografie.

De Ongekoelde HD LWIR 1280x1024/12μm VOx Thermische Beeldvormingsmodule biedt een breed temperatuurmeetbereik, waardoor diverse toepassingen mogelijk zijn op gebieden zoals industriële inspectie, bewaking en beveiliging. Met een temperatuurbereik dat zowel sub-nul temperaturen (-20℃) als omgevingen met hoge temperaturen (tot 550) omvat, voldoet deze module aan de eisen van verschillende thermische beeldvormingsscenario's.

- Pixel pitch: 12μm

- Resolutie: 1280x1024

- Spectraal bereik: 8μm -14μm

- Hoge gevoeligheid: NETD<30mK

- Temperatuurbereik: -20℃~150℃, 100℃~550℃

- Temperatuurnauwkeurigheid: ±2℃ of ±2%

- Hoge betrouwbaarheid & Sterke omgevingsaanpassing.

De PLU1212R infrarood beeldvormingsmodule wordt veel gebruikt in Stroomvoorziening, Machine Vision, Gebouwinspectie, Metallurgische Petrochemie etc.

1. Hoe werkt een infrarooddetector?

Infrarooddetectoren werken door elektromagnetische straling in het infraroodbereik te detecteren. Het exacte detectiemechanisme varieert afhankelijk van het type infrarooddetector.

Thermische detectoren werken door de temperatuurverandering te meten die wordt veroorzaakt door het absorberen van de infraroodstraling. Microbolometers bestaan bijvoorbeeld uit een matrix van kleine weerstandselementen die gevoelig zijn voor warmte. Wanneer infraroodstraling door de detector wordt geabsorbeerd, veroorzaakt dit een temperatuurstijging van het weerstandselement, wat resulteert in een verandering in elektrische weerstand die kan worden gedetecteerd en omgezet in een beeld.

Fotondetectoren daarentegen werken door fotonen van de infraroodstraling om te zetten in elektrische signalen. Twee veelvoorkomende soorten fotondetectoren zijn fotovoltaïsche detectoren en fotogeleiders. Fotovoltaïsche detectoren genereren een spanning wanneer infraroodfotonen worden geabsorbeerd, terwijl fotogeleiders hun geleidbaarheid verhogen wanneer fotonen worden geabsorbeerd.

Infrarooddetectoren kunnen ook andere detectiemechanismen gebruiken, zoals pyro-elektriciteit, waarbij veranderingen in temperatuur een lading in een materiaal induceren, of thermo-elektrische effecten, waarbij een temperatuurverschil tussen twee materialen een spanning genereert.

Het uitgangssignaal van de infrarooddetector kan worden verwerkt en weergegeven als een beeld, dat kan worden gebruikt voor een verscheidenheid aan doeleinden, zoals thermische beeldvorming in medische of industriële toepassingen, remote sensing van het milieu en thermische scanning in beveiligingssystemen.
