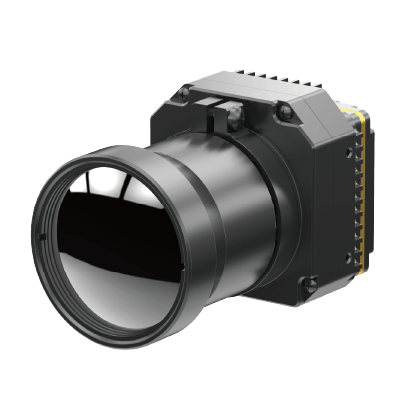

Hoge Resolutie 1280x1024 Resolutie 12µm Pixelgrootte Shutterloze Thermische Camera Module voor Observatie Buitenshuis

Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iSE1212
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024/12μm NETD ≤30mK
Spectraal bereik 8~14μm Digitale framesnelheid 25 Hz/30 Hz/50 Hz
Voedingsspanning 2,7V~5,3V Typisch stroomverbruik 1,2 W bij 25 Hz bij 23 ± 3 ℃
Markeren

12um Industriële Thermische Camera Module

,

1280x1024 Industriële Thermische Module

,

Industriële Ongekoelde Infrarood Camera Module

Laat een bericht achter
Productomschrijving

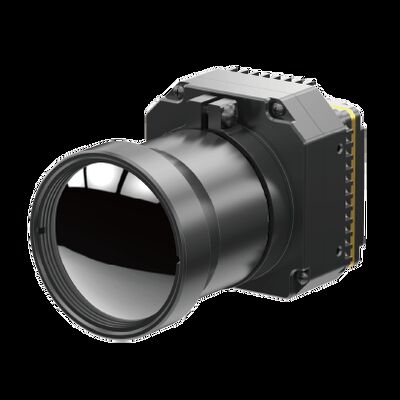

High Definition 1280x1024/12µm Thermische Camera Module voor Buitenobservatie
Productoverzicht

De iSE1212 is een ongekoelde infraroodcamera module uit SensorMicro's iSE-serie, gebouwd op een 1280x1024/12µm ongekoelde infrarooddetector met professionele signaalverwerkingscircuits en beeldverwerkingsplatform. Het transformeert nauwkeurig de infraroodstraling van het doel in precieze temperatuurgegevens.

Deze ongekoelde HD LWIR 1280x1024/12µm VOx thermische beeldvormingsmodule levert ultraheldere thermische beelden voor diverse toepassingen, waaronder Industriële Visie, Brandbestrijding en Redding, Beveiligingsbewaking, Buitenobservatie, Machine Vision en Consumentenelektronica.

Belangrijkste Kenmerken
  • High-Definition Beeldvorming met Vloeiende Beelden: Megapixel thermische beeldvorming met lag-vrije prestaties, breder gezichtsveld, grotere hoekdekking, groter detectiebereik en verbeterde details
  • Shutterless Werking voor Stille Prestaties: Geen sluiterkalibratie vereist tijdens gebruik, waardoor het uitvallen van beelden dat gebruikelijk is bij traditionele ontwerpen wordt geëlimineerd; stille werking helpt detectie door doelen te voorkomen
  • Rijke Functionaliteit en Integratievriendelijk: Ondersteunt super-resolutie algoritmen, picture-in-picture, aanpasbare OSD, slaapmodus, kalibratie met één klik en compatibiliteit met diverse Micro OLED-schermen; compatibel met een breed scala aan optische lenzen en uitgebreide componenten voor eenvoudige secundaire ontwikkeling en flexibele systeemintegratie
Productspecificaties
Model iSE1212
IR Detector Indicatoren
Gevoelig Materiaal VOx
Resolutie 1280*1024
Pixelgrootte 12µm
Spectrale Respons 8µm ~ 14µm
Typische NETD ≤30mK
Beeldverwerking
Effectieve Pixels 1280*1024
Digitale Framesnelheid 25Hz/30Hz/50Hz
Opstarttijd 7s
Digitale Video YUV420/YUV422/RGB888/RAW
Beeld Algoritme NUC/DRC/DNS/DDE/SFFC
Shutterless Ondersteund
Beeldscherm 10 Soorten (Wit Heet/Lava/IJzerrood/Heet IJzer/Medisch/Arctisch/Regenboog 1/Regenboog 2/Tint/Zwart Heet)
Beeldrichting Horizontaal/Verticaal/Diagonaal
Digitale Zoom 1x/2x/4x/8x
Beeldhelderheid Automatisch/Handmatig
Beeldcontrast Automatisch/Handmatig
Compensatiemodus Handmatig
Dradenkruis Ondersteund
Systeemfunctie
Slaapmodus Ondersteund
Menu-instelling Aanpasbaar
Menutaal Chinees / Engels
Offsetkalibratie Ondersteund
Toetsenborden ≥4 (Knopfuncties aanpasbaar)
OLED-sturing Ondersteunt I2C, 16bit/24bit Parallelle Poort, datavalid en andere signaalschermen; Directe aansturing Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A; Ondersteunt MIPI-beeldsignalen en kan het IBOE VX039FHP-NH4-scherm direct aansturen
PC Software
Computer Software Module Controle & Videoweergave
Elektrisch
Standaard Externe Interface 50pin: BP040SB-50-0114-B-R0
Communicatie-interface TTL-232/USB
Digitale Video-interface DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Uitbreidingscomponenten USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Voedingsspanning 2.7V~5.3V
Typisch Stroomverbruik 1.2W@25Hz@23±3℃
Mechanisch/Lens
Afmetingen Kale Kern (mm) 38*39*28 | 68*69*30.2
Gewicht Kale Kern (g) 65±3 | 88.5±3
Optische Lens Vaste Focus Athermal: 14mm/19mm/25mm/35mm | Vaste Focus Athermal: 50mm/100mm
Gemotoriseerde Lens: 75mm/100mm/150mm
Continu Zoom: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm
Sluitercomponenten Optioneel
Beschermingsniveau IP67 (Voorlens)
Omgevingsaanpassingsvermogen
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trilling 5.35g, Willekeurige Trilling, 3-assig
Schok Halve Sinusgolf, 40g/11ms, Schokrichting X-as, 3 keer | 500g@1ms
Certificering ROHS2.0/REACH
Industriële Toepassingen

De iSE1212 thermische beeldvormingsmodule wordt veel gebruikt in Industriële Visie, Brandbestrijding en Redding, Beveiligingsbewaking, Buitenobservatie, Machine Vision, Consumentenelektronica en gerelateerde gebieden.

Onze Voordelen
  • Volledige Documentatie: Producthandleidingen, installatiegidsen en selectieverwijzingen voor onmiddellijke implementatie
  • Ontwikkelings- & Testondersteuning: Sample Geïntegreerde Testen, prestatie-evaluatie en parameterverificatiediensten
  • Geavanceerde Ontwikkelaars Toolkit: SDK's, API's, algoritmen en debugtools voor diepe integratie
  • Externe Technische Ondersteuning: 24/7 ondersteuning met snelle reactie en tijdige oplossing voor kritieke problemen
  • Garantie: Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen
Veelgestelde Vragen
V1: Is 12µm zeker duidelijker dan 17µm bij dezelfde resolutie?
Niet noodzakelijk. De helderheid van het beeld hangt af van een combinatie van pixeldichtheid, lenskwaliteit en detectorgevoeligheid. 12µm heeft een hogere pixeldichtheid en grotere detailpotentie, maar slechte lensresolutie of onnauwkeurige montage veroorzaken optische aberratie en wazige beelden. Daarentegen biedt 17µm hogere gevoeligheid met meer solide thermische laagdetails en betere herkenning van zwakke doelen.
V2: Wat zijn de kernvoordelen van een kleine pixelpitch?
De belangrijkste voordelen zijn miniaturisatie van de chip, lichtgewicht apparaatontwerp en laag stroomverbruik. Het ondersteunt infraroodapparaten van microformaat voor mobiele en draagbare apparatuur, terwijl het rijkere details van beelden op afstand levert onder dezelfde omstandigheden.
V3: Wat zijn de kernwaarden van een grote pixelpitch?
Een groot enkel-pixel fotosensitief gebied verbetert de ontvangst van infraroodenergie, wat zorgt voor een hogere gevoeligheid voor kleine temperatuurverschillen, een sterkere anti-interferentiecapaciteit en stabielere beeldvorming in zware omstandigheden, samen met volwassen processen en lagere totale kosten.
