Verbeterde Duidelijkheid en Precisiehd 1280x1024 Thermische Camerakern
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Spectrale waaier | 8~14μm | Grootte | 20x20x10.4mm |
Hoog licht | HD thermische Camerakern,Kern 1280x1024 van de precisie de Thermische Camera,HD ongekoelde Thermische Cameramodule |

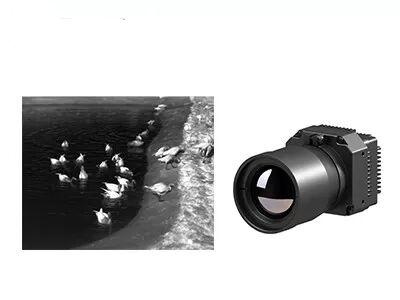

Verbeterde Duidelijkheid en Precisiehd 1280x1024 Thermische Camerakern
PLUG1212R is één van de stop-r module van de reeks ongekoelde infrarode die camera door Globale Sensortechnologie (GST) wordt ontwikkeld. Het is gebaseerd op de ongekoelde infrarode detector van GST1212M met de professionele kring van de signaalverwerking en het platform van de beeldverwerking, zet volledig de doel infrarode straling in temperatuurgegevens om. Zijn temperatuurmeting is beschikbaar en de temperatuurwaaier kan klantgericht zijn, die aan de specifieke vereisten van industriële thermografie voldoet.
Ongekoelde HD LWIR 1280x1024/12μm de Thermische Weergavemodule van VOx biedt een brede waaier van de temperatuurmeting aan, toelatend diverse toepassingen op gebieden zoals industriële inspectie, toezicht, en veiligheid. Met een temperatuurwaaier die zowel temperaturen onder het vriespunt (- 20℃) behandelen en milieu's op hoge temperatuur (tot 550), past deze module de eisen van diverse thermische weergavescenario's aan.
- Pixelhoogte: 12μm
- Resolutie: 1280x1024
- Spectrumswaaier: 8μm 14μm
- Hoge Gevoeligheid: NETD<30mk>
- Temperatuurwaaier: -20℃~150℃, 100℃~550℃
- Temperatuurnauwkeurigheid: ±2℃ of ±2%
- Hoge betrouwbaarheid & Sterk Milieuaanpassingsvermogen.
Model | PLUG1212R |
De Detectorprestaties van IRL | |
Resolutie | 1280x1024 |
Pixelhoogte | 12μm |
Spectrale Waaier | 8~14μm |
NETD | <30mk> |
Beeldverwerking | |
Framesnelheid | 25Hz |
Starttijd | <25s> |
Analoge Video | / |
Digitale Video | HDMI/RAW/YUV/BT1120 |
Uitbreidingscomponent | USB/Camerlink |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | 1~8X voortdurend Gezoem, Stapgrootte 1/8 |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | 50pin_HOURS interface |
Communicatie Wijze | Rs232-TTL, 115200bps |
Leveringsvoltage | 5±0.5V |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10°C~50°C |
Temperatuurwaaier | -20°C~150°C, 100°C~550°C |
Temperatuurnauwkeurigheid | ±2°C of ±2% (neem de Maximumwaarde) |
SDK | ARM/Windows/Linux SDK, Volledig schermthermografie |
Fysieke Kenmerken | |
Afmeting (mm) | 56x56x40.2 |
Gewicht | ≤200g |
Milieuaanpassing | |
Verrichtingstemperatuur | -40°C ~ +70°C |
Opslagtemperatuur | -45°C ~ +85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | Willekeurige Trilling 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 19mm/25mm |
De infrarode de weergavemodule wordt van PLU1212R wijd gebruikt in Machtselektriciteit, Beeldverwerking, de Bouwinspectie, Metallurgische Petrochemische enz.
1. Hoe werkt een microbolometer?
Een microbolometer is een type van thermische die sensor in thermische beeldapparaten wordt gebruikt. Het ontdekt infrarode die straling door veranderingen in elektrische weerstand te gebruiken door temperatuurvariaties wordt veroorzaakt.
Hier is hoe een microbolometer werkt:
Een microbolometer bestaat uit een uiterst klein infrarood-gevoelig materieel element genoemd een pixel. Elk pixel is hoofdzakelijk een micro-gerangschikte thermische weerstand die van een materiaal met uitstekend warmtegeleidingsvermogen, lage hittecapaciteit, en coëfficiënt op hoge temperatuur van weerstand (TCR) wordt gemaakt. Het gemeenschappelijkste die materiaal voor microbolometers wordt gebruikt is vanadiumoxyde (VOx) of amorf silicium.
