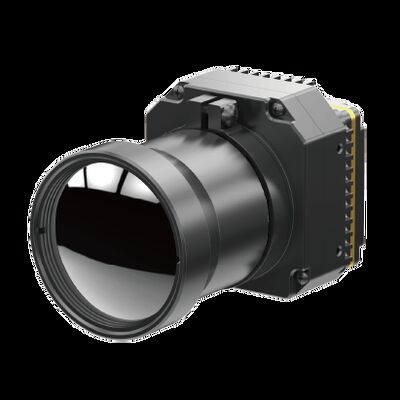

PLUG1212 hoge Stabiliteits1280x1024 Ongekoelde Infrarode Module voor Voorwaarden Voor alle weersomstandigheden
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Spectrale waaier | 8~14μm | Grootte | 20x20x10.4mm |
Hoog licht | 1280x1024 ongekoelde Infrarode Module,Hoge Stabiliteits Ongekoelde Infrarode Module,PLUG1212 thermische Cameramodule |

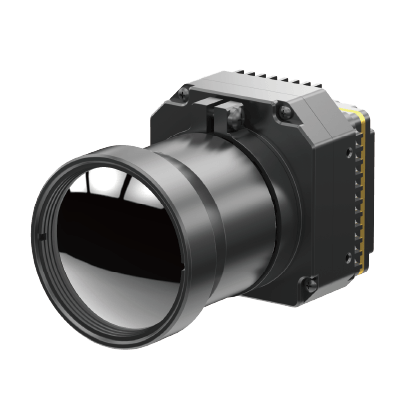

PLUG1212 hoge Stabiliteits1280x1024 Ongekoelde Infrarode Module voor Voorwaarden Voor alle weersomstandigheden
PLUG1212 de ongekoelde thermische camerakern biedt thermische beelden tot 1280x1024-pixel aan en toont u kleinst van details. Zijn verminderde 12µm pixelgrootte biedt betere ruimteresolutie aan en past kortere optische lensnadruk aan om dezelfde waaieropdracht te bereiken.
In tegenstelling tot traditionele gekoelde thermische weergavesystemen, werkt ongekoelde HD LWIR 1280x1024/12μm de Thermische Weergavemodule van VOx zonder de behoefte aan een cryogeen koelsysteem. Dit resulteert in significante kostenvermindering, verhoogde portabiliteit, en een vereenvoudigd onderhoudsproces. De module gebruikt een sensor van overzichts ongekoelde die microbolometer de technologie op van VOx (Vanadiumoxyde) wordt gebaseerd, die betrouwbare en ononderbroken thermische weergaveprestaties verzekeren.
Het compacte ontwerp van de module, met zijn die afmetingen voor gemakkelijke integratie worden geoptimaliseerd, maakt het voor installatie op hommels, handbediende apparaten, veiligheidssystemen, en andere draagbare platforms geschikt. Deze lichtgewichtmodule is gebouwd om naadloze integratie in bestaande systemen te verzekeren, die flexibiliteit en veelzijdigheid in thermische weergavetoepassingen aanbieden.
PLUG1212 de infrarode thermische kern wordt toegepast in een brede waaier van gebieden en zijn visuele de dekkingsdag van informatieoplossingen, nacht, laag zicht en voorwaarden voor alle weersomstandigheden.
- Ultra duidelijke thermische weergave
- Stabiele prestaties
- Duidelijke Beeldkwaliteit & Details
- Sterk Milieuaanpassingsvermogen
Model | PLUG1212 |
De Detectorprestaties van IRL | |
Resolutie | 1280x1024 |
Pixelhoogte | 12μm |
Spectrale Waaier | 8~14μm |
NETD | <30mk> |
Beeldverwerking | |
Framesnelheid | 25Hz |
Starttijd | <25s> |
Analoge Video | / |
Digitale Video | HDMI/RAW/YUV/BT1120 |
Uitbreidingscomponent | USB/Camerlink |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | 1~8X voortdurend Gezoem, Stapgrootte 1/8 |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | 50pin_HOURS interface |
Communicatie Wijze | Rs232-TTL, 115200bps |
Leveringsvoltage | 5±0.5V |
Typische Machtsconsumptie | <2> |
Fysieke Kenmerken | |
Afmeting (mm) | 56x56x40.2 |
Gewicht | ≤220g |
Milieuaanpassing | |
Verrichtingstemperatuur | -40°C ~ +70°C |
Opslagtemperatuur | -45°C ~ +85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | Willekeurige Trilling 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 19mm/25mm |
De infrarode de weergavemodule wordt van PLU1212 wijd gebruikt in Veiligheid & de Controle van, in openlucht, Brandbestrijding & Redding, Wetshandhaving & Redding, van ADAS, UAV Nuttige lading enz.
1. Hoe werkt een infrarode detector?
Het infrarode detectorswerk door elektromagnetische straling in de infrarode waaier te ontdekken. Het nauwkeurige mechanisme van opsporing varieert afhankelijk van het type van infrarode detector.
De thermische die detectors werken door de temperatuurverandering te meten door de infrarode straling wordt veroorzaakt te absorberen. Bijvoorbeeld, bestaan microbolometers uit een matrijs van uiterst kleine weerstand biedende elementen die voor hitte gevoelig zijn. Wanneer de infrarode straling door de detector wordt geabsorbeerd, veroorzaakt het de temperatuur van het weerstand biedende element om te stijgen, resulterend in een verandering in elektrische weerstand die kan in een beeld worden ontdekt en worden omgezet.
De fotondetectors, anderzijds, werken door fotonen van de infrarode straling in elektrosignalen om te zetten. Twee gemeenschappelijke types van fotondetectors zijn photovoltaic detectors en photoconductors. Photovoltaic detectors produceren een voltage wanneer de infrarode fotonen worden geabsorbeerd, terwijl photoconductors hun geleidingsvermogen verhogen wanneer de fotonen worden geabsorbeerd.
De infrarode detectors kunnen andere opsporingsmechanismen, zoals pyroelectricity, waar de veranderingen in temperatuur een last in een materiaal veroorzaken, of thermo-elektrische gevolgen ook gebruiken, waar een temperatuurverschil tussen twee materialen een voltage produceert.
Het outputsignaal van de infrarode detector kan als een beeld worden verwerkt en worden getoond, dat voor een verscheidenheid van doeleinden, zoals thermische weergave in medische of industriële toepassingen, teledetectie van het milieu, en thermisch aftasten in veiligheidssystemen kan worden gebruikt.
