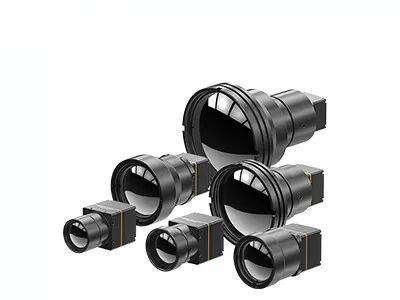

1280×1024 8µm Pixel Pitch Radiometrisch Thermisch Module voor Hoge Nauwkeurigheid Temperatuurmeting Ongekoelde Thermische Camera Kern
| Oplossing | 1280×1024 | Stroomverbruik | 1W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 12μm |
| NETD | ≤30mK | Framesnelheid | 25 Hz/30 Hz |
| Markeren | De ceramische Verpakte Thermische Module van LWIR,Duidelijke Weergavelwir Thermische Module,De Cameramodule van ADAS LWIR |
||
De iTL1208R markeert het debuut van 's werelds eerste 8-micron megapixel miniatuur infrarood cameracore, gebouwd rond de ApexCore 1280×1024/8μm infrarooddetector. Het combineert megapixel thermische beeldvorming en betrouwbare temperatuurmeting binnen een ultracompacte SWaP-voetafdruk.
Met afmetingen van slechts 22,6 × 22,6 × 34,5 mm en een gewicht van slechts 34,5 g met de 12 mm lens, bereikt het een temperatuurnauwkeurigheid tot ±2°C of ±2%. Ontworpen voor buitentoepassingen en industriële thermometrie-scenario's die hoge thermische resolutie en nauwkeurige temperatuurmetingen vereisen, biedt het een alles-in-één oplossing voor thermische beeldvorming en temperatuurmeting voor lichtgewicht intelligente hardware.
Het maakt gebruik van chalcogenide-optiek zonder germaniummateriaal en ondersteunt MIPI CSI-uitvoer van RAW- en YUV-gegevens, wat naadloze, snelle integratie in klantsystemen mogelijk maakt.
- Werelds eerste 8μm megapixel thermische camera core.
- Aangedreven door de ApexCore 1280×1024/8μm super infrarooddetector, die hoge resolutie combineert met ultracompacte integratie.
- Meet slechts 22,6 × 22,6 × 34,5 mm, weegt 34,5 g (met een 12 mm lens) en verbruikt slechts 1 W.
- Doorbreken van de groottebarrière voor megapixel thermische beeldvorming.
- Germaniumvrije chalcogenide-optiek met meerdere lensopties voor diverse toepassingsvereisten.
- MIPI CSI-beelduitvoerinterface met RAW- en YUV-gegevensuitvoer voor vereenvoudigde systeemintegratie.
| Model | iTL1208R |
| IR Detector Indicatoren | |
| Gevoelig Materiaal | VOx |
| Resolutie | 1280×1024 |
| Pixelgrootte | 8μm |
| Spectrale Respons | 8μm ~ 14μm |
| Typische NETD | ≤30mK |
| Beeldverwerking | |
| Digitale Framesnelheid | 25/30Hz |
| Opstarttijd | ≤6s |
| Digitale Video | RAW/YUV/TMP |
| Beeldalgoritme | NUC/3DNR/DNS/DRC/EE |
| Beeldscherm | 10 Types (Witheet / Lava / IJzerrood / Hete IJzer / Medisch / Arctisch / Regenboog 1 / Regenboog 2 / Tint / Zwartheet) |
| PC Software | |
| ICC Software | Module Controle & Videoweergave |
| Elektrisch | |
| Standaard Externe Interface | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Communicatie Interface | TTL-232 / I2C |
| Digitale Video Interface | MIPI-CSI |
| Voedingsspanning | 4.5–5.5V |
| Typisch Stroomverbruik | 1W |
| Temperatuurmeting | |
| Bedrijfstemperatuur | -10°C ~ +50°C |
| Temperatuurmeetbereik | -20°C ~ 150°C, 100°C ~ 550°C; maatwerk en uitbreiding ondersteund |
| Nauwkeurigheid Temperatuurmeting | Groter van ±2°C of ±2% @23°C±3°C |
| Gedeeltelijke Temperatuurmeting | Ondersteunt uitvoer van maximum, minimum en gemiddelde waarden van temperatuurmeetgebieden |
| Mechanisch | |
| Afmetingen (inclusief lens) |
Met 5mm lens: 22,6 mm × 22,6 mm × 50 mm (lens buitendiameter Φ37 mm) Met 10mm lens: 22,6 mm × 22,6 mm × 45,3 mm (lens buitendiameter Φ33 mm) Met 12mm lens: 22,6 mm × 22,6 mm × 34,5 mm (lens buitendiameter Φ26,6 mm) Met 17mm lens: 22,6 mm × 22,6 mm × 35,4 mm (lens buitendiameter Φ27 mm) Met 25mm lens: 22,6 mm × 22,6 mm × 44,2 mm (lens buitendiameter Φ33 mm) Met 35mm lens: 22,6 mm × 22,6 mm × 50,9 mm (lens buitendiameter Φ43,2 mm) |
| Gewicht (inclusief lens) |
85,5 ± 4,5 g (5 mm lens) 70,5 ± 3,6 g (10 mm lens) 35,7 ± 2 g (12 mm lens) 40,7 ± 2,1 g (17 mm lens) 71,0 ± 3,6 g (25 mm lens) 110 ± 5,5 g (35 mm lens) |
| Omgevingsaanpassingsvermogen | |
| Bedrijfstemperatuur | -40°C ~ +70°C |
| Opslagtemperatuur | -45°C ~ +85°C |
| Vochtigheid | 5% ~ 95%, niet-condenserend |
| Trilling | 5,35 grms, Willekeurige Trilling, 3-assig |
| Schok | Halve Sinusgolf, 40 g/11 ms, Schokrichting, 3 assen, 6 richtingen |
| Certificering | ROHS2.0 / REACH |
| Optische Lens | Vaste Focus Athermal: 5 / 10 / 12 / 17 / 25 / 35 mm |
De iTL1208R thermische beeldvormingsmodule wordt toegepast op het gebied van bosbrandbestrijding, stroomonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten en meer.
Een breed scala aan productformaten, waaronder infrarooddetectoren, cameracores en modules om aan diverse integratievereisten te voldoen.
Meerdere array-resoluties, pixelgroottes, golflengtes en lensoptiecombinaties bieden meer flexibiliteit voor diverse toepassingen.
Duidelijke beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid - ontworpen om te presteren onder een breed scala aan omgevingsuitdagingen.
Meerdere interface-opties maken integratie eenvoudig en maken snelle ontwikkeling mogelijk op meerdere toepassingsgebieden.
Infrarood verwijst naar het deel van het elektromagnetische spectrum dat buiten het bereik van zichtbaar licht ligt. Het heeft langere golflengtes dan zichtbaar licht en wordt vaak gebruikt voor warmtedetectie.
Infraroodtechnologie werkt door gebruik te maken van gespecialiseerde infraroodsensoren die infraroodstraling kunnen detecteren en meten. Objecten zenden infraroodstraling uit op basis van hun temperatuur, en deze infraroodsensoren kunnen de uitgestraalde straling vastleggen en omzetten in een meetbaar signaal.
Infraroodtechnologie heeft tal van toepassingen in verschillende industrieën en gebieden. Enkele veelvoorkomende toepassingen zijn thermische beeldvormingscamera's voor gebouwinspecties, nachtzichtapparaten, externe detectie, beveiligingssystemen, medische beeldvorming en meer.
