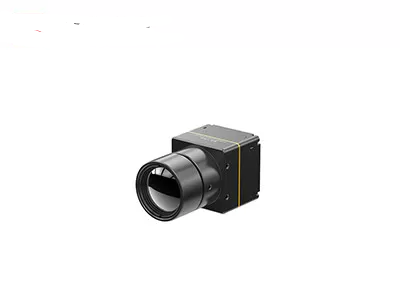

LWIR Ongekoelde Radiometrische Thermische Beeldvormingsmodule 640x512/12µm met Laag Stroomverbruik 0.65W
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | COIN612RG2 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 640x512 | Stroomverbruik | 0.65W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 12μm |
| NETD | ≤25mK/F1.0/25℃ | Framesnelheid | 25 Hz/30 Hz |
| Markeren | LWIR ongekoelde thermische module 640x512,12um detector thermische module,Detector LWIR-thermomoelie |
||
Productomschrijving
LWIR Ongekoelde radiometrische thermische beeldvormingsmodule 640x512 12 µm voor thermografie
Productoverzicht
COIN612RG2 is een compacte, energiezuinige camerakern voor infraroodtemperatuurmeting, gebouwd met ApexCore 640*512/12μm infrarooddetector. Met een hoge beeldgevoeligheid (NETD≤25mK) en nauwkeurige temperatuurmeting van ±2°C/±2%, ondersteunt het dubbele temperatuurbereiken van -20°C-150°C en 100°C-550°C met aanpasbare uitbreiding. Lichtgewicht en geminiaturiseerd (25,4*25,4*15,7 mm, 15±1g, ≤0,65W stroomverbruik), biedt meerdere beelduitvoermethoden en compatibele optische lenzen. Het is gemakkelijk te gebruiken voor secundaire ontwikkeling en systeemintegratie en past perfect bij industriële thermografie, procescontrole en intelligente productiescenario's.
Belangrijkste kenmerken
- Uitgebreide functionaliteit, kosteneffectief ontwerp:Ontwikkeld met behulp van ApexCore infrarooddetector op waferniveau met NETD≤25mK; combineert veelgebruikte FPA met geavanceerde beeldverwerkingsalgoritmen voor verbeterde beeldkwaliteit; nauwkeurigheid van temperatuurmetingen tot ±2°C of ±2%, ondersteunt bereiken van -20°C tot 150°C en 100°C tot 550°C, met aanpasbare uitbreidingen
- Compact en lichtgewicht, hoog rendement met laag vermogen:Afmetingen: 25,4*25,4*15,7mm; Gewicht: 15 ± 1 g; Stroomverbruik: ≤0,65 W
- Meerdere configuraties, snelle integratie:Optionele optische lenzen om aan diverse toepassingsvereisten te voldoen; ondersteunt USB2.0/DVP/LVDS/BT.656 beelduitvoerinterfaces; Uitvoer van RAW/YUV/TMP-beeldgegevens met seriële poortbediening
Productspecificaties
| Model | COIN612RG2 |
|---|---|
| IR-detectoren Indicatoren |
Gevoelig materiaal:VOx Oplossing:640*512 Pixelgrootte:12μm Spectrale respons:8μm ~ 14μm Typische NETD:≤25mK/F1.0/25℃ |
| Beeldverwerking |
Digitale framesnelheid:25/30 Hz Opstarttijd:6s Analoge video:PAL/NTSC Digitale video:RAW/YUV422/TMP Afbeeldingsalgoritme:Niet-uniformiteitscorrectie (NUC), 3D-ruisonderdrukking (3DNR), 2D-ruisonderdrukking (DNS), Dynamic Range Compression (DRC), Edge Enhancement (EE) Beeldweergave:10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-software | ICC-software:Modulebediening en videoweergave |
| Elektrisch |
Standaard externe interface:50-pins: DF40C-50DP-0,4V (51), (HRS, mannelijk) USB-uitbreidingskaart:USB3.0/USB2.0/VPC/USB2.0&VPC Communicatie-interface:TTL-232/USB2.0 Digitale video-interface:DVP8/DVP16/USB2.0/BT.656/LVDS Voedingsspanning:4,5~5,5V Typisch stroomverbruik:0,65 W |
| Temperatuurmeting |
Bedrijfstemperatuur:-10℃~+50℃ Temperatuurmeetbereik:-20℃~150℃, 100℃~550℃; Ondersteuning van maatwerk en uitbreiding Nauwkeurigheid temperatuurmeting:±2°C of ±2% (welke van de twee het grootst is) Gedeeltelijke temperatuurmeting:Ondersteuning van de maximale, minimale en gemiddelde waarde van temperatuurmeetgebieden SDK:Android/Windows/Linux; Realiseer videostreamanalyse en conversie van grijs naar temperatuur |
| Mechanisch |
Naakte kerngrootte (mm):25,4*25,4*15,7mm Naakt kerngewicht (g):15±1g |
| Aanpassingsvermogen aan het milieu |
Bedrijfstemperatuur:-40℃~+70℃ Opslagtemperatuur:-45℃~+85℃ Vochtigheid:5%~95%, niet-condenserend Trillingen:5,35 gram, willekeurige trillingen, 3 assen Invloed:Halve sinusgolf, 40 g/11 ms, impactrichting 3 assen, 6 richtingen Certificering:ROHS2.0/BEREIK |
| Optische lens |
Optische lens:Vaste focus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm Beschermingsniveau:IP67 (voorlens) |
Industriële toepassingen
De COIN612RG2 warmtebeeldmodule wordt toegepast op het gebied van thermografie, industriële visie, brandbestrijding en redding, veiligheidstoezicht, buitenobservatie, machinevisie, consumentenelektronica enz.
Onze voordelen
- Een breed scala aan productformaten, waaronder infrarooddetectoren, camerakernen en modules om aan verschillende integratievereisten te voldoen
- Rijke productvariatie:Combinaties van meerdere arrayresoluties, pixelgroottes, golfbanden en lensopties bieden grotere flexibiliteit voor diverse toepassingen
- Uitstekende prestaties:Heldere beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid: ontworpen om te presteren onder een breed scala aan omgevingsomstandigheden
- Eenvoudige integratie:Meerdere interface-opties maken de integratie eenvoudig en maken een snelle ontwikkeling in meerdere toepassingsgebieden mogelijk
Veelgestelde vragen
1. Wat is het verschil tussen infrarood- en thermische beeldvorming?
Infrarood verwijst naar het bereik van elektromagnetische straling voorbij zichtbaar licht, terwijl thermische beeldvorming een technologie is die infraroodstraling gebruikt om de temperatuurvariaties van objecten vast te leggen en visuele representaties van hun warmtepatronen te creëren. Simpel gezegd is thermische beeldvorming een toepassing van infraroodtechnologie.
2. Kan infrarood verborgen voorwerpen detecteren?
Infraroodtechnologie kan soms verborgen objecten detecteren door temperatuurverschillen tussen het object en zijn omgeving te detecteren. Infraroodcamera's kunnen bijvoorbeeld worden gebruikt om verborgen warmtebronnen te lokaliseren, zoals levende organismen of oververhitte elektrische componenten, die mogelijk niet zichtbaar zijn voor het menselijk oog.
3. Hoe nauwkeurig is de infraroodtemperatuurmeting?
Infraroodtemperatuurmeting kan bij correct gebruik redelijk nauwkeurige resultaten opleveren. De nauwkeurigheid kan echter worden beïnvloed door factoren zoals afstand, emissiviteit (oppervlakte-eigenschappen van het te meten object), omgevingsomstandigheden en de kwaliteit van de gebruikte infraroodthermometer of camera.
