1280×1024 8μm 1W Thermische Beeldvormingsmodule Thermische Camera Kern voor Beveiligingsbewaking
| Oplossing | 1280×1024 | Stroomverbruik | 1W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 8μm |
| NETD | ≤30mK | Framesnelheid | 25 Hz/30 Hz |
| Markeren | Compacte de Thermische Weergavemodule van LWIR,Thermische Weergavemodule TWIN612,De lage Module van de Machtsconsumptie LWIR |
||

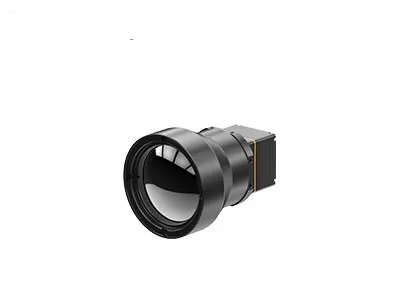

Introductie van de iTL1208R, de eerste miniatuur infraroodcamera met 8-micron megapixel ter wereld, aangedreven door de ApexCore 1280×1024/8μm infrarooddetector. Het combineert megapixel thermische beeldvormingscapaciteit en temperatuurmeetfunctionaliteit, terwijl het uitblinkt in grootte, gewicht en energie-efficiëntie.
De compacte thermische camerakern meet 22,6×22,6×34,5 mm en weegt 34,5 g met een 12 mm lens, met een nauwkeurigheid van de temperatuurmeting van ±2°C of ±2%. Ideaal voor inspectie buitenshuis en industriële temperatuurmetingstoepassingen die hoge resolutie thermische beeldvorming en nauwkeurige temperatuurdetectie vereisen, biedt het een geïntegreerde thermische oplossing voor lichtgewicht slimme apparatuur.
Gebouwd met germaniumvrije chalcogenide-optiek en uitgerust met een MIPI CSI-interface die RAW- en YUV-gegevens uitvoert, vergemakkelijkt het eenvoudige en snelle integratie in eindsystemen.
- Eerste 8μm megapixel thermische camerakern ter wereld.
- Aangedreven door de ApexCore 1280×1024/8μm super infrarooddetector, die hoge resolutie combineert met ultracompacte integratie.
- Meet slechts 22,6×22,6×34,5 mm, weegt 34,5 g (met een 12 mm lens) en verbruikt slechts 1 W.
- Doorbreken van de groottebarrière voor megapixel thermische beeldvorming.
- Germaniumvrije chalcogenide-optiek met meerdere lensopties voor diverse toepassingsvereisten.
- MIPI CSI-beelduitvoerinterface met RAW- en YUV-gegevensuitvoer voor vereenvoudigde systeemintegratie.
| Model | iTL1208R |
| IR Detector Indicatoren | |
| Gevoelig Materiaal | VOx |
| Resolutie | 1280×1024 |
| Pixelgrootte | 8μm |
| Spectrale Respons | 8μm ~ 14μm |
| Typische NETD | ≤30mK |
| Beeldverwerking | |
| Digitale Framerate | 25/30Hz |
| Opstarttijd | ≤6s |
| Digitale Video | RAW/YUV/TMP |
| Beeldalgoritme | NUC/3DNR/DNS/DRC/EE |
| Beeldweergave | 10 Types (Witheet / Lava / IJzerrood / Heet IJzer / Medisch / Arctisch / Regenboog 1 / Regenboog 2 / Tint / Zwartheet) |
| PC Software | |
| ICC Software | Module Controle & Videoweergave |
| Elektrisch | |
| Standaard Externe Interface | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Communicatie-interface | TTL-232 / I2C |
| Digitale Video-interface | MIPI-CSI |
| Voedingsspanning | 4,5–5,5V |
| Typisch Stroomverbruik | 1W |
| Temperatuurmeting | |
| Bedrijfstemperatuur | -10°C ~ +50°C |
| Temperatuurmeetbereik | -20°C ~ 150°C, 100°C ~ 550°C; maatwerk en uitbreiding ondersteund |
| Nauwkeurigheid Temperatuurmeting | Groter van ±2°C of ±2% @ 23°C ±3°C |
| Gedeeltelijke Temperatuurmeting | Ondersteunt uitvoer van maximale, minimale en gemiddelde waarden van temperatuurmeetgebieden |
| Mechanisch | |
| Afmetingen (inclusief lens) | Met 5 mm lens: 22,6 mm × 22,6 mm × 50 mm (lens buitendiameter Φ37 mm) Met 10 mm lens: 22,6 mm × 22,6 mm × 45,3 mm (lens buitendiameter Φ33 mm) Met 12 mm lens: 22,6 mm × 22,6 mm × 34,5 mm (lens buitendiameter Φ26,6 mm) Met 17 mm lens: 22,6 mm × 22,6 mm × 35,4 mm (lens buitendiameter Φ27 mm) Met 25 mm lens: 22,6 mm × 22,6 mm × 44,2 mm (lens buitendiameter Φ33 mm) Met 35 mm lens: 22,6 mm × 22,6 mm × 50,9 mm (lens buitendiameter Φ43,2 mm) |
| Gewicht (inclusief lens) | 85,5 ±4,5 g (5 mm lens) 70,5 ±3,6 g (10 mm lens) 35,7 ±2 g (12 mm lens) 40,7 ±2,1 g (17 mm lens) 71,0 ±3,6 g (25 mm lens) 110 ±5,5 g (35 mm lens) |
| Omgevingsaanpassingsvermogen | |
| Bedrijfstemperatuur | -40°C ~ +70°C |
| Opslagtemperatuur | -45°C ~ +85°C |
| Vochtigheid | 5% ~ 95%, niet-condenserend |
| Trilling | 5,35 grms, Willekeurige Trilling, 3-assig |
| Schok | Halve Sinusgolf, 40 g/11 ms, Schokrichting, 3 assen, 6 richtingen |
| Certificering | ROHS2.0 / REACH |
| Optische Lens | Vaste Focus Atermisch: 5 / 10 / 12 / 17 / 25 / 35 mm |
De TWIN612/R thermische beeldvormingsmodule wordt toegepast op de gebieden van thermografie, beveiligingsbewaking, payloads, robots, intelligente hardware, ADAS en brandbestrijding & redding.
- Volledige Documentatie: Producthandleidingen, installatiegidsen en selectieverwijzingen. Begin zonder giswerk.
- Ondersteuning bij Ontwikkeling & Testen: Sample geïntegreerde tests, prestatie-evaluatie en parameterverificatie eenvoudig gemaakt.
- Geavanceerde Ontwikkelaars Toolkit: SDK's, API's, algoritmen en debugtools voor diepe integratie.
- Remote Technische Ondersteuning: 24/7 ondersteuning — snelle reactie en tijdige oplossing voor kritieke problemen.
- Garantie: Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Ja, thermische beeldvorming kan dieren detecteren door het verschil in warmte dat door hun lichamen wordt uitgestraald vast te leggen. Het wordt vaak gebruikt bij observatie en tracking van wilde dieren, evenals voor het lokaliseren van dieren bij zoek- en reddingsoperaties.
Ja, thermische beeldvorming wordt vaak gebruikt bij huisinspecties om problemen te identificeren, zoals isolatiekloven, waterlekken, elektrische problemen en inefficiënties van HVAC. Het kan helpen verborgen gebreken te identificeren die niet met het blote oog zichtbaar zijn, waardoor gerichte reparaties of verbeteringen mogelijk zijn.
Thermische camerakernen, ook bekend als thermische beeldvormingskernen of thermische cameramodules, zijn de hoofdonderdelen van thermische camera's. Ze bevatten de essentiële elementen die nodig zijn voor het vastleggen en verwerken van infraroodstraling om thermische beelden te creëren. Deze kernen bevatten doorgaans een infrarooddetector, optiek, signaalverwerkingselektronica en interfaces voor het uitvoeren van het thermische beeld.
