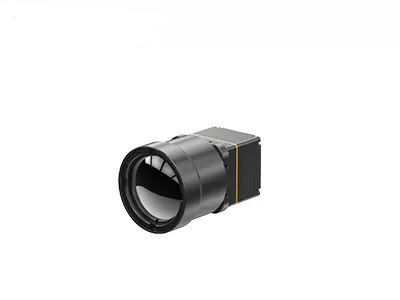

1280×1024 Resolutie 8μm Pixel Pitch Radiometrisch Thermisch Module met ±2℃ Temperatuurmeetnauwkeurigheid
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iTL1208R |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280×1024 | Stroomverbruik | 1W |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 8μm |
| NETD | ≤30mK | Framesnelheid | 25 Hz/30 Hz |
| Markeren | Duidelijke de Thermische Weergavemodule van LWIR,de Thermische Weergavemodule van 25Hz LWIR,Medische Thermische de Cameramodule van LWIR |
||
Productomschrijving
Product Overview
De iTL1208R is de eerste 8-micron megapixel miniatuur infraroodcamera-kern in de branche, die de ApexCore 1280×1024/8μm infrarooddetector integreert om megapixel thermische beeldvorming te combineren met kwantitatieve temperatuurmeting in een extreem kleine vormfactor. Met afmetingen van 22,6×22,6×34,5 mm en een gewicht van 34,5 g inclusief de 12 mm lens, ondersteunt het een nauwkeurigheid van temperatuurmeting tot ±2°C of ±2%.
Afgestemd op buitentoepassingen voor inspectie en industriële thermometrie die zowel thermische beelden met hoge resolutie als nauwkeurige temperatuurgegevens vereisen, levert de iTL1208R een complete oplossing voor thermische beeldvorming en temperatuurmeting voor lichtgewicht slimme apparaten. Het maakt gebruik van germaniumvrije chalcogenide lenzen en biedt MIPI CSI-uitvoer voor RAW- en YUV-gegevens, waardoor integratie en systeemintegratie worden gestroomlijnd.
Belangrijkste Kenmerken
-
8μm Megapixel Doorbraak
- Werelds eerste 8μm megapixel thermische camera-kern.
- Aangedreven door de ApexCore 1280×1024/8μm super infrarooddetector, die hoge resolutie combineert met ultracompacte integratie.
-
Voorhoede van SWaP-prestaties
- Meet slechts 22,6×22,6×34,5 mm, weegt 34,5 g (met een 12 mm lens) en verbruikt slechts 1 W.
- Doorbreken van de groottebarrière voor megapixel thermische beeldvorming.
-
Germaniumvrije Optiek, Snelle Integratie
- Germaniumvrije chalcogenide optiek met meerdere lensopties voor diverse toepassingsvereisten.
- MIPI CSI-beelduitvoerinterface met RAW- en YUV-gegevensuitvoer voor vereenvoudigde systeemintegratie.
Productspecificaties
| Model | iTL1208R |
| IR Detector Indicatoren | |
| Gevoelig Materiaal | VOx |
| Resolutie | 1280×1024 |
| Pixelgrootte | 8μm |
| Spectrale Respons | 8μm ~ 14μm |
| Typische NETD | ≤30mK |
| Beeldverwerking | |
| Digitale Framesnelheid | 25/30Hz |
| Opstarttijd | ≤6s |
| Digitale Video | RAW/YUV/TMP |
| Beeldalgoritme | NUC/3DNR/DNS/DRC/EE |
| Beeldscherm | 10 Soorten (Wit Heet / Lava / IJzerrood / Heet IJzer / Medisch / Arctisch / Regenboog 1 / Regenboog 2 / Tint / Zwart Heet) |
| PC Software | |
| ICC Software | Modulebesturing & Videoweergave |
| Elektrisch | |
| Standaard Externe Interface | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Communicatie-interface | TTL-232 / I2C |
| Digitale Video-interface | MIPI-CSI |
| Voedingsspanning | 4.5–5.5V |
| Typisch Stroomverbruik | 1W |
| Temperatuurmeting | |
| Bedrijfstemperatuur | -10℃ ~ +50℃ |
| Temperatuurmeetbereik | -20℃ ~ 150℃, 100℃ ~ 550℃; maatwerk en uitbreiding ondersteund |
| Nauwkeurigheid Temperatuurmeting | Groter van ±2℃ of ±2% @23℃±3℃ |
| Gedeeltelijke Temperatuurmeting | Ondersteunt uitvoer van maximale, minimale en gemiddelde waarden van temperatuurmeetgebieden |
| Mechanisch | |
| Afmetingen (inclusief lens) |
Met 5 mm lens: 22,6 mm×22,6 mm×50 mm (lens buitendiameter Φ37 mm) Met 10 mm lens: 22,6 mm×22,6 mm×45,3 mm (lens buitendiameter Φ33 mm) Met 12 mm lens: 22,6 mm×22,6 mm×34,5 mm (lens buitendiameter Φ26,6 mm) Met 17 mm lens: 22,6 mm×22,6 mm×35,4 mm (lens buitendiameter Φ27 mm) Met 25 mm lens: 22,6 mm×22,6 mm×44,2 mm (lens buitendiameter Φ33 mm) Met 35 mm lens: 22,6 mm×22,6 mm×50,9 mm (lens buitendiameter Φ43,2 mm) |
| Gewicht (inclusief lens) |
85,5±4,5 g (5 mm lens) 70,5±3,6 g (10 mm lens) 35,7±2 g (12 mm lens) 40,7±2,1 g (17 mm lens) 71,0±3,6 g (25 mm lens) 110±5,5 g (35 mm lens) |
| Milieu-aanpassingsvermogen | |
| Bedrijfstemperatuur | -40℃ ~ +70℃ |
| Opslagtemperatuur | -45℃ ~ +85℃ |
| Vochtigheid | 5% ~ 95%, niet-condenserend |
| Trilling | 5,35 grms, Willekeurige Trilling, 3-assig |
| Schok | Halve Sinusgolf, 40 g/11 ms, Schokrichting, 3 Assen, 6 Richtingen |
| Certificering | ROHS2.0 / REACH |
| Optische Lens | Vaste Focus Athermal: 5 / 10 / 12 / 17 / 25 / 35 mm |
Industriële Toepassingen
De iTL1208R thermische beeldvormingsmodule wordt toegepast in bosbrandbestrijding, energieonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten en andere gerelateerde gebieden.
Aangepaste Service
- Productaanpassing: Pas configuraties aan en pas algoritmen aan om te voldoen aan branchespecifieke vereisten.
- Technische Ondersteuning & Training ter plaatse: Bied kernklanten praktische systeeminstallatie en operationele training.
- Gezamenlijke Innovatie voor Nieuwe Producten & Markten: Werk samen met klanten om innovatieve infraroodtoepassingsoplossingen te ontwikkelen.
Veelgestelde Vragen
1. Hoe verschillen thermische camera-kernen van complete thermische camera's?
Thermische camera-kernen zijn de kernelementen van thermische camera's, terwijl complete thermische camera's bestaan uit de thermische camera-kern samen met een behuizing, displaymodule, gebruikersinterface en extra functies zoals beeldopslag en gegevensverwerkingsmogelijkheden. Thermische camera-kernen worden vaak gebruikt door fabrikanten of integrators om aangepaste thermische beeldvormingsoplossingen voor specifieke toepassingen te ontwikkelen.
2. Wat zijn de toepassingen van infrarooddetectoren en thermische camera-kernen?
Infrarooddetectoren en thermische camera-kernen worden gebruikt in verschillende velden en toepassingen, waaronder:
- Thermografie en gebouwdiagnostiek
- Industriële procesbewaking en -regeling
- Beveiliging en surveillance
- Brandbestrijding en zoek- en reddingsoperaties
- Automotive veiligheidssystemen
- Medische beeldvorming
- Landbouw en dierenmonitoring
- Onderzoek en ontwikkeling in diverse wetenschappelijke disciplines
3. Zijn er verschillende soorten infrarooddetectoren en thermische camera-kernen?
Ja, er zijn verschillende soorten infrarooddetectoren, waaronder thermopiles, bolometers, pyro-elektrische detectoren en fotondetectoren. Op dezelfde manier zijn er verschillende soorten thermische camera-kernen beschikbaar, variërend van kernen met lage resolutie geschikt voor basistoepassingen tot kernen met hoge resolutie die worden gebruikt in geavanceerde thermische beeldvormingssystemen. De keuze van het detectortype en de camerakern hangt af van de specifieke vereisten van de toepassing.
