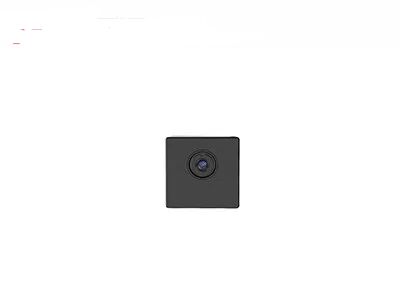

256x192 Resolutie 12μm Pixel Pitch 3.2mm Lens Radiometrisch Thermisch Module Ongekoeld LWIR Infrarood Camera Module
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | Mini212G2 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 256x192 | Stroomverbruik | 330mW |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Pixelafstand | 12μm |
| Bedrijfsspanning | 3,3V±0,1V | NETD | ≤50mK |
| Markeren | Ongekoelde Infrarode de Camerakern van LWIR,Infrarode Camerakern 256x192,De Infrarode Kern van de veiligheidscamera LWIR |
||
Productomschrijving
Productoverzicht
De Mini212G2 ongekoelde infrarood miniatuurmodule is gebouwd op SensorMicro's zelfontwikkelde TIMO212 infraroodmodule. De toevoeging van een infrarood ISP-verwerkingskaart maakt directe uitvoer van temperatuurmatrices en thermische beelden mogelijk, wat de ontwikkelingslast voor klanten aanzienlijk vermindert. Het integreert een 256×192/12μm wafer-level package (WLP) ongekoelde VOx infrarooddetector, een hoogwaardig signaalverwerkingscircuit en een geavanceerd beeldverwerkingsalgoritme.
SensorMicro is gespecialiseerd in het ontwerp, de productie, verkoop en marketing van thermische beeldvormingsdetectoren en infraroodmodules. Wij bieden klanten een verscheidenheid aan infrarood thermische beeldvormingsoplossingen die de secundaire ontwikkelingstijd verkorten en de totale kosten aanzienlijk verlagen.
Belangrijkste Kenmerken
Miniatuurmodule met directe thermische beeldvormingsuitvoer
- Uitgerust met een zelfontwikkelde 256×192/12μm infrarooddetector, wat aanzienlijke kostenvoordelen biedt.
- Ultracompacte structurele ontwerp: slechts 17×17 mm (PCBA) groot, weegt slechts 4 g — ideaal voor ruimtebeperkte toepassingen.
- Geïntegreerde ISP-verwerkingskaart en beeldalgoritmen van de volgende generatie leveren direct duidelijke thermische beelden, wat zorgt voor een sterke veelzijdigheid.
Nauwkeurige Detectie, Flexibele Configuratie
- Hoge-precisie temperatuurmeting met een nauwkeurigheid tot ±2℃; ondersteunt spot-, gebieds- en volledig-frame metingen.
- Meerdere lensopties met gezichtsveld beschikbaar om aan verschillende observatievereisten te voldoen.
Rijke Interfaces voor Eenvoudige Integratie
- Biedt USB2.0, MIPI, DVP, BT.656, LVDS en andere digitale video-uitvoerinterfaces.
- Volledig compatibel met industriestandaard interfaces.
Productspecificaties
| Model | Mini212G2 |
|---|---|
| Resolutie | 256×192 |
| Pixelgrootte | 12μm |
| Spectrale Respons | 8~14μm |
| NETD | ≤50mK |
| Uitvoergegevens | 14bit Raw |
| Framesnelheid | Thermografie: 25Hz, Beeldvorming: 50Hz |
| Focusmodus | Focusvrij |
| Lens (HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| Gewicht (g) | 7.1 | 6.4 | 4 | 6.8 |
| PCBA-afmetingen (mm) | 17×17 |
| Digitale Video-interface | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| Analoge Video-interface | CVBS (PAL/NTSC) |
| Bedrijfsspanning | 3.3V±0.1V |
| Typisch stroomverbruik | 330mW |
| Temperatuurmeetbereik | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Nauwkeurigheid temperatuurmeting | Grootste van ±2℃ / ±2% |
| Bedrijfstemperatuur | -40℃~+70℃ |
| Vochtigheid | 5%~85% |
| Opslagtemperatuur | -45℃~+85℃ |
| Certificering | RoHS 2.0 / REACH |
Industriële Toepassingen
De Mini212G2 thermische beeldvormingsmodule wordt toegepast op het gebied van AIoT, Machine Vision, Industriële Vision, Beveiligingsbewaking, Nachtobservatie, en meer.
Divers Productportfolio
Een breed scala aan productformaten, waaronder infrarooddetectoren, camera-cores en modules om aan verschillende integratievereisten te voldoen.
Rijke Productvariëteit
Meerdere array-resoluties, pixelgroottes, golflengtes en lensoptiecombinaties bieden meer flexibiliteit voor diverse toepassingen.
Uitstekende Prestaties
Duidelijke beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid — ontworpen om te presteren onder een breed scala aan omgevingsuitdagingen.
Eenvoudige Integratie
Meerdere interface-opties maken integratie eenvoudig en maken snelle ontwikkeling mogelijk op meerdere toepassingsgebieden.
Veelgestelde Vragen
1. Wat zijn de voordelen van gekoelde thermische modules?
Gekoelde thermische modules bieden verschillende voordelen, waaronder:
- Hogere Gevoeligheid: Gekoelde modules kunnen kleinere temperatuurverschillen detecteren, wat resulteert in betere beeldkwaliteit.
- Groter Bereik: Ze kunnen thermische informatie over grotere afstanden vastleggen.
- Hogere Resolutie: Gekoelde modules bieden doorgaans hogere pixelaantallen, wat resulteert in scherpere en gedetailleerdere beelden.
- Verminderde Ruis: Het koelproces vermindert de sensorgeluid aanzienlijk, wat resulteert in duidelijkere beelden.
- Geschikt voor Geavanceerde Analyse: Gekoelde modules worden vaak gebruikt voor wetenschappelijk onderzoek, teledetectie en gespecialiseerde toepassingen die nauwkeurige temperatuurmetingen en analyses vereisen.
2. Wat zijn de voordelen van ongekoelde thermische modules?
Ongekoelde thermische modules hebben hun eigen voordelen, waaronder:
- Lagere Kosten: Ongekoelde modules zijn over het algemeen betaalbaarder dan hun gekoelde tegenhangers.
- Compact Formaat: Ze zijn kleiner en lichter, waardoor ze gemakkelijker in verschillende systemen te integreren zijn.
- Geen Onderhoud: Ongekoelde modules vereisen geen cryogene koelsystemen, wat de onderhoudseisen vereenvoudigt.
- Directe Opstart: Ze kunnen snel worden ingeschakeld en thermische beelden produceren zonder dat er koeling nodig is.
- Energie-efficiëntie: Ongekoelde modules verbruiken minder stroom in vergelijking met gekoelde modules.
3. Wat zijn de typische toepassingen van gekoelde en ongekoelde thermische modules?
Gekoelde en ongekoelde thermische modules vinden toepassingen op diverse gebieden, waaronder:
- Gekoelde Thermische Modules: Langeafstandsbewaking, wetenschappelijk onderzoek, hoge-resolutie beeldvorming, enz.
- Ongekoelde Thermische Modules: Persoonlijke nachtzichtapparaten, handzame thermische camera's, autoveiligheid, bouwinspecties, brandbestrijding en consumentenelektronica.
Het is belangrijk op te merken dat de specifieke toepassing en de vereisten ervan vaak de keuze tussen gekoelde en ongekoelde thermische modules bepalen.
4. Zijn infraroodthermometers nauwkeurig voor het meten van lichaamstemperatuur?
Infraroodthermometers (ook bekend als contactloze thermometers) kunnen een snelle schatting van de lichaamstemperatuur geven. Hun nauwkeurigheid kan echter worden beïnvloed door verschillende factoren, zoals de afstand tot het doelwit, externe temperatuuromstandigheden en de kalibratie van het apparaat. Voor medische doeleinden wordt aanbevolen om klinische thermometers te gebruiken voor nauwkeurige metingen.
