Onverkoelde thermische beeldenbeveiligingscamera kern LWIR 640x512 17μM
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xBesluit nr. | 640x512 / 17μm | Netd | <30mK |
---|---|---|---|
Camera lens | Meerdere beschikbaar | Framesnelheid | 9Hz/25Hz/30Hz/50Hz/60Hz |
Starttijd | <10s | Spectrale waaier | 8~14μm LW |
Hoog licht | Beveiligingscamera kern voor thermische beelden,Beveiligingscamera voor thermische beelden 17uM,640x512 thermische beveiligingscamera |

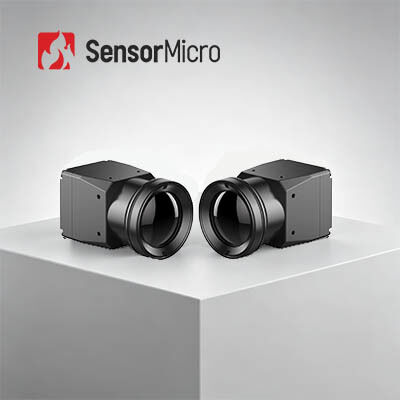

PLUG617 LWIR 640x512 / 17μm ongekoelde thermische camera-module voor beveiliging en bewaking
PLUG617 LWIR-infraroodmodule is een van de PLUG-series die door Global Sensor Technology (GST) zijn ontwikkeld.De niet-gekoelde infraroodcamera-kern PLUG617 met een resolutie van 640x512 en een pixelgrootte van 17um is een ideale oplossing voor toepassingen voor beveiligingsmonitoringDit type camera-kern biedt thermische beeldvorming van hoge kwaliteit, zelfs in volledig donker of bij slechte weersomstandigheden.
Een van de belangrijkste voordelen van niet-gekoelde infraroodcamera-kernen is dat ze geen cryogene koeler nodig hebben, wat het ontwerp aanzienlijk vereenvoudigt en de kosten van het camerasysteem verlaagt.Dit maakt ongekoelde infraroodcamera's ideaal voor een breed scala aan veiligheidsbewakingstoepassingen, inclusief bewaking, bescherming van de omgeving en detectie van inbraak.
De sensor met een hoge resolutie van 640x512 en een kleine pixelgrootte van 17um zorgen voor een uitzonderlijke beeldhelderheid en detail, waardoor zelfs kleine temperatuurverschillen in het thermische beeld kunnen worden gedetecteerd.Dit niveau van detail is essentieel voor beveiligingsbewakingstoepassingen, omdat het kan helpen bij het identificeren van potentiële bedreigingen of abnormaal gedrag dat anders onopgemerkt zou kunnen blijven.
- NETD < 30mk, hoge gevoeligheid
- Stabiele prestaties
- Eenvoudige integratie en plug-in
- Duidelijke beeldkwaliteit en details
- Sterke aanpassingsvermogen voor het milieu
Model | PLUG617 |
IR-detectorprestaties | |
Resolutie | 640x512 |
Pixel Pitch | 17 μm |
Spectrumbereik | 8 tot en met 14 μm |
NETD | < 30mk |
Beeldverwerking | |
Framerate | 9Hz/25Hz/30Hz/50Hz/60Hz |
Starttijd | < 10 s |
Analoog video | PAL/NTSC |
Digitale video | Voor de toepassing van deze richtlijn geldt de volgende bepalingen: |
Uitbreidingscomponent | USB/Camerlink |
Dimming-modus | Lineair/histogram/gemengd |
Digitaal zoomen | 1~8x continue zoom, stapgrootte 1/8 |
Afbeeldingsweergave | Zwart heet/wit heet/pseudo-kleur |
Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
Afbeeldingsalgoritme | NUC/AGC/IDE |
Elektrische specificatie | |
Standaard externe interface | 50pin_HRS-interface |
Communicatiemodus | RS232-TTL, 115200bps |
Voedingsspanning | 4 tot en met 6 V |
Typisch energieverbruik | < 1,2 W |
Fysieke kenmerken | |
Afmeting (mm) | 44.5 x 44.5 x 36.6 |
Gewicht | < 90 g |
Aanpassing aan het milieu | |
Operatietemperatuur | -40°C ~ +70°C |
Bergingstemperatuur | -45 °C ~ +85 °C |
Vochtigheid | 5% tot 95%, niet-condenserend |
Vibratie | Willekeurige trillingen 5,35 grams, 3 Assen |
Schok | Halve sinusgolf, 40 g / 11 ms, 3 As 6 Richting |
Optica | |
Optioneel glas | Fixed Focus Athermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm/50 mm/60 mm/100 mm Geautomatiseerde lens: 75mm/100mm/150mm Continu optische zoom: 30-150 mm |
De PLUG617 thermische camera module kan worden geïntegreerd in beveiligingscamera's met temperatuurbewaking van korte afstand tot ultra afstand, zoals PTZ Camera, Box Camera, Speed Dome Camera.
1Hoe werkt een thermische module?
Een thermische module werkt meestal als volgt:
1)Infrarooddetectie: de thermische module bevat een infrarooddetector die de elektromagnetische straling in het infrarood bereik kan detecteren.
2) Optiek: de infraroodstraling wordt door middel van een optisch systeem, dat een lens of een reeks spiegels kan omvatten, op de detector gericht.
3) Signaalversterking: het gedetecteerde signaal wordt versterkt en gedigitaliseerd door de elektronica in de thermische module.
4) Beeldverwerking: het gedigitaliseerde signaal wordt vervolgens verwerkt om een thermisch beeld te produceren.Bijkomende functies zoals temperatuurmeting kunnen in de beeldverwerking worden opgenomen.
5) Display: het thermische beeld wordt vervolgens weergegeven op een scherm, hetzij in de thermische module, hetzij op een extern apparaat.
De werking van een thermische module is afhankelijk van het type gebruikte infrarooddetector.waar de temperatuurverandering veroorzaakt door de geabsorbeerde straling wordt gedetecteerd en omgezet in een digitaal signaalInfrarooddetectoren met koeling gebruiken een ander mechanisme, zoals foto- of thermo-elektrische effecten.
Thermische modules kunnen voor verschillende toepassingen worden gebruikt, waaronder thermische beeldvorming voor medische, industriële en veiligheidsdoeleinden.Ze worden vaak geïntegreerd in apparaten zoals handheld thermische camera's, bewakingscamera's, en thermische scopes.
