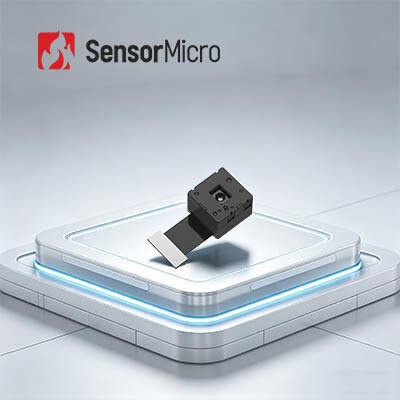

120x90 Resolutie 12μm Pixel Pitch Infrarood Thermal Camera Core voor Smart Home integratie

  • 120x90 Resolution 12μm Pixel Pitch Infrared Thermal Camera Core for Smart Home Integration
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer TIMO112
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 120x90 Pixelhoogte 12μm
Spectraal bereik 8~14μm Temperatuurmeetbereik -20℃~+550℃
Gewicht (G) 1.8g Maat (mm, zonder FPC) 12,6 mm x 12,6 mm x 8,8 mm
Markeren

120x90 thermische Camerakern

,

Micro- Infrarode Thermische Camerakern

,

Kern van de Smart Home de Thermische Camera
Laat een bericht achter
Productomschrijving
Micro-infrarood thermische camerakern 120x90/12μm voor Smart Home
Productoverzicht

De TIMO112 infrarood thermische module integreert een 120x90/12μm wafer level package (WLP) infrarooddetector en is geoptimaliseerd voor toepassingen die minimale afmetingen, gewicht, vermogen en kosten vereisen (SWaP-C). De ultracompacte structuur maakt eenvoudige integratie mogelijk in verschillende slimme apparaten, warmtebeeldcamera's of mobiele terminals met strenge eisen op het gebied van kosten, afmetingen en gewicht.

Vergeleken met traditionele temperatuurmeetinstrumenten biedt de TIMO112 IR-sensormodule een grotere gevoeligheid dan gewone thermozuilarrays. Deze thermische cameramodule maakt gebruik van verpakkingstechnologie op waferniveau en biedt uitzonderlijke waarde voor infraroodbeeldtoepassingen met strenge eisen op het gebied van kosten, afmetingen en gewicht.

Belangrijkste kenmerken
  • Ultraminiatuurmodule met ultieme SWaP-C-optimalisatie
    Verpakte detector op waferniveau + optiek op waferniveau + micro-elektromagnetische klepsluiter
  • Bewezen prestaties en snelle respons
    Ontwerp met ultralaag vermogen (zo laag als 9 mW) met vloeiende beeldverwerking met een framesnelheid van 25 Hz
  • Flexibel en milieuvriendelijk
    Ondersteunt SPI-beeldinterface, compatibel met verschillende ingebedde platforms
Productspecificaties
Model TIMO112
Oplossing 120×90
Pixelgrootte 12μm
Spectrale reactie 8~14μm
Focusmodus Focus vrij
Lens (HFOV/FL) 50°/1,6 mm
Gewicht 1,8 g
Grootte (zonder FPC) 12,6 mm x 12,6 mm x 8,8 mm
Aantal pincodes 40PIN
Uitvoergegevens 14-bits rauw
Framesnelheid 25 Hz
Temperatuurmeetbereik -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Nauwkeurigheid van temperatuurmeting Groter van ±2℃ / ±2%
Bedrijfstemperatuur -20℃~+60℃
Vochtigheid 5%~85%
Opslagtemperatuur -45℃~+85℃
Certificering RoHS 2.0 / Bereik
Industriële toepassingen

De TIMO112 thermische cameramodule wordt veel gebruikt in thermografie, intelligente hardware, slim bouwen, smart home, AIoT en diverse andere industriële toepassingen.

120x90 Resolutie 12μm Pixel Pitch Infrarood Thermal Camera Core voor Smart Home integratie 0
Onze serviceaanpak
Voorverkoop
  • Vereistenanalyse
  • Scenariobeoordeling
  • Productselectie
  • Aangepaste oplossingen
Inzet
  • Snelle levering
  • Systeemintegratie en testen
  • Technische opleiding
  • Toepassingsbegeleiding
After-sales
  • Diagnose op afstand
  • Garantieservice
  • Firmware-upgrades
  • Technisch Onderhoud
Veelgestelde vragen
Wat is infrarood-thermische beeldvorming?

In de natuur stralen alle objecten met temperaturen boven het absolute nulpunt (-273℃) infraroodstraling uit. Door het temperatuurverschil in infraroodstraling tussen doelen en hun achtergrond te meten met behulp van een infraroodcameradetector, kunnen verschillende infraroodbeelden (thermische beelden) worden verkregen.

Hoe werken infrarooddetectoren?

Infraroodstraling uitgezonden door doelen komt binnen in het detectiebereik van de thermische detector. De infrarooddetector zet stralingssignalen van variërende intensiteit om in overeenkomstige elektrische signalen, die vervolgens worden versterkt en verwerkt om infraroodbeelden te vormen die zichtbaar zijn voor het blote oog.

Wat is het voordeel van ongekoelde infrarooddetectoren?

Ongekoelde infrarood-brandpuntsvlakdetectoren werken bij kamertemperatuur zonder dat er Integrated Dewar Cooler Assembly (IDCA) -apparaten nodig zijn. Ze bieden voordelen, waaronder een snelle start, een laag stroomverbruik, een klein formaat, een laag gewicht, een lange levensduur en lage kosten. Hoewel de gevoeligheid mogelijk niet overeenkomt met die van gekoelde detectoren, maakt hun kosteneffectiviteit ze ideaal voor bredere toepassingen.
