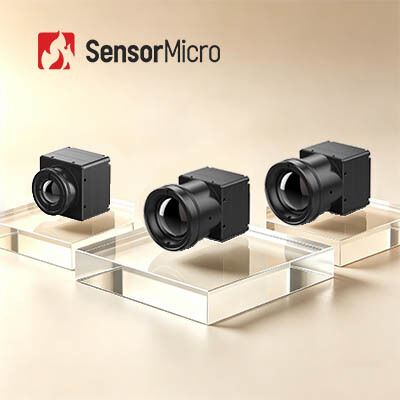

640x512 resolutie 12μm pixelgrootte LWIR-camerakern met ≤25mK NETD voor heldere thermische beeldvorming

  • 640x512 Resolution 12μm Pixel Size LWIR Camera Core with ≤25mK NETD for Clear Thermal Imaging
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer COIN612G2
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Blote kerngrootte 25,4 mm x 25,4 mm x 15,7 mm Naakt kerngewicht 15±1g
Oplossing 640x512 / 12μm NETD ≤25mK/F1.0/25℃
Spectraal bereik 8~14μm Digitale framesnelheid 25/30/50Hz
Markeren

12μM Thermal Imaging Core

,

De Thermische Weergavekern van LWIR

,

De Kern van de AIoT Thermische Weergave
Laat een bericht achter
Productomschrijving
LWIR 640x512 / 12μm Thermal Imaging Core voor duidelijke beeldvorming en beveiligingsbewaking
Productoverzicht

COIN612G2 is een van de COIN-serie infrarood thermische camera modules. Het integreert een 640×512/12μm ApexCore wafer-level infrarood detector, high-performance signaalverwerking circuit,en geavanceerde beeldverwerkingsalgoritmen.

De COIN612G2 infraroodcamera core levert scherpe en gedetailleerde thermische beelden met minder dan 25 mK NETD en een resolutie van 640x512 IR-pixels.656 beelduitvoerinterfaces, RAW/YUV-afbeeldingsgegevensuitgang, en seriepoortcontrole, dit lichtgewicht,compacte module maakt het gemakkelijk te configureren en te integreren in verschillende infraroodproducten, waaronder thermische beeldvormers en infraroodbeveiligingscamera's.

Hoofdkenmerken
  • Uitgebreide functionaliteit, kosteneffectieve oplossing:Hoogwaardige ApexCore-infrarooddetector op waferniveau met NETD ≤ 25mK, die mainstream FPA combineert met geavanceerde beeldverwerkingsalgoritmen
  • Compacte structuur, lichtgewicht ontwerp:Afmetingen: 25,4 × 25,4 × 15,7 mm, Gewicht: 15 ± 1 g, Energieverbruik ≤ 0,65 W
  • Verscheiden configuratie, snelle integratie:Meerdere lensopties, ondersteunt USB 2.0/DVP/LVDS/BT.656-interfaces, geeft RAW/YUV-beeldgegevens uit met seriepoortbesturing
Productspecificaties
Model COIN612G2
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 640×512
Pixelgrootte 12 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD ≤ 25mK/F1.0/25°C
Beeldverwerking
Digitale beeldsnelheid 25/30/50Hz
Starttijd 6s
Analoog video PAL/NTSC
Digitale video RAW/YUV422
Afbeeldingsalgoritme Correctie voor niet-eenvormigheid (NUC)
3D geluidsreductie (3DNR)
2D-geluidsonderdrukking (DNS)
Dynamische bereikcompressie (DRC)
Kanteverbetering (EE)
Afbeeldingsweergave 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-software
ICC-software Controlemodule en videodisplay
Elektrische apparatuur
Standaard externe interface 50pin: DF40C-50DP-0.4V ((51), (HRS, Man)
Uitbreidingsbord USB3.0/USB2.0/VPC/USB2.0&VPC
Communicatie-interface TTL-232/USB2.0
Digitale video-interface DVP8/DVP16/USB2.0/BT.656/LVDS
Voedingsspanning 4.5 tot en met 5,5 V
Typisch energieverbruik 0.65W
Mechanische apparatuur
Grootte van de holle kern ((mm) 25.4 x 25.4 x 15.7
Naakt kerngewicht ((g) 15 ± 1 g
Aanpassingsvermogen aan het milieu
Werktemperatuur -40°C~+70°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Vibratie 5.35 grams, willekeurige trillingen, 3-as.
Gevolgen Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer
Certificering RoHS2.0/REACH
Optische lens
Optische lens Vaste scherpstelling Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm
Beschermingsniveau IP67 ((Voorlens)
Industriële toepassingen

De COIN612G2 ongekoelde FPA LWIR thermische camera module wordt veel gebruikt in beveiligingsbewaking, industriële visie, buitenobservatie, brandbestrijding en redding, ADAS, machinevisie en meer.

Op maat gemaakte diensten
  • Product aanpassing:Aanpassing van de configuratie en aanpassing van de algoritmen aan de specifieke eisen van de branche
  • Technische ondersteuning en opleiding ter plaatse:Voorzien van kernklanten met praktische installatie van het systeem en operationele opleiding
  • Gezamenlijke innovatie voor nieuwe producten en markten:Samenwerken met klanten om innovatieve infraroodtoepassingsoplossingen samen te ontwikkelen
Vaak gestelde vragen
1Hoe kies ik de juiste infrarood-detectorresolutie?

Het hangt af van de werkelijke behoeften en toepassingen van uw producten, en de prijs is ook een factor die in aanmerking moet worden genomen.u kunt kiezen voor infrarood detectoren met een lagere resolutie zoals 120x90Voor toepassingen die zeer heldere beelden vereisen voor speciale doeleinden zoals afstandsbewaking, kies dan voor infrarooddetectoren met een hoge resolutie van 1280x1024.

2Hoe kies ik de juiste pseudo-kleur voor thermische beeldvorming?

• Grijswit is beter geschikt voor doelen met kleine temperatuurverschillen
• Rood en blauw zijn beter geschikt voor scènes waarin problemen moeten worden geïdentificeerd
• IJzerrood is het standaardkleurpalet voor de energie-industrie

Opmerking: ongeacht het palet dat u kiest, zullen de thermische temperatuurmetingen niet veranderen.

3Hoe kies ik een geschikt infrarood thermisch cameraobjectief?

• Een standaardlens kan op de juiste afstand normale objecten raken
• Teleobjectieven zijn geschikt voor relatief kleine objecten die op grote afstand moeten worden bekeken
• Breedhoeklenzen zijn beter geschikt om objecten op korte afstand met meer details te zien
• Macro-lenzen zijn ontworpen om zeer kleine objecten op korte afstand te bekijken, zoals chipcircuits
