640x512 resolutie 12μm pixelgrootte LWIR-camerakern met ≤25mK NETD voor heldere thermische beeldvorming

  • 640x512 Resolution 12μm Pixel Size LWIR Camera Core with ≤25mK NETD for Clear Thermal Imaging
  • 640x512 Resolution 12μm Pixel Size LWIR Camera Core with ≤25mK NETD for Clear Thermal Imaging
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer COIN612G2
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Blote kerngrootte 25,4 mm x 25,4 mm x 15,7 mm Naakt kerngewicht 15±1g
Oplossing 640x512 / 12μm NETD ≤25mK/F1.0/25℃
Spectraal bereik 8~14μm Digitale framesnelheid 25/30/50Hz
Markeren

12μM Thermal Imaging Core

,

De Thermische Weergavekern van LWIR

,

De Kern van de AIoT Thermische Weergave
Laat een bericht achter
Productomschrijving

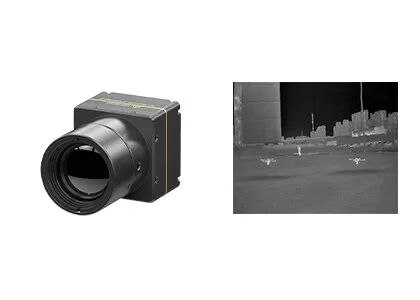

LWIR 640x512 / 12µm Thermische Beeldvormingskern voor Duidelijke Beeldvorming & Beveiligingsbewaking
Productoverzicht

COIN612G2 is een van de infrarood thermische cameramodules uit de COIN-serie. Het integreert een 640*512/12µm ApexCore wafer-level infrarooddetector, een hoogwaardig signaalverwerkingscircuit en geavanceerde beeldverwerkingsalgoritmen.

De COIN612G2 infrarood camerakern levert scherpe en gedetailleerde thermische beelden met minder dan 25 mK NETD en een resolutie van 640x512 IR-pixels. Met ondersteuning voor USB 2.0/DVP/LVDS/BT.656 beelduitvoerinterfaces, RAW/YUV beelddata-uitvoer en seriële poortbesturing, maakt deze lichtgewicht, compacte module eenvoudige configuratie en integratie mogelijk in diverse infraroodproducten, waaronder thermische camera's en infrarood beveiligingscamera's.

Belangrijkste Kenmerken
  • Uitgebreide Functionaliteit, Kosteneffectieve Oplossing: Hoogwaardige ApexCore wafer-level infrarooddetector met NETD ≤25mK, die mainstream FPA combineert met geavanceerde beeldverwerkingsalgoritmen
  • Compacte Structuur, Lichtgewicht Ontwerp: Afmetingen: 25,4*25,4*15,7 mm, Gewicht: 15±1g, Stroomverbruik ≤0,65W
  • Veelzijdige Configuratie, Snelle Integratie: Meerdere lensopties, ondersteunt USB 2.0/DVP/LVDS/BT.656 interfaces, uitvoer RAW/YUV beelddata met seriële poortbesturing
Productspecificaties
Model COIN612G2
IR Detector Indicatoren
Gevoelig Materiaal VOx
Resolutie 640*512
Pixelgrootte 12µm
Spectrale Respons 8µm ~ 14µm
Typische NETD ≤25mK/F1.0/25℃
Beeldverwerking
Digitale Framesnelheid 25/30/50Hz
Opstarttijd 6s
Analoge Video PAL/NTSC
Digitale Video RAW/YUV422
Beeld Algoritme Niet-uniformiteit Correctie (NUC)
3D Ruisreductie (3DNR)
2D Ruisonderdrukking (DNS)
Dynamisch Bereik Compressie (DRC)
Randverbetering (EE)
Beeldweergave 10 Types (Wit Heet/Lava/IJzerrood/Heet IJzer/Medisch/Arctisch/Regenboog 1/Regenboog 2/Tint/Zwart Heet)
PC Software
ICC Software Modulebesturing & Videoweergave
Elektrisch
Standaard Externe Interface 50pin: DF40C-50DP-0.4V(51), (HRS, Male)
Uitbreidingskaart USB3.0/USB2.0/VPC/USB2.0&VPC
Communicatie-interface TTL-232/USB2.0
Digitale Video-interface DVP8/DVP16/USB2.0/BT.656/LVDS
Voedingsspanning 4.5~5.5V
Typisch Stroomverbruik 0.65W
Mechanisch
Bare Core Afmetingen (mm) 25.4*25.4*15.7
Bare Core Gewicht (g) 15±1g
Milieu-aanpassingsvermogen
Bedrijfstemperatuur -40℃~+70℃
Opslagtemperatuur -45℃~+85℃
Vochtigheid 5%~95%, niet-condenserend
Trilling 5.35grms, Willekeurige Trilling, 3-assig
Schok Halve Sinusgolf, 40g/11ms, Schokrichting X-as, 3 keer
Certificering ROHS2.0/REACH
Optische Lens
Optische Lens Vaste Focus Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm
Beschermingsniveau IP67 (Voorlens)
Industriële Toepassingen

De COIN612G2 ongekoelde FPA LWIR thermische cameramodule wordt veel gebruikt in Beveiligingsbewaking, Industriële Visie, Buitenobservatie, Brandbestrijding & Redding, ADAS, Machine Vision, en meer.

Maatwerk Diensten
  • Productaanpassing: Pas configuraties aan en pas algoritmen aan om te voldoen aan branchespecifieke vereisten
  • On-Site Technische Ondersteuning & Training: Bied kernklanten praktische training voor systeeminstallatie en bediening
  • Gezamenlijke Innovatie voor Nieuwe Producten & Markten: Werk samen met klanten om innovatieve infraroodtoepassingsoplossingen mede te ontwikkelen
Veelgestelde Vragen
1. Hoe kies ik de juiste resolutie voor een infrarooddetector?

Het hangt af van de werkelijke behoeften en toepassingen van uw producten, en de prijs is ook een factor waarmee rekening moet worden gehouden. Als de eisen aan de beeldkwaliteit niet hoog zijn, kunt u infrarooddetectoren met een lagere resolutie kiezen, zoals 120x90, 256x192 of 400x300. Voor toepassingen die zeer duidelijke beelden vereisen voor speciale doeleinden, zoals bewaking op afstand, kiest u infrarooddetectoren met een hoge resolutie van 1280x1024.

2. Hoe selecteer ik de juiste pseudokleur voor thermische beeldvorming?

• Grijs wit is geschikter voor doelen met kleine temperatuurverschillen
• Rood en blauw is geschikter voor scènes waar probleempunten moeten worden geïdentificeerd
• IJzerrood is het standaard kleurenpalet voor de energiesector

Opmerking: Ongeacht welk palet u kiest, de thermische temperatuurmetingen zullen niet veranderen.

3. Hoe kies ik een geschikte infrarood thermische cameralens?

• Standaardlenzen kunnen normale doelen op de juiste afstand voldoen
• Telelenzen zijn geschikt voor relatief kleine doelen die van grote afstand moeten worden bekeken
• Groothoeklenzen zijn beter om meer details van objecten op korte afstand te zien
• Macrolenzen zijn ontworpen voor het bekijken van zeer kleine doelen op korte afstand, zoals chipcircuits
