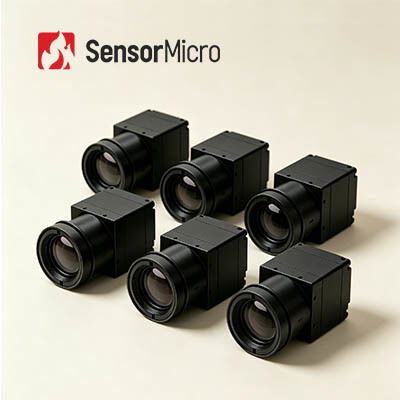

iSE Series Stable Performance 640x512 Resolutie 12μm Pixel Pitch Uncooled Thermal Camera Module
| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iSE612 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Digitale framesnelheid | 50 Hz | Typisch NETD | ≤20mK |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Oplossing | 640x512 / 12μm |
| Digitale zoom | 1X/2X/4X/8X | Voedingsspanning | 2,7V~5,3V |
| Markeren | 400x300 infrarode Camerakern,Ongekoelde Thermische Cameramodule,17μm Infrarode Camerakern |
||
Productomschrijving
iSE-serie Infraroodcamera Core Uncooled Thermal Camera Module 640x512/12μm
Productoverzicht
De iSE612 is een ongekoude thermische IR-cameramodule uit de iSE-serie met een 640x512/12μm ongekoude infrarooddetector, uitgebreide optische componenten, professionele signaalverwerkings circuits,en geavanceerde beeldverwerkingsalgoritmen.
Met een soepele beeldvorming, stabiele werking en gunstige kostenprestaties is de iSE612 thermische camera-kern uitgerust met een zelfstandige ApexCore 640×512 12μm keramische verpakkingswarmte-detector.Uitstekende sensorprestaties zorgen voor thermische beelden met weinig geluid, en NETD≤20mK weerspiegelt een uitstekend temperatuuronderscheidend vermogen.
Belangrijkste kenmerken
- Soepel, stabiel en kosteneffectief:Geen sluiterkalibratie tijdens de werking vereist, waardoor beeldstottering wordt geëlimineerd.
- Compact en lichtgewicht:Afmetingen van slechts 25,4 × 25,4 × 22,7 mm, gewicht van de kern ≤ 26 ± 1,5 g. Ruimtebesparende constructie maakt flexibele systeemintegratie mogelijk
- Rich Feature Set:Ondersteunt algoritmen met superresolutie, picture-in-picture, aanpasbare OSD, slaapmodus, kalibratie met één klik en compatibiliteit met verschillende Micro OLED-displays
- Flexible integratie:Compatibel met meerdere optische lenzen en verlengcomponenten voor gemakkelijke secundaire ontwikkeling en systeemaanpassing
Technische specificaties
| Model | iSE612 | |
|---|---|---|
| IR-detectoren Indicatoren | ||
| Gevoelig materiaal | VOx | |
| Resolutie | 640×512 | |
| Pixelgrootte | 12 μm | |
| Spectrumrespons | 8 μm ~ 14 μm | |
| Typische NETD |
≤ 20mK |
|
| Beeldverwerking | ||
| Digitale beeldsnelheid | 50 Hz | |
| Starttijd | 6s | |
| Digitale video | Voor de toepassing van deze richtlijn geldt dat: | |
| Afbeeldingsalgoritme | NUC/DRC/DNS/DDE/SFFC | |
| Zonder sluiter | Ondersteund | |
| Afbeeldingsweergave | 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow1/Rainbow2/Tint/Black Hot) | |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal | |
| Digitaal zoomen | 1x/2x/4x/8x | |
| Compensatiemodus | Handleiding | |
| Elektrische apparatuur | ||
| Standaard externe interface | 50 pin: BP040SB-50-0114-B-R0 | |
| Communicatie-interface | TTL-232/USB2.0 | |
| Digitale video-interface | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Uitbreidingscomponenten | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Elektrische interface | ||
| Voedingsspanning | 2.7V~5.3V | |
| Typisch energieverbruik | 0.8W@50Hz@23±3°C | |
| Mechanische/Lens | ||
| Grootte van de kern | 25.4 × 25.4 × 22.7 mm | φ36×24,3 mm |
| Naakt kerngewicht | 26±1,5 g | 28±1,5 g |
| Optische lens | Vaste scherpstelling Athermal: 4.8/9.1/13/19mm |
|
| Gevolgen | Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer | 1500 g@0,4 ms |
| Vibratie |
5.35g, willekeurige trillingen, 3-as. |
|
| Componenten van de sluiter | Facultatief | |
| Aanpassingsvermogen aan het milieu | ||
| Werktemperatuur | -40°C~+70°C | |
| Bergingstemperatuur | -45°C~+85°C | |
| Vochtigheid | 5% tot 95%, niet-condenserend | |
| Certificering | RoHS2.0/REACH | |
Industriële toepassingen
- Industriële visie
- Brandbestrijding en redding
- Beveiligingsbewaking
- Uiterlijk observeren
- Machinaal zicht
- Consumentenelektronica
Vermogens van het bedrijf
- Hoge gevoeligheid en uitstekende prestaties
- Wereldwijd toonaangevende technologie in de infraroodindustrie
- Verschillende infrarooddetectoren beschikbaar - zowel ongekoelde als gekoelde infrarooddetectoren in verschillende formaten en pixelgroottes
- Volumeproductie om snelle levering te garanderen - drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren
Vaak gestelde vragen
Hoe werkt een niet-gekoelde microbolometer?
Door gebruik te maken van het principe van het infraroodstralende thermische effect, omzet de ongekoelde infrarooddetector infraroodstralingsenergie in warmte-energie met infrarood absorberend materiaal,zodat de temperatuur van het gevoelige materiaal stijgtDan... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
Wat is het voordeel van een ongekoelde infrarood detector?
De niet-gekoelde infraroodfocal plane detector heeft geen IDCA-apparaat nodig en kan bij kamertemperatuur werken.kleine afmetingenHoewel de gevoeligheid van de ongecoelde infraroodfocalplane detector na jaren van ontwikkeling niet zo goed is als die van de gekoelde infrarood detectoren, is de sensitiviteit van de infraroodfocalplane detector in de eerste plaats afhankelijk van de kwaliteit van de infraroodfocalplane detector.De kostenprestaties zijn duidelijk beter dan die van de gekoelde detector, die een breder toepassingsgebied heeft.
