Stop-r van de de Kern Ongekoelde Thermische Camera van de Reeks de Infrarode Camera Module 400x300/17μm
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xResolutie | 400x300 / 17μm | De Waaier van de temperatuurmeting | -20℃~550℃ |
---|---|---|---|
NETD | <30mK | Spectrale Waaier | 8~14μm |
Grootte | 44.5x44.5x33.6mm | Gewicht | ≤77g |
Hoog licht | 400x300 infrarode Camerakern,Ongekoelde Thermische Cameramodule,17μm Infrarode Camerakern |
Van de de Reeks400x300/17μm Ongekoelde Thermische Weergave van GST stop-r de Camerakern voor Infrarode Camera

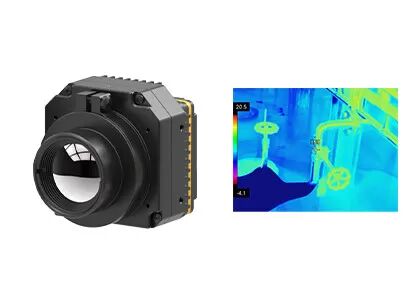

PLUG417R is één van de stop-r de cameramodules van reeks ongekoelde thermische die IRL door Globale Sensortechnologie worden ontwikkeld (GST). Het bestaat uit de ongekoelde infrarode detector van 400x300/17μm, volledige reeks optische componenten, het de professionele kring van de signaalverwerking en algoritme van de beeldverwerking.
PLUG417R is een soort ongekoelde infrarode thermische die weergavemodule op het gebied van industriële thermische weergave en temperatuurmeting wordt toegepast. De temperatuurwaaier is klantgericht, wat aan de specifieke vereisten van industriële thermografie kan voldoen en een duidelijk thermisch beeld met een waaier van de temperatuemeting van -20℃~550℃ voorstellen.
PLUG417R de thermische module kan in vele eindproducten worden geïntegreerd die vergt de infrarode thermische weergavetechnologie en in ingediend van de inspectie van de thermograhy, elektriciteitsmacht, beeldverwerking, de bouwinspectie, petrochemische stoffen enz. toegepast.
- Detectorresolutie: 400x300/17μm
- Detectormateriaal: Vanadiumoxyde
- NETD<30mk>
- Framesnelheid: 25Hz/30Hz/50Hz/60Hz
- Grootte: 44.5x44.5x36.6
- Gewicht: ≤77g
Model | PLUG417R |
De Detectorprestaties van IRL | |
Resolutie | 400x300 |
Pixelhoogte | 17μm |
Spectrale Waaier | 8~14μm |
NETD | <30mk> |
Beeldverwerking | |
Framesnelheid | 25Hz/30Hz/50Hz/60Hz |
Starttijd | <15s> |
Analoge Video | PAL/NTSC |
Digitale Video | RAW/YUV/BT656/LVDS |
Uitbreidingscomponent | USB/Camerlink |
Het verduisteren Wijze | Lineair/Histogram/Gemengd |
Digitaal Gezoem | 1~8X voortdurend Gezoem, Stapgrootte 1/8 |
Beeldvertoning | Zwarte Hete/Witte Hete/Pseudokleur |
Beeldrichting | Horizontaal/Verticaal/knipt diagonaal weg |
Beeldalgoritme | NUC/AGC/IDE |
Elektrospecificatie | |
Standaard Externe Interface | 50pin_HOURS interface |
Communicatie Wijze | Rs232-TTL, 115200bps |
Leveringsvoltage | 4.5~6V |
Temperatuurmeting | |
Werkende Temperatuurwaaier | -10°C~50°C |
Temperatuurwaaier | -20°C~150°C, 100°C~550°C |
Temperatuurnauwkeurigheid | ±2°C of ±2% (neem de Maximumwaarde) |
SDK | ARM/Windows/Linux SDK, Volledig schermthermografie |
Fysieke Kenmerken | |
Afmeting (mm) | 44.5x44.5x36.6 |
Gewicht | ≤77g |
Milieuaanpassing | |
Verrichtingstemperatuur | -40°C ~ +70°C |
Opslagtemperatuur | -45°C ~ +85°C |
Vochtigheid | Non-condensing 5%~95%, |
Trilling | Willekeurige Trilling 5.35grms, As 3 |
Schok | Helft-sinus Golf, 40g/11ms, 3 As 6 Richting |
Optica | |
Facultatieve Lens | Vaste Athermal Nadruk: 7.5mm/13mm/19mm/25mm/35mm |
De infrarode module van PLUG417R wordt wijd gebruikt in Electric Power-Inspectie, Beeldverwerking, de Bouwhvac Veiligheid & de Controle van, in openlucht, Brandbestrijding & Redding, Wetshandhaving & Redding, van ADAS, UAV Nuttige lading enz.
1. Hoe werkt ongekoelde brandpuntsmicrobolometer van de vliegtuigserie?
Door het principe van infrarood stralend thermisch effect te gebruiken, zet de ongekoelde infrarode detector infrarode stralingsenergie in thermische energie met infrarood absorptiemateriaal om, zodat de temperatuur van het gevoelige materiaal stijgt. Dan, een bepaalde fysische parameter van de gevoelige materiële wijzigingen dienovereenkomstig en bekeerlingen in elektrosignaal of zichtbaar licht signaal door een bepaald die omzettingsmechanisme wordt ontworpen om de opsporing van het voorwerp te realiseren.
2. Wat is het voordeel van ongekoelde infrarode detector?
De ongekoelde infrarode brandpuntsvliegtuigdetector vergt geen apparaat Geïntegreerd van de Dewarvat Koeler Assemblage (IDCA) en kan bij kamertemperatuur werken. Het heeft etc. de voordelen van snel begin, lage machtsconsumptie, kleine grootte, lichtgewicht, met lange levensuur, lage kosten. Hoewel de gevoeligheid van ongekoelde infrarode brandpuntsvliegtuigdetector niet zo goed is zoals dat van gekoelde infrarode detectors, na jaren van ontwikkeling, zijn zijn kostenprestaties duidelijk beter dan de gekoelde detector geweest, die een breder toepassingsvooruitzicht heeft.
