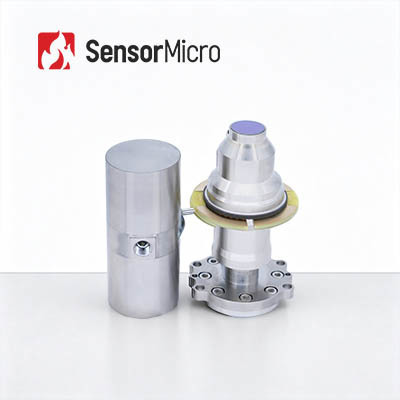

HOT 1024x768 10μm geïntegreerde Dewar-koeler assemblage gekoelde infrarood detector

  • HOT 1024x768 10μm Integrated Dewar Cooler Assembly Cooled Infrared Detector
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C1010H
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1024x768/10μm NETD 20 mK(F2); 25mK(F4)
Type Gekoelde HETE infrarooddetector Max. Framesnelheid 100 Hz
Reactie Niet-uniformiteit ≤8% Spectraal bereik 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm
Markeren

Koelere Assemblage van het hoge Prestaties de Geïntegreerde Dewarvat

,

Geïntegreerde Dewarvat Koelere Assemblage A320x256
Laat een bericht achter
Productomschrijving
Productbeschrijving

De C1010H HOT gekoelde infrarooddetector maakt gebruik van een geavanceerde lineaire cryocooler om een resolutie van 1024×768 met pixels van 10 µm te leveren. Door de werktemperatuur van het focal plane te verhogen naar 150 K zonder in te leveren op beeldkwaliteit, bereikt het opmerkelijke SWaP (Size, Weight, and Power) voordelen. Het is ontworpen om een langere looptijd te ondersteunen en naadloze integratie in compacte systemen mogelijk te maken, wat zorgt voor scherpe high-definition thermische beelden om te voldoen aan een breed scala aan thermische detectiebehoeften.

Belangrijkste Kenmerken
Grotere FPA, Kleinere Pixelgrootte
  • 1024×768 megapixelresolutie voor een breed gezichtsveld
  • 10 µm kleine pixelgrootte voor hoge ruimtelijke resolutie en detectie over lange afstand
Snelle Koeling, Lager Energieverbruik
  • Koeltijd van slechts 3 minuten
  • Stabiel energieverbruik tot 3W
Hoge Betrouwbaarheid, Duurzame Werking
  • Mean Time To Failure (MTTF) tot 25.000 uur
Productspecificaties
Model C1010H
Gevoelig Materiaal T2SL
Resolutie 1024×768
Pixelgrootte 10 µm
Spectrale Respons 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm
Typische NETD 20 mK (F2)
25 mK (F4)
Max. Framerate 100 Hz
Effectieve Pixelsnelheid ≥ 99,5%
Respons Niet-uniformiteit ≤ 8%
Bedrijfstemperatuur -45 °C ~ +71 °C
Cryocooler LS711H
Koeltijd (23 °C) ≤ 3 min
Max. Energieverbruik (71 °C) ≤ 12 W
Stabiel Energieverbruik (23 °C) ≤ 3 W
Afmetingen (mm) Cryocooler: φ26 × 55,8
Dewar: 33 × 37,5 × 70
Gewicht (g) ≤ 235
Industriële Toepassingen

De C1010H HOT MWIR gekoelde infrarooddetector wordt veel gebruikt in vele gebieden, zoals NDT (Non-Destructive Testing), Milieumonitoring, Langeafstandsbewaking, Wetenschappelijk Onderzoek, en meer.

Onze Service
Pre-Sales
  • Vereiste Analyse
  • Scenario Beoordeling
  • Productselectie
  • Gepersonaliseerde Oplossingen
Implementatie
  • Snelle Levering
  • Systeemintegratie & Testen
  • Technische Training
  • Applicatiebegeleiding
After-Sales
  • Diagnostiek op Afstand
  • Garantieservice
  • Firmware-upgrades
Veelgestelde Vragen
1. Wat is infrarood thermische beeldvorming?

Infrarood thermische beeldvorming is een methode die infraroodstraling en thermische energie gebruikt om informatie over objecten te verzamelen. Volgens het stralingsverschil tussen het object en de achtergrondomgeving, en het stralingsverschil van elk deel van het object zelf, kan het infrarood thermische beeld de stralingsfluctuatie van elk deel van de scène weergeven, waardoor de kenmerken van de scène worden onthuld.

2. Wat zijn de voordelen van infrarood thermische beeldvorming?
  • Zien door totale duisternis
  • Identificatie onder camouflage
  • Detectie over lange afstand
  • Detectie van warmteverdeling
  • Contactloze temperatuurmeting
  • Bewustzijn van aanwezigheid
3. Wat zijn de toepassingen van infrarood thermische beeldvorming?

Temperatuurmeting en beeldvorming bij alle weersomstandigheden zijn twee basisfuncties van infrarood thermische beeldvormingstechnologie. Producten ontwikkeld op basis van deze twee technologieën worden veel gebruikt in de elektriciteitssector, beveiliging & monitoring, industriële productie, wetenschappelijk onderzoek, medische behandeling en andere traditionele gebieden.
