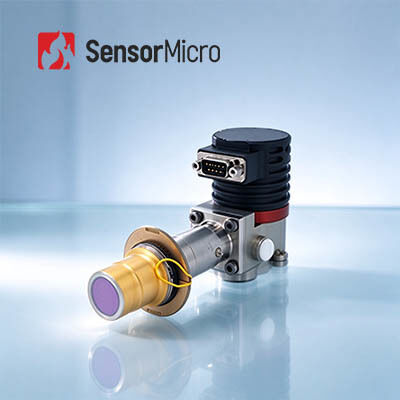

Type II Superlattice LWIR Gekoelde Infrarood Detector 640x512 15µm Geïntegreerde Dewar Koeler Assemblage

  • Type II Superlattice LWIR Cooled Infrared Detector 640x512 15µm Integrated Dewar Cooler Assembly
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C615S
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Materiaal T2SL Technologie Infrarood
Oplossing 640x512 / 15μm NETD 22mk; 25mK
Spectraal bereik 7,7~9,5 (LW) Maat 148x58,5x71mm
Markeren

LWIR koelde Infrarode Detector

,

Superlattice koelde Infrarode Detector

,

Gekoelde Infrarode Detector 640x512
Laat een bericht achter
Productomschrijving
Productoverzicht

De C615S LWIR gekoelde infrarooddetector beschikt over een resolutie van 640×512 met een pixelpitch van 15 µm. Hij is gebouwd op de wereldwijd toonaangevende Type II Superlattice (T2SL) technologie, die massaproductie mogelijk maakt en gebruikers uiteindelijk ten goede komt met een betaalbaardere prijs zonder prestatieverlies. Het industriestandaard formaat en de interface stellen klanten in staat om over te schakelen op en te profiteren van de meest geavanceerde T2SL-technologie zonder verdere R&D-investeringen.

Met een resolutie van 640×512 en een gereduceerde pixelpitch van 15 µm biedt de C615S LWIR gekoelde detector duidelijke beelden en superieure prestaties. Hij beschikt over de meest geavanceerde technologie, hoge kwantumefficiëntie, hoge framesnelheid, hoge gevoeligheid, lage ruis en uitstekende niet-uniformiteit.

Zonder angst voor interferentie is de C615S LWIR superlattice detector geschikt voor doeldetectie in complexe achtergronden, zoals schepen op zee in scènes met lichtreflectie op het wateroppervlak, vliegtuigen tegen een bewolkte hemel, en vergelijkbare uitdagende omgevingen.

Belangrijkste Kenmerken
Lange-golf detectie, immuun voor interferentie
  • Sterke penetratiecapaciteit in zand en stof, aanpasbaar aan complexe omgevingen
  • Ongevoelig voor verblinding door sterk zonlicht of op wateroppervlakken
  • Verbeterde capaciteit om objecten met lage temperaturen te detecteren
T2SL-technologie om industrietrends te leiden
  • Hogere kwantumefficiëntie met superieure gevoeligheid
  • Lage ruis en uitstekende niet-uniformiteit
Hoge veelzijdigheid, stabiele levering
  • Configureerbare F-getal
  • Consistente kwaliteit in massaproductie
Productspecificaties
Model C615S
Gevoelig Materiaal T2SL
Resolutie 640×512
Pixelgrootte 15 µm
Spectrale Respons 7.7 µm±0.2 µm～9.4 µm±0.3 µm
Werkingsmodus Snapshot; ITR/Interlace & Binning Integratiemodi; Windows Modus; Anti-blooming
Laadcapaciteit ITR: 12.22Me-/6.67Me-
Interlace & binning: 24.44Me-/13.33Me-
Dynamisch Bereik ITR: ≥76dB
Interlace & binning: ≥77dB
Uitvoerkanaal 4; Tot 22.5MHz per uitgang
Max. Framesnelheid 220Hz
Typische NETD 25mK (F2 ITR)
22mK (F2 Interlace & binning)
Effectieve Pixelsnelheid ≥99.5%
Respons Niet-uniformiteit ≤8%
Configureerbare Cryocooler RS058F
Stabiel Stroomverbruik (23℃) ≤8W
Max. Stroomverbruik (71℃) ≤20W
Voeding 24V DC
Koeltijd (23℃) ≤5min30s
Maximale Afmetingen (mm) 148×58.5×71
Gewicht (g) ≤570
Bedrijfstemperatuur -45℃～+71℃
Industriële Toepassingen

De C615S LWIR gekoelde IR-sensor wordt veel gebruikt op vele gebieden, zoals NDT (Non-Destructive Testing), milieumonitoring, langeafstandsbewaking, wetenschappelijk onderzoek, en meer.

Gestandaardiseerde Service
  • Volledige Documentatie: Producthandleidingen, installatiegidsen en selectieverwijzingen. Begin zonder giswerk.
  • Ondersteuning bij Ontwikkeling & Testen: Eenvoudige integratietests van monsters, prestatie-evaluatie en parameterverificatie.
  • Geavanceerde Ontwikkelaars Toolkit: SDK's, API's, algoritmen en debuggingtools voor diepe integratie.
  • Technische Ondersteuning op Afstand: 24/7 ondersteuning — snelle reactie en tijdige oplossing voor kritieke problemen.
  • Garantie: Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Veelgestelde Vragen
1. Wat is een MCT/HgCdTe detector?

MCT, ook wel HgCdTe genoemd, verwijst naar Mercury-Cadmium-Telluride, een chemische verbinding van cadmiumtelluride (CdTe) en kwiktelluride (HgTe) en een veelgebruikt materiaal in fotodetectoren. Een MCT/HgCdTe detector is een fotoconductieve detector die werkt in een cryogene omgeving en infraroodstraling kan detecteren. Het is gevoeliger dan thermische sensoren.

2. Wat is een T2SL detector?

T2SL verwijst naar Type-II Superlattice, een kunstmatig materiaal met afwisselende periodieke heterojuncties op nanometerformaat. Het heeft een hoge uniformiteit en superieure optische eigenschappen, zoals een grote effectieve elektronenmassa, een grote absorptiecoëfficiënt en een hoge kwantumefficiëntie. Vergeleken met MCT infrarooddetectoren bieden T2SL infrarooddetectoren een goede materiaaluniformiteit, lage kosten en vergelijkbare prestaties als MCT infrarooddetectoren in de midden- en lange golfbanden, maar hebben grote voordelen in de zeer lange golfband.
