xHet koelen Macht | (@ 100K@20 ℃) >400mW | Stabiele Machtsconsumptie | <3> |
---|---|---|---|
Werktemperatuur | -45℃~+85℃ | Maat | 45x34x67mm |
Gewicht | <250g | MTTF | >10000h |
Markeren | Spleet Geïntegreerde Dewarvat Koelere Assemblage,RS046H geïntegreerde Dewarvat Koelere Assemblage |

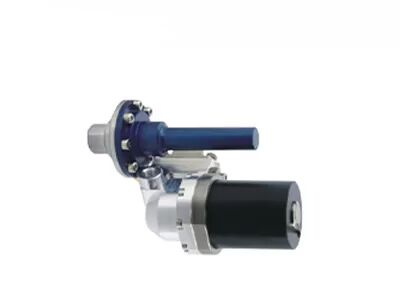

RS046H 400 mW gesplitste roterende Stirling-cryokoeler voor gekoelde infrarooddetectoren
RS046H is een gesplitste versie van de RS046 roterende stirlingkoeler, ontwikkeld door Global Sensor Technology (GST).Met dezelfde compressorstructuur als RS046, is het gesplitste formaat RS046H zelfs nog kleiner.
De koude vinger in de RS046H dewar-koeler heeft dezelfde diameter als die in de RS046-koeler, maar met een kortere lengte.Profiteer van het gedeelde ontwerp van de compressor en de koude vinger, het infraroodsysteem met geïntegreerde RS046H is flexibel in speciaal ontwerp.Bovendien is de gekoelde detector zelf gescheiden van de trillingsbron, waardoor de RS046H optimaal inzetbaar is wanneer betere trillingen en speciale omstandigheden vereist zijn.
Vanwege het lichte gewicht, de miniaturisatie en het lage stroomverbruik kan de cryokoeler gemakkelijker worden geïntegreerd in verschillende terminalproducten, wat de kosten aanzienlijk kan verlagen en kan voldoen aan verschillende aangepaste behoeften van klanten.
- MTTF>10000 uur
- Koelvermogen: (@100K@20℃)>400mW
- Koeltijd: <5 minuten (110J@100K@20℃)
- Kleine maat
- Laag geluidsniveau
- Laag verbruik
Model | RS046H |
Type | Gesplitste roterende Stirling-cryokoeler |
MTTF | > 10000 uur |
Grootte (mm) |
45×34×67 Φ38×70 |
Gewicht | <250g |
Koelvermogen | (@100K@20°C)>400mW |
Werktemperatuur | -45°C ~ +85°C |
Bewaar temperatuur | -56°C~ +85°C |
Milieuspecificatie | MIL-STD-810 |
Ingangsspanning | 24-32VDC |
Maximaal stroomverbruik | <12W |
Constant stroomverbruik | <3.5W (130mW@100K@20°C) |
Koeltijd | <5min (110J@100K@20°C) |
Cold Finger-dimensie | Φ6,4 mm |
Elektronica | Extern |
Integratie methode | IDDCA |
De RS046H geïntegreerde dewar-koeler wordt gebruikt om een cryogene omgeving te bieden voor de gekoelde infrarooddetectoren.
1. Wat is infrarood warmtebeeldvorming?
In de natuur kunnen alle objecten waarvan de temperatuur hoger is dan het absolute nulpunt (- 273 ℃) infrarode stralen uitstralen.Door de infraroodcameradetector te gebruiken om het infraroodstralingstemperatuurverschil tussen het doel zelf en de achtergrond te meten, kunt u verschillende infraroodbeelden krijgen, ook wel warmtebeelden genoemd.
2. Hoe werken infrarooddetectoren?
Infraroodstraling die door het doel wordt uitgezonden, komt het detectiebereik van de thermische detector binnen, vervolgens zet de infrarooddetector het stralingssignaal van verschillende intensiteit om in het overeenkomstige elektrische signaal en vormt vervolgens door versterking en videoverwerking het infraroodbeeld dat kan worden waargenomen door de blote ogen.
3. Wat zijn de voordelen van gekoelde infrarooddetectoren?
De gekoelde infrarood focal plane detector werkt op een lage temperatuur die wordt geleverd door een detector dewar cooler (ddc).Het heeft een hoge gevoeligheid en kan een subtieler temperatuurverschil onderscheiden dan een ongekoelde infrarooddetector.Het kan objecten detecteren, identificeren en herkennen op een zeer lange afstand, meer dan tien kilometer verderop.De structuur van een gekoelde detector is zeer complex, wat resulteert in relatief hoge kosten dan een ongekoelde detector.
