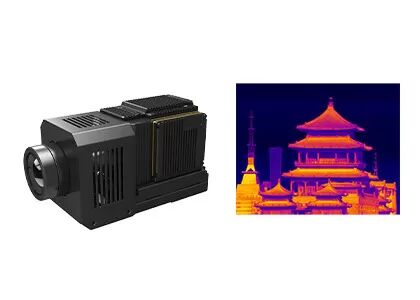

MWIR MCT Infrarood Thermal Imaging Module 1280x1024/12μm
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | GAVIN1212 |
| Min. bestelaantal | 1 stuk |
| Prijs | negotiable |
| Betalingscondities | L/C, T/T |
Productdetails
| Type | MWIR Camera Module | De Detector van IRL | Gekoelde detector |
|---|---|---|---|
| Oplossing | 1280x1024 / 12μm | NETD | ≤20mK |
| Spectraal bereik | 3,7 ~ 4,8 μm MW | Maat | 165x86x107mm |
| Markeren | Infrarode de Thermische Weergavemodule van MCT,1280x1024 infrarode Thermische Weergavemodule,De Infrarode Thermische Module van MWIR |
||
Productomschrijving
Hoge resolutie 1280x1024/12μm MWIR MCT Thermal Imaging Module
Productbeschrijving
GAVIN1212 is een gekoelde mid-wave thermische beeldvorming module. Het bestaat uit een 1280x1024/12μm hoge resolutie HgCdTe MWIR IR-detector met RS058F cryocooler,Hardware-elektronica en verschillende beeldverwerkingsalgoritmen zijn ook al ingebed om scherpe en heldere thermische beelden te presenteren.
De beeldverwerkingsalgoritmen, met inbegrip van de basiscorrectie van niet-uniformiteit (NUC), automatische winstcontrole (AGC), intelligente detailsverbetering (IDE), enz.De GAVIN1212 kan megapixels high definition infrarood beelden uitvoeren via zijn HDMI digitale video-interfaceMet de industriële standaard cameralink-interface kunnen infraroodcamera's of systeemintegratoren hun eigen complete camera eenvoudig ontwerpen of integreren op basis van de thermische beeldvormingsmodule GAVIN1212.
Hoofdkenmerken
- Voldoen aan de behoeften van langeafstandsdetectie
- Hoge gevoeligheid, NETD≤20mK
- Breed gezichtsveld, resolutie tot 1280x1024
- Eenvoudige integratie in het systeem
- DVP/Cameralink Interface, RAW/YUV beelduitgang
- Er zijn verschillende continu optische zoomlenzen verkrijgbaar
Productspecificaties
| Model | GAVIN1212 |
| IR-detectorprestaties | |
| Resolutie | 1280x1024 |
| Pixel Pitch | 12 μm |
| Cryocooler | RS058F |
| Spectrumbereik | 30,7 μm ∙ 4,8 μm MW |
| Afkoeltijd ((20°C) | ≤ 8min |
| NETD (20°C) | ≤ 20mK |
| Beeldverwerking | |
| Framerate | 50 Hz/100 Hz |
| Dimming-modus | Lineair/histogram/gemengd |
| Digitaal zoomen | ×1/×2/×4 |
| Afbeeldingsrichting | Horizontaal/verticaal/diagonaal draaien |
| Afbeeldingsalgoritme | NUC/AGC/IDE |
| Elektrische specificatie | |
| Standaard externe interface | J30JZ 25pin; HDMI speciale uitgangsinterface |
| Analoog video | / |
| Digitale video | HDMI-uitgang: YUV Cameralink Uitgang: 16 bit RAW/YUV |
| Synchronisatie | Frame External Sync: RS422 niveau |
| Communicatie | RS422, 115200bps |
| Stroomvoorziening | 24V±1V |
| Stabiel stroomverbruik | 16W |
| Afmeting (mm) | 165x86x107 |
| Gewicht | ≤ 1600 g |
| Operatietemperatuur | -40°C ~ +60°C |
| Vibratiemogelijkheid | Vibratie: GJB Vervoer met hoge snelheid op voertuigen Schok: halve sinusgolf, 40 g 11 ms, 3 as 6 richting 3 keer elk |
| Optische lens | |
| Optioneel glas | Continu zoomen: 37,5~750 mm/F4 Vaste zoom: 19mm/F2; 40mm/F2; 240mm/F2 |
Industriële toepassingen
De thermische infraroodcameramodule GAVIN1212 wordt op veel gebieden gebruikt, zoals Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload, enz.
Onze voordelen
Voorverkoop
Analyse van de behoeften
Scenariobeoordeling
Productkeuze
Op maat gemaakte oplossingen
Uitzending
Snelle levering
Systemintegratie en testen
Technische opleiding
Aanbevelingsrichtlijn
Naverkoop
Diagnostiek op afstand
Garantiedienst
Firmware-upgrades
Technisch onderhoud
Vaak gestelde vragen
1Wat is NETD?
NETD verwijst naar "Noise Equivalent Temperature Difference".Het is een maatstaf voor hoe goed een thermische beeldvorming detector in staat is om te onderscheiden tussen zeer kleine verschillen in thermische straling in het beeldDe NETD wordt meestal uitgedrukt in milli-Kelvin (mK).
2Wat is SWaP3?
SWaP3 verwijst naar grootte, gewicht, vermogen, prestaties en prijs.
3Wat is DRI?
DRI verwijst meestal naar de detectie-, herkennings- en identificatieafstand van een thermisch beeldsysteem.
