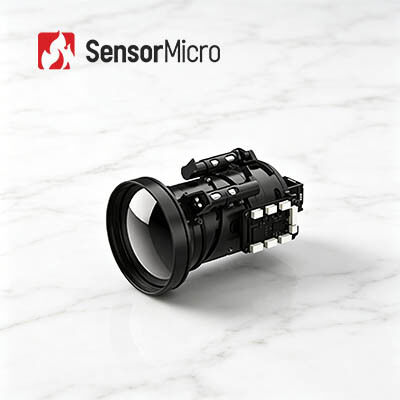

LWIR-thermische camera-module met een resolutie van 640x512 en een pixelgrootte van 12 μm voor heldere thermische afbeeldingen

  • LWIR Thermal Camera Module with 640x512 Resolution and 12μm Pixel Size for Clear Thermal Imaging
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iSE612
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Typisch NETD ≤20mK Digitale framesnelheid 50 Hz
type Ongekoelde cameramodule Afbeeldingsalgoritme NUC/DRC/DNS/DDE/SFFC
Oplossing 640x512 / 12μm Typisch stroomverbruik 0,8 W bij 50 Hz bij 23 ± 3 ℃
Markeren

Thermische Cameramodule 400x300

,

77g thermische Cameramodule
Laat een bericht achter
Productomschrijving
LWIR thermische camera-module 640x512 / 12μm met heldere thermische beeldvorming
LWIR 640x512/12 μm infraroodcameramodule zonder koeling met heldere thermische beeldvorming
De iSE612-infraroodkern onderscheidt zich door een stabiele beeldvorming, een lage kostenbesparing en een gemakkelijke integratie.Aangedreven door zelf ontwikkelde ApexCore keramische verpakking thermische sensor met 640 × 512 resolutie en 12 μm pixelgrootte, het bereikt een superieure thermische detectie nauwkeurigheid en een laag geluidsniveau onder NETD≤20mK standaard.
Het apparaat werkt zonder sluiterkalibratie en voorkomt volledig intermitterend stotteren van het frame, waardoor de thermische beelduitgang tijdens de observatie continu en soepel blijft.
Het miniaturiseerde uiterlijk biedt opvallende voordelen in installatie en lay-out. De compacte afmetingen en het lichte gewicht van de blote kern maken het perfect in de smalle ruimte van verschillende apparaten.Een redelijk ruimtebesparend ontwerp van de structuur vergroot de flexibiliteit van de installatie van het systeem en de algemene lay-outplanning.
De rijke ingebouwde functies omvatten meerdere praktische modi zoals superresolutie optimalisatie, beeld-in-beeld weergave en energiebesparende slaapmodus.Het ondersteunt ook flexibele OSD-bewerking en snelle kalibratie met één klikPerfecte compatibiliteit met verschillende schermen, optische lenzen en uitgebreide accessoires vergemakkelijkt de daaropvolgende uitbreiding van functies en maatwerkontwikkeling.goed tegemoetkomen aan de uiteenlopende markttoepassings- en apparatuurmatchingbehoeften.
Hoofdkenmerken
Soepel, stabiel en kosteneffectief
  • Geen sluiterkalibratie vereist tijdens het gebruik, waardoor beeldstottering die gebruikelijk is in traditionele sluitersystemen wordt geëlimineerd
  • Het gebruik van een zeer kosteneffectieve ApexCore-keramische verpakkingsdetector, NETD≤20mK
Compact en lichtgewicht, flexibel voor integratie
  • Afmetingen van slechts 25,4 × 25,4 × 22,7 mm, kaal kerngewicht ≤ 26±1,5 g
  • Een ruimtebesparend bouwwerk maakt een flexibele systeemopstelling en -integratie mogelijk
Rijke kenmerken voor naadloze integratie
  • Ondersteunt algoritmen met superresolutie, picture-in-picture, aanpasbare OSD, slaapmodus, kalibratie met één klik en compatibiliteit met verschillende Micro OLED-displays
  • Compatibel met meerdere optische lenzen en verlengcomponenten voor gemakkelijke secundaire ontwikkeling en systeemaanpassing
Productspecificaties
Model iSE612
IR-detectoren Indicatoren
Gevoelig materiaal VOx
Resolutie 640×512
Pixelgrootte 12 μm
Spectrumrespons 8 μm ~ 14 μm
Typische NETD

≤ 20mK
Beeldverwerking
Digitale beeldsnelheid 50 Hz
Starttijd 6s
Digitale video Voor de toepassing van deze richtlijn geldt dat:
Afbeeldingsalgoritme NUC/DRC/DNS/DDE/SFFC
Zonder sluiter Ondersteund
Afbeeldingsweergave 10 Soorten (Wit warm/Lava/IJzerrood/Hot Iron/Medisch/Arctisch/Rainbow1/Rainbow2/Tint/Black Hot)
Afbeeldingsrichting Horizontaal/verticaal/diagonaal
Digitaal zoomen 1x/2x/4x/8x
Compensatiemodus Handleiding
Elektrische apparatuur
Standaard externe interface 50 pin: BP040SB-50-0114-B-R0
Communicatie-interface TTL-232/USB2.0
Digitale video-interface DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Uitbreidingscomponenten USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische interface
Voedingsspanning 2.7V~5.3V
Typisch energieverbruik 0.8W@50Hz@23±3°C
Mechanische/Lens
Grootte van de kern 25.4 × 25.4 × 22.7 mm φ36×24,3 mm
Naakt kerngewicht 26±1,5 g 28±1,5 g
Optische lens Vaste scherpstelling Athermal: 4.8/9.1/13/19mm
  • Vaste scherpstelling Athermal: 25/35/50/70/100mm
  • Handmatig scherpstellen: 25/35/50mm
  • Geautomatiseerde lens: 75/100/150 mm
  • Continu Zoom: 15~75/20~100/28~90/30~150/30~180/25~225mm
Gevolgen Halve sinusgolf, 40 g / 11 ms, impactrichting X-as, 3 keer 1500 g@0,4 ms
Vibratie

5.35g, willekeurige trillingen, 3-as.
Componenten van de sluiter Facultatief
Aanpassingsvermogen aan het milieu
Werktemperatuur -40°C~+70°C
Bergingstemperatuur -45°C~+85°C
Vochtigheid 5% tot 95%, niet-condenserend
Certificering RoHS2.0/REACH
Industriële toepassingen
De iSE612 thermische camera module wordt veel gebruikt in industriële visie, brandbestrijding en redding, beveiligingsbewaking, buitenobservatie, machinevisie, consumentenelektronica, enz.
Uw betrouwbare partner op het gebied van infraroodsensoren
Grondige technische deskundigheid
Met vele jaren ervaring in onderzoek, ontwikkeling en toepassing van infrarood sensor technologie, hebben we sterke mogelijkheden opgebouwd in chip design, wafer fabricage,verpakking en testenOnze solide basis stelt ons in staat om continu innovatieve en betrouwbare producten te leveren die voldoen aan de veranderende marktvragen.
Gefocust op innovatie en praktische toepassing in infraroodsensoren
We zijn toegewijd aan technologische doorbraken in thermische beeldvorming, door voortdurend de grenzen te verleggen in NETD, SWaP en werktemperatuur.Onze producten zijn consequent toonaangevend in toepassingen op het gebied van beveiliging, industriële bewaking, intelligente systemen, en meer.
Diversificeerde productportefeuille
Ondersteund door onafhankelijke O&O en meerdere technische trajecten,We bieden een uitgebreid assortiment infrarood detectiecomponenten, zowel gekoeld als niet gekoeld, die op maat gemaakte oplossingen bieden voor een breed scala aan industrieën..
Strenge validatie van betrouwbaarheid zorgt voor kwaliteitsborging
Ondersteund door een robuust kwaliteitsmanagementsysteem, ondergaan onze producten meerdere testprocedures tijdens de productie om langdurige stabiliteit en betrouwbaarheid te garanderen.
Professionele technische ondersteuning en gezamenlijke ontwikkeling
Ons engineeringteam werkt nauw samen met de R&D- en productteams van klanten om de systeemintegratie te versnellen, de efficiëntie te verbeteren en de time-to-market te verkorten.
Vaak gestelde vragen
1Wat is het verschil tussen niet-gekoelde en gekoelde IR-detectoren?
Er zijn momenteel twee soorten infraroodthermologische beeldsensoren op de markt, gekoeld en niet gekoeld.
Een niet-gekoelde IR-detector werkt bij omgevingstemperatuur en is gebaseerd op de halfgeleiderindustrie.Onverkoelde IR-detectoren worden veel gebruikt in draagbare/handheld/mobiele apparaten.
Gecoelde IR-detectoren worden verpakt in een eenheid die ze bij een extreem lage temperatuur houdt, die wordt ondersteund door een cryo-koeler.duurder en minder betrouwbaar dan ongecoelde sensorenDe koelsystemen zijn echter ongelooflijk gevoelig en werken meestal met lange brandpuntsafstand optica om lange afstand missie te bereiken.
