Onverkoelde thermische camera-kern met een resolutie van 256 × 192 en een pixelpitch van 12 μm voor temperatuurmeting van -20 °C~+550 °C

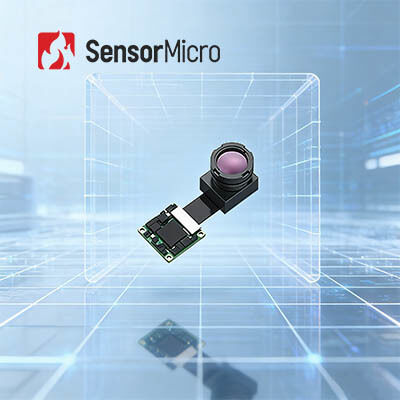

  • Uncooled Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch for -20℃~+550℃ Temperature Measurement
Plaats van herkomst Wuhan, Hubei-Provincie, China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer Mini212G2
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 256×192 Pixelhoogte 12μm
Temperatuurbereik -20℃~+550℃ Stroomverbruik 330mW
Framesnelheid Thermografie: 25 Hz, beeldvorming: 50 Hz Analoge video-interface CVBS(PAL/NTSC)
Markeren

120x90 thermische Camerakern

,

LC160 ongekoelde Camerakern

,

Kern van de RoHS de Thermische Camera
Laat een bericht achter
Productomschrijving
Ongekoelde thermische camerakern 256×192/12μm voor temperatuurmeting
Productoverzicht

Deze compacte infraroodmodule integreert een ongekoelde infrarooddetector van 256×192/12μm op waferniveau. Met SDK- en USB-interface is de Mini212G2 ongekoelde thermische module ontworpen voor eenvoudige integratie en secundaire ontwikkeling. Het beschikt over een temperatuurmeetbereik van -20℃ tot +550℃ met een nauwkeurigheid van ±2℃ of ±2%.

Belangrijkste kenmerken
  • Miniatuurmodule met directe warmtebeelduitvoer
    • Uitgerust met een zelfontwikkelde 256×192/12μm infrarooddetector op waferniveau
    • Ultracompact ontwerp: 17 x 17 mm (PCBA) formaat, met een gewicht van slechts 4 g
    • Geïntegreerd ISP-verwerkingsbord en geavanceerde beeldalgoritmen
  • Nauwkeurige detectie, flexibele configuratie
    • Uiterst nauwkeurige temperatuurmeting met een nauwkeurigheid van ±2℃
    • Ondersteunt spot-, oppervlakte- en full-frame metingen
    • Meerdere gezichtsveldlensopties beschikbaar
  • Rijke interfaces voor eenvoudige integratie
    • USB2.0 / MIPI / DVP / BT.656 / LVDS digitale video-uitgangsinterfaces
    • Volledig compatibel met industriestandaardinterfaces
Productspecificaties
Model Mini212G2
Oplossing 256×192
Pixelgrootte 12μm
Spectrale reactie 8~14μm
NETD ≤50mK
Uitvoergegevens 14-bits rauw
Framesnelheid Thermografie: 25 Hz, beeldvorming: 50 Hz
Focusmodus Focus vrij
Lens (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Gewicht (g) 7.1 | 6.4 | 4 | 6.8
PCBA-grootte (mm) 17×17
Digitale video-interface USB2.0 / MIPI / DVP / BT.656 / LVDS
Analoge video-interface CVBS (PAL/NTSC)
Bedrijfsspanning 3,3V±0,1V
Typisch stroomverbruik 330mW
Temperatuurmeetbereik -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Nauwkeurigheid van temperatuurmeting Groter van ±2℃ / ±2%
Bedrijfstemperatuur -40℃~+70℃
Vochtigheid 5%~85%
Opslagtemperatuur -45℃~+85℃
Certificering RoHS 2.0 / Bereik
Industriële toepassingen

Dit product is ontworpen voor toepassingen in AIoT, Machine Vision, Industrial Vision, Security Monitoring en Nachtobservatie:

  • AIoT:Integratie in compacte AIoT-apparaten, waaronder slimme huishoudelijke apparaten, draagbare apparaten en intelligente omgevingsmonitors
  • Industriële visie:Real-time monitoring van industriële apparatuur, laserverwerking en lasscenario's, halfgeleiderdetectie
  • Beveiligingsmonitoring:Detectie van illegale indringers en realtime alarmactivering
Over SensorMicro

Als wereldwijd toonaangevende fabrikant en dienstverlener van infrarooddetectoren beschikt SensorMicro over jarenlange diepgaande ervaring in infrarood-warmtebeeldoplossingen. Geleid door de kernfilosofie van "SensorMicro, Sense More" en gedreven door gebruikersbehoeften, zijn we toegewijd aan het ontsluiten van het volledige potentieel van infraroodtechnologie, door het leveren van hoogwaardige producten en professionele diensten aan klanten over de hele wereld.

Veelgestelde vragen
Wat is het verschil tussen weinig licht, actieve IR en thermische beeldvorming?

Weinig licht:Vereist natuurlijk licht en transformeert zwakke, natuurlijke lichtbeelden in verbeterde elektronische beelden via beeldversterkers.

Actieve IR:Zendt actief infrarood licht uit en maakt gebruik van infraroodstralen die door doelen worden gereflecteerd. Heeft een zeer slechte camouflage.

Thermische weergave:Vereist geen licht en is een passief infrarood nachtzicht dat verschillen in infraroodstraling tussen doelen en scènes of verschillende delen van een object detecteert. Wordt niet beïnvloed door veranderingen in de omgevingslichtomstandigheden, 's nachts of zelfs in mist, regen en andere barre omstandigheden.

Kun je thermische beeldvorming blokkeren?

In de meeste gevallen kunt u thermische beeldvorming niet blokkeren. Infraroodstralen kunnen echter niet door muren dringen en glas kan IR blokkeren. Om detectie te voorkomen, kunt u zich achter glas of muren verbergen om de warmtebeelden te blokkeren.
