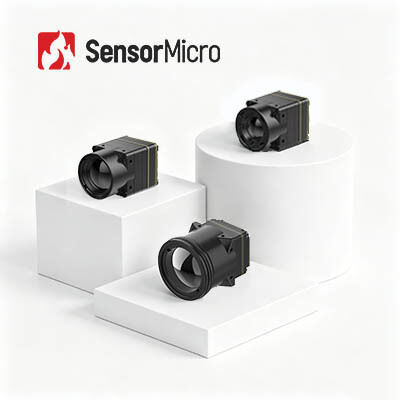

640x512/8μm Radiometrische Thermische Module voor Draagbare & Mobiele Apparaten
| Voedingsspanning | 4-5,5V | Typisch stroomverbruik | 0,4 W |
|---|---|---|---|
| Digitale framesnelheid | 30 Hz | Oplossing | 640x512 / 8μm |
| NETD | ≤30mK | Spectraal bereik | 8~14μm |
| Markeren | 30mK de Cameramodule van IRL,De Cameramodule 640x512 van IRL,Thermische Weergavekern 640x512 |
||
De iTL608R is een ultracompacte radiometrische ongekoelde infraroodcamera-engine, ontworpen voor eenvoudige integratie in compacte thermische meetapparatuur. Met behoud van de stabiele basis van het iTL608 thermische beeldsysteem, voegt het temperatuurmeetfunctionaliteit toe met een nauwkeurigheid van ±2°C en gesynchroniseerde streaming van thermische beelden en temperatuurgegevens.
Gebruikmakend van de ApexCore 8µm infrarooddetector, heeft de engine een voetafdruk van 13*13*19,5 mm, een gewicht van 6,4 g en een laag stroomverbruik van 0,4 W. Het biedt germaniumvrije chalcogenide lensopties en uitgebreide connectiviteit, waaronder MIPI, USB 2.0, BT.656, RAW/YUV-uitvoer en seriële/I2C-besturing, wat ontwikkelingscycli verkort voor inspectielasten op lage hoogte, continue beveiligingsbewaking en draagbare thermische meetterminals.
- Aangedreven door de ApexCore 8µm infrarooddetector voor een lichter, compacter systeem.
- Meet slechts 13*13*19,5 mm en weegt slechts 6,4 ± 1 g (met een 6 mm lens), wat uitstekende SWaP-prestaties levert voor miniatuur thermische beeldtoepassingen.
- Chalcogenide optica met een volledig germaniumvrij lensontwerp.
- Verkrijgbaar met 6 mm, 8,7 mm, 16,7 mm en 30 mm lensopties om te voldoen aan diverse toepassingsvereisten.
- Ondersteunt meerdere beelduitvoerinterfaces, waaronder MIPI, USB 2.0 en BT.656.
- RAW en YUV beeldgegevensuitvoer, met seriële poort/I2C besturingsinterfaces.
| Model | iTL608R |
| IR Detector Indicatoren | |
| Gevoelig Materiaal | VOx |
| Resolutie | 640*512 |
| Pixelgrootte | 8µm |
| Spectrale Respons | 8µm ~ 14µm |
| Typische NETD | ≤30mK |
| Beeldverwerking | |
| Digitale Framesnelheid | 30Hz |
| Opstarttijd | ≤6s |
| Digitale Video | RAW/YUV/TMP |
| Beeldalgoritme | NUC/3DNR/DNS/DRC/EE |
| Beelddisplay | 10 Soorten (Wit Heet/Lava/IJzerrood/Heet IJzer/Medisch/Arctisch/Regenboog 1/Regenboog 2/Tint/Zwart Heet) |
| PC Software | |
| Computer Software | Modulebesturing & Videoweergave |
| Elektrisch | |
| Standaard Externe Interface | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Communicatie Interface | TTL-232/USB2.0/I2C |
| Digitale Video Interface | MIPI/USB2.0/BT.656 |
| Voedingsspanning | 4–5.5V |
| Typisch Stroomverbruik | 0.4W |
| Temperatuurmeting | |
| Bedrijfstemperatuur | -10°C~+50°C |
| Temperatuurmeetbereik | -20°C~150°C, 100°C~550°C; Ondersteuning voor Maatwerk en Uitbreiding |
| Nauwkeurigheid Temperatuurmeting | Groter van ±2°C of ±2% @23°C±3°C |
| Gedeeltelijke Temperatuurmeting | Ondersteunt uitvoer van maximum, minimum en gemiddelde waarde van temperatuurmeetgebieden |
| SDK | Android/Windows/Linux; Bereik Video Stream Analyse en Conversie van Grijs naar Temperatuur |
| Mechanisch | |
| Afmetingen (inclusief lens) | Met 6 mm lens: 13*13*19,5 mm (lens buitendiameter φ12,3 mm) Met 8,7 mm lens: 13*13*20,8 mm (lens buitendiameter φ12,5 mm) Met 16,7 mm lens: 18*18*30 mm (lens buitendiameter φ25 mm) Met 30 mm lens: 18*18*44,3 mm (lens buitendiameter φ35,9 mm) |
| Gewicht (inclusief lens) | 6,4±1g (6 mm lens) 6,9±1g (8,7 mm lens) 27±1g (16,7 mm lens) 41±1g (30 mm lens) |
| Omgevingsaanpassingsvermogen | |
| Bedrijfstemperatuur | -40°C~+70°C |
| Opslagtemperatuur | -45°C~+85°C |
| Vochtigheid | 5%~95%, niet-condenserend |
| Trilling | 5,35grms, Willekeurige Trilling, 3-assig |
| Schok | Halve Sinusgolf, 40g/11ms, Schokrichting 3 Assen, 6 Richtingen |
| Certificering | ROHS2.0/REACH |
| Optische Lens | Vaste Focus Athermal: 6/8,7/16,7/30 mm |
De iTL608R ongekoelde thermische cameramodule wordt veel gebruikt bij bosbrandbestrijding, stroomonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten, en meer.
Als wereldwijd toonaangevende fabrikant en dienstverlener van infrarooddetectoren beschikt SensorMicro over jarenlange diepgaande ervaring in infrarood thermische beeldoplossingen. Gesteund door de kernfilosofie van "SensorMicro, Sense More" en gedreven door gebruikersbehoeften, zijn we toegewijd aan het ontsluiten van het volledige potentieel van infraroodtechnologie, en het leveren van hoogwaardige producten en professionele diensten aan klanten wereldwijd.
Thermografie is een nieuwe en effectieve technologie van niet-invasieve diagnostische methode gebaseerd op detectie van de oppervlaktetemperatuur van objecten. De infrarood (IR) straling die door een object wordt uitgestraald, wordt geregistreerd en gevisualiseerd in de vorm van een temperatuurverdelingskaart.
Het infrarood thermische beeld kan worden gebruikt voor inspecties van woningen, het bepalen van structurele defecten, elektrische storingen, mechanische storingen, fysiologische veranderingen bij mensen en dieren, en nog veel meer.
Voor niet-destructief onderzoek is het eenvoudig te testen en snel te reageren zonder schade, wat resulteert in kostenbesparingen, verhoogde werkefficiëntie en vermindering van mankracht en afschrijving van apparatuur. Voor medische thermografie is het zeer efficiënt in het opsporen van verborgen problemen in het menselijk lichaam, 100% veilig zonder straling en pijn, waardoor het een ideaal hulpmiddel is voor vroege gezondheidsscreening.
