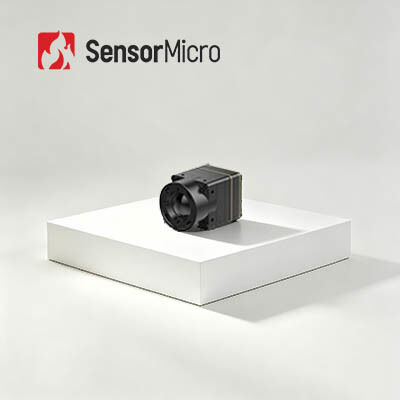

640x512 8µm Thermische Camera Core met een ultracompacte afmeting van 13x13x19,5 mm

Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer iTL608R
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 640x512 / 8μm NETD ≤30mK
Spectraal bereik 8~14μm Typisch stroomverbruik 0,4 W
Voedingsspanning 4-5,5V Digitale framesnelheid 30 Hz
Markeren

De Thermische Camera van HD LWIR

,

Thermische de Camerakern van LWIR

,

de Thermische Camera van 640x512 LWIR

Laat een bericht achter
Productomschrijving
Productoverzicht

De iTL608R ultra-miniature ongekoelde infraroodcamera-kern integreert radiometrische temperatuurmeting op het vertrouwde iTL608 thermische beeldvormingsplatform, en levert een meetnauwkeurigheid van ±2°C naast synchrone thermische beeldvorming en temperatuurdata-uitvoer. Uitgerust met een ApexCore 8μm infrarooddetector, meet deze ultrasmalle kern 13*13*19,5 mm, weegt 6,4 g en verbruikt slechts 0,4 W, wat SWaP optimaliseert voor zeer compacte thermische systemen. Hij maakt gebruik van chalcogenide germaniumvrije optica die verkrijgbaar is in vier brandpuntsafstanden en ondersteunt veelzijdige beelduitvoer- en besturingsinterfaces om de integratie te versnellen voor inspectie op lage hoogte, continue beveiligingsbewaking en draagbare temperatuurmeettoepassingen.

Belangrijkste Kenmerken
Uitzonderlijke SWaP, Ultra-Compact Ontwerp
  • Aangedreven door de ApexCore 8μm infrarooddetector voor een lichter, compacter systeem.
  • Meet slechts 13*13*19,5 mm en weegt slechts 6,4 ± 1 g (met een 6 mm lens), wat uitstekende SWaP-prestaties levert voor miniatuur thermische beeldvormingstoepassingen.
Germaniumvrije Lensopties
  • Chalcogenide optica met een volledig germaniumvrij lensontwerp.
  • Verkrijgbaar met lensopties van 6 mm, 8,7 mm, 16,7 mm en 30 mm om te voldoen aan diverse toepassingsvereisten.
Vereenvoudigde Ontwikkeling, Snelle Integratie
  • Ondersteunt meerdere beelduitvoerinterfaces, waaronder MIPI, USB 2.0 en BT.656.
  • RAW en YUV beelddata-uitvoer, met seriële poort/I2C besturingsinterfaces.
Productspecificaties
ModeliTL608R
IR Detector Indicatoren
Gevoelig MateriaalVOx
Resolutie640*512
Pixelgrootte8μm
Spectrale Respons8μm ~ 14μm
Typische NETD≤30mK
Beeldverwerking
Digitale Framesnelheid30Hz
Opstarttijd≤6s
Digitale VideoRAW / YUV / TMP
BeeldalgoritmeNUC / 3DNR / DNS / DRC / EE
Beeldweergave10 Soorten (Witheet / Lava / IJzerrood / Heet IJzer / Medisch / Arctisch / Regenboog 1 / Regenboog 2 / Tint / Zwartheet)
PC Software
Computer SoftwareModulebesturing & Videoweergave
Elektrisch
Standaard Externe Interface34Pin_Connector Interface: BP04SD-34-0065-R0
Communicatie InterfaceTTL-232 / USB 2.0 / I2C
Digitale Video InterfaceMIPI / USB 2.0 / BT.656
Voedingsspanning4–5.5V
Typisch Stroomverbruik0.4W
Temperatuurmeting
Bedrijfstemperatuur-10℃ ~ +50℃
Temperatuurmeetbereik-20℃ ~ 150℃, 100℃ ~ 550℃; maatwerk en uitbreiding ondersteund
Nauwkeurigheid TemperatuurmetingGroter van ±2℃ of ±2% @ 23℃ ± 3℃
Gedeeltelijke TemperatuurmetingOndersteunt uitvoer van maximale, minimale en gemiddelde waarden van temperatuurmeetgebieden
SDKAndroid / Windows / Linux; maakt video-streamanalyse en conversie van grijs naar temperatuur mogelijk
Mechanisch
Afmetingen (inclusief lens) Met 6 mm lens: 13*13*19,5 mm (lens buitendiameter Φ12,3 mm)
Met 8,7 mm lens: 13*13*20,8 mm (lens buitendiameter Φ12,5 mm)
Met 16,7 mm lens: 18*18*30 mm (lens buitendiameter Φ25 mm)
Met 30 mm lens: 18*18*44,3 mm (lens buitendiameter Φ35,9 mm)
Gewicht (inclusief lens) 6,4 ± 1 g (6 mm lens)
6,9 ± 1 g (8,7 mm lens)
27 ± 1 g (16,7 mm lens)
41 ± 1 g (30 mm lens)
Omgevingsaanpassingsvermogen
Bedrijfstemperatuur-40℃ ~ +70℃
Opslagtemperatuur-45℃ ~ +85℃
Vochtigheid5% ~ 95%, niet-condenserend
Trilling5,35 grms, willekeurige trilling, 3 assen
SchokHalve sinusgolf, 40 g / 11 ms, schokrichting 3 assen, 6 richtingen
CertificeringROHS 2.0 / REACH
Optische LensVaste focus a-thermisch: 6 / 8,7 / 16,7 / 30 mm
Industriële Toepassingen

De iTL608R thermische beeldvormingsmodule wordt veel gebruikt bij bosbrandbestrijding, stroomonderhoud, fotovoltaïsche inspectie, beveiligingsbewaking, draagbare apparaten, draagbare apparaten, en meer.

Over SensorMicro

SensorMicro is een wereldwijd toonaangevende fabrikant en dienstverlener van infrarooddetectoren. Het bedrijf zet zich in om klanten wereldwijd te voorzien van hoogwaardige ongekoelde en gekoelde thermische beeldvormingsdetectoren, terwijl het zijn professionele toepassingservaring deelt.

SensorMicro levert geavanceerde infrarooddetectoren, camera-kernen en modules in veelzijdige formaten en golflengtes. Ontworpen voor helderheid, gevoeligheid en efficiëntie, integreren deze producten naadloos in diverse systemen - waardoor de volgende generatie beeldvormings- en sensortoepassingen in verschillende sectoren mogelijk worden.

SensorMicro-detectoren worden veel gebruikt in thermografie, beveiliging en bewaking, persoonlijke visie, automotive en consumenten infraroodproducten. De productiecapaciteit van het bedrijf stelt het in staat te voldoen aan de groeiende vraag uit alle bestaande en opkomende markten.

Veelgestelde Vragen
1. Wat is infrarood thermische beeldvorming?

Infrarood thermische beeldvorming is een methode die infraroodstraling en thermische energie gebruikt om informatie over objecten te verzamelen. Op basis van het stralingsverschil tussen een object en zijn achtergrondomgeving, evenals het stralingsverschil van elk deel van het object zelf, kan het infrarood thermische beeld de stralingsfluctuatie van elk deel van de scène weergeven, waardoor de kenmerken van de scène worden onthuld.

2. Wat zijn de voordelen van infrarood thermische beeldvorming?
  • Door totale duisternis heen kijken
  • Identificatie onder camouflage
  • Detectie over lange afstand
  • Detectie van warmteverdeling
  • Contactloze temperatuurmeting
  • Bewustzijn van bezetting
3. Wat zijn de toepassingen van infrarood thermische beeldvorming?

Temperatuurmeting en all-weather beeldvorming zijn twee basisfuncties van infrarood thermische beeldvormingstechnologie. Producten die op basis van deze twee technologieën zijn ontwikkeld, worden veel gebruikt in de elektriciteitssector, beveiliging en monitoring, industriële productie, wetenschappelijk onderzoek, medische behandeling en andere traditionele gebieden.
