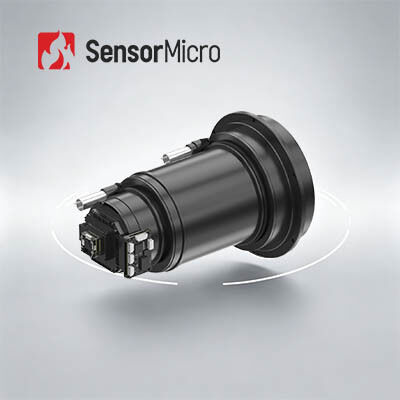

VOx thermische cameramodule met hoge resolutie 1280 x 1024, pixelgrootte van 12 μm en ongekoelde LWIR-technologie
| Plaats van herkomst | Wuhan, Hubei-Provincie, China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | iSE1212 |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Oplossing | 1280x1024/12μm | Typisch NETD | ≤ 30mK |
|---|---|---|---|
| Spectraal bereik | 8~14μm | Digitale framesnelheid | 25 Hz/30 Hz/50 Hz |
| Digitale zoom | 1X/2X/4X/8X | Beeldrichting | Horizontaal/Verticaal/Diagonaal |
| Markeren | Thermische de Cameramodule van de VOx Hoge Resolutie,Module 1280x1024 van de hoge Resolutie de Thermische Camera |
||
Productomschrijving
VOx Hoge Resolutie Thermische Cameramodule Ongekoelde LWIR 1280x1024 / 12μm
Productoverzicht
iSE1212 is een van de ongekoelde infraroodcameramodules uit de iSE-serie. Het maakt gebruik van de door de markt geprefereerde focal plane array VOx microbolometer ongekoelde infrarooddetector, een professioneel signaalverwerkingscircuit en een beeldverwerkingsplatform, waardoor doel-infraroodstraling volledig wordt omgezet in temperatuurgegevens.
Met een grote array-resolutie van 1280 x 1024 presenteert de ongekoelde thermische iSE1212-module meer beelddetails en ondersteunt een groter gezichtsveld. De kleinere pixelgrootte van 12 µm biedt een betere ruimtelijke resolutie en past bij de kortere optische lensfocus om hetzelfde bereik te bereiken.
Belangrijkste kenmerken
- High-Definition beeldvorming met vloeiende beelden- Levert megapixel-warmtebeelden met vloeiende, vertragingsvrije prestaties. Breder gezichtsveld, grotere hoekdekking, groter detectiebereik en verbeterde details.
- Sluiterloze bediening voor stille prestaties- Er is geen sluiterkalibratie vereist tijdens gebruik, waardoor beeldstotteren, dat vaak voorkomt bij traditionele ontwerpen, wordt geëlimineerd. De stille werking helpt detectie door doelen te voorkomen.
- Functierijk en integratievriendelijk- Ondersteunt algoritmen met superresolutie, beeld-in-beeld, aanpasbaar OSD, slaapmodus, kalibratie met één klik en compatibiliteit met verschillende Micro OLED-schermen. Compatibel met een breed scala aan optische lenzen en uitgebreide componenten, waardoor eenvoudige secundaire ontwikkeling en flexibele systeemintegratie mogelijk zijn.
Productspecificaties
| Model | iSE1212 | |
| IR-detectoren Indicatoren | ||
| Gevoelig materiaal | VOx | |
| Oplossing | 1280×1024 | |
| Pixelgrootte | 12μm | |
| Spectrale reactie | 8μm ~ 14μm | |
| Typisch NETD | ≤30mK | |
| Beeldverwerking | ||
| Effectieve pixels | 1280×1024 | |
| Digitale framesnelheid | 25 Hz/30 Hz/50 Hz | |
| Opstarttijd | 7s | |
| Digitale video | YUV420/YUV422/RGB888/RAW | |
| Afbeeldingsalgoritme | NUC/DRC/DNS/DDE/SFFC | |
| Sluiterloos | Ondersteund | |
| Beeldweergave | 10 typen (White Hot/Lava/Iron Red/Heet Iron/Medisch/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) | |
| Beeldrichting | Horizontaal/Verticaal/Diagonaal | |
| Digitale zoom | 1x/2x/4x/8x | |
| Beeldhelderheid | Automatisch/Handmatig | |
| Beeldcontrast | Automatisch/Handmatig | |
| Compensatiemodus | Handmatig | |
| Richtkruis | Ondersteund | |
| Systeemfunctie | ||
| Slaapmodus | Ondersteund | |
| Menu-instelling | Aanpasbaar | |
| Menutaal | Chinees / Engels | |
| Offset-kalibratie | Ondersteund | |
| Toetsenborden | ≥4 (Knopfuncties aanpasbaar) | |
| OLED-rijden | Ondersteuning van I2C, 16bit/24bit parallelle poort, datavalid en andere stationsschermsignalen Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A Ondersteunt MIPI-weergavesignalen en kan het IBOE VX039FHP-NH4-scherm rechtstreeks aansturen. |
|
| PC-software | ||
| Computersoftware | Modulebediening en videoweergave | |
| Elektrisch | ||
| Standaard externe interface | 50-pins:BP040SB-50-0114-B-R0 | |
| Communicatie-interface | TTL-232/USB | |
| Digitale video-interface | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| Uitbreidingscomponenten | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Elektrische interface | ||
| Voedingsspanning | 2,7V~5,3V | |
| Typisch stroomverbruik | 1,2 W bij 25 Hz bij 23 ± 3 ℃ | |
| Mechanisch/Lens | ||
| Naakte kerngrootte (mm) | 38×39×28 | 68×69×30,2 |
| Naakt kerngewicht (g) | 65±3 | 88,5±3 |
| Optische lens | Vaste focus athermisch: 14 mm/19 mm/25 mm/35 mm | Vaste focus athermisch: 50 mm/100 mm Gemotoriseerde lens: 75 mm/100 mm/150 mm Continu zoomen: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| Sluitercomponenten | Optioneel | |
| Beschermingsniveau | IP67 (voorlens) | |
| Aanpassingsvermogen aan het milieu | ||
| Bedrijfstemperatuur | -40℃~+70℃ | |
| Opslagtemperatuur | -45℃~+85℃ | |
| Vochtigheid | 5%~95%, niet-condenserend | |
| Trillingen | 5,35 g, willekeurige trillingen, 3 assen | |
| Invloed | Halve sinusgolf, 40 g/11 ms, impactrichting X-as, 3 keer | 500g@1ms |
| Certificering | ROHS2.0/BEREIK | |
Industriële toepassingen
De iSE1212 infraroodbeeldvormingsmodule wordt veel gebruikt in industriële visie, brandbestrijding en redding, veiligheidstoezicht, buitenobservatie, machinevisie, consumentenelektronica, enz.
Over SensorMicro
SensorMicro is toegewijd aan het leveren van uitgebreide en professionele diensten die het succes van onze klanten ondersteunen gedurende de gehele levenscyclus van een project. Ons servicesysteem is gebouwd op de kernwaarden betrouwbaarheid, reactievermogen en maatwerk, waardoor elke klant ondersteuning op maat krijgt die aansluit bij zijn unieke zakelijke behoeften.
Veelgestelde vragen
Hoe kies ik de juiste resolutie van de infrarooddetector?
Het hangt af van de werkelijke behoeften en toepassingen van uw producten, en de prijs is ook een factor waarmee rekening moet worden gehouden. Als de beeldkwaliteit niet hoog is, kun je kiezen voor de infrarooddetector met een lage resolutie, zoals 120x90, 256x192, 400x300. Als u voor bepaalde speciale doeleinden, zoals monitoring op afstand, een zeer helder beeld nodig heeft, kunt u kiezen voor een infrarooddetector met hoge resolutie van 1280x1024.
Hoe selecteer ik de juiste pseudokleur voor thermische beeldvorming?
- Het grijswit is meer geschikt voor het doel met een klein temperatuurverschil
- Rood en blauw zijn geschikter voor de scène waar de probleempunten moeten worden gevonden.
- Het ijzerrood is het standaardkleurenpalet van de energie-industrie.
Let op: welk palet u ook kiest, de thermische temperatuur verandert helemaal niet.
Hoe kies ik een geschikte infrarood thermische cameralens?
- Standaardlens kan normale doelen op de juiste afstand bereiken
- De telelens is geschikt voor doelen die relatief klein zijn en vanaf grote afstand bekeken moeten worden
- Om meer details van objecten op korte afstand te zien, is een groothoeklens beter.
- Macrolens is bedoeld voor het zien van zeer kleine doelen op korte afstand, zoals een chipcircuit.
